汽车通风盘式制动卡钳总成结构设计

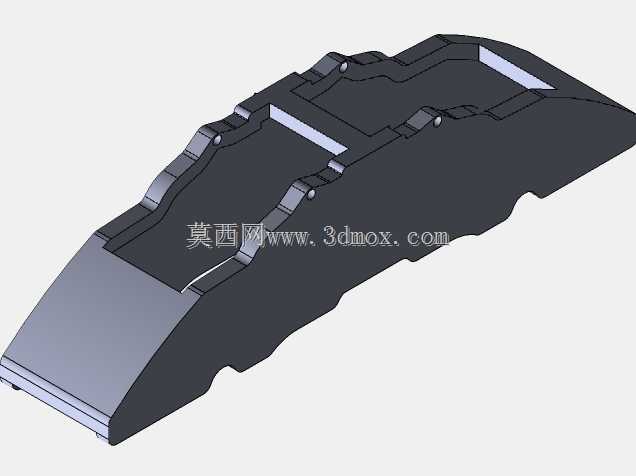

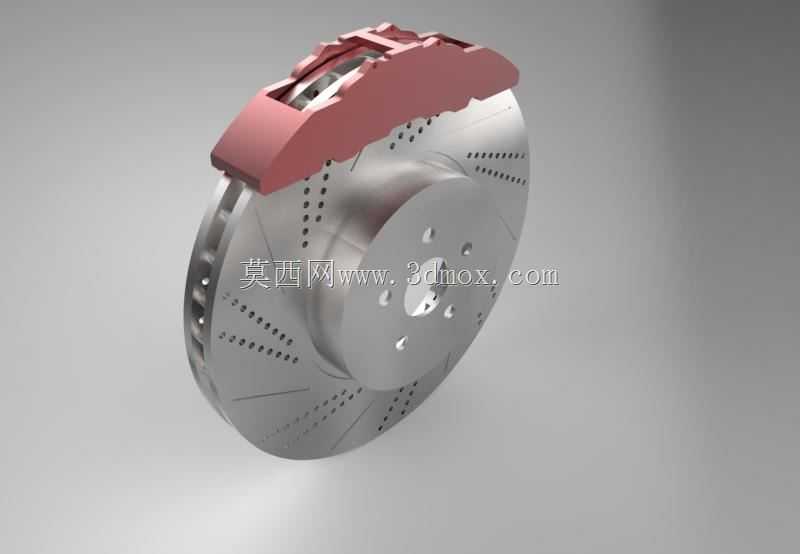

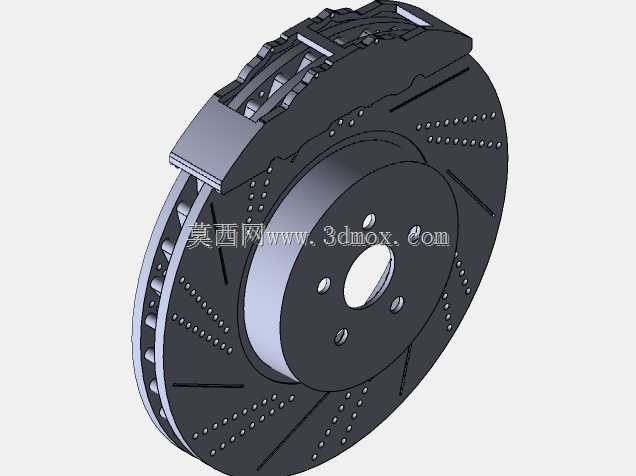

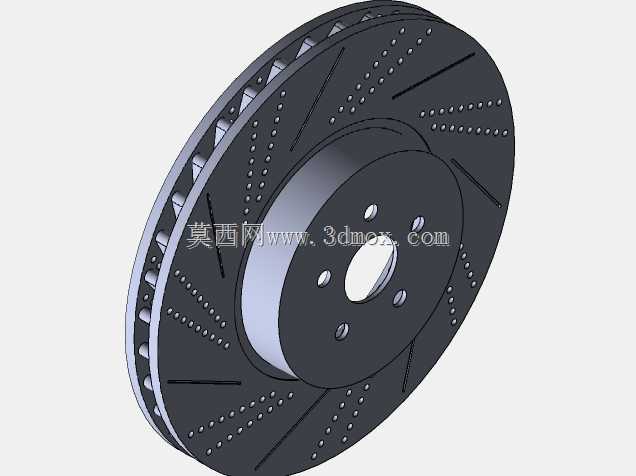

这套盘式制动组件的设计，首先围绕乘用车前轮制动的实际工况展开，日常城市道路频繁启停、高速行驶紧急制动、长下坡持续制动带来的热负荷，是整个结构设计的核心约束条件。从结构布局来看，制动盘采用双层通风道设计，盘面分布多组斜向散热孔与划线导槽，制动过程中摩擦产生的碎屑可以顺着导槽及时排出，避免碎屑夹在摩擦片与盘面之间引发制动抖动，同时双层结构的内部风道可以在车轮转动时形成主动气流，快速带走摩擦产生的热量，降低连续制动下的热衰退概率。卡钳采用浮动式单活塞布局，卡钳本体的导向销安装位与转向节的安装接口做了同轴度公差约束，安装面的平面度控制在0.05mm以内，避免装配后出现卡钳偏磨、制动拖滞的问题。摩擦片的背板与摩擦材料层之间设置了减震消音片，能够降低制动过程中高频振动产生的异响，摩擦片的磨损极限位置预留了机械报警片的安装槽，当摩擦材料磨损到临界厚度时，报警片会与制动盘接触发出尖锐提示音，提醒使用者及时更换摩擦片。从安装边界来看，制动盘的中心定位孔与轮毂轴头的配合采用过渡配合，盘面的五个螺栓孔分布圆直径匹配主流紧凑型乘用车的前轮轮毂参数，卡钳的安装支架固定孔位与转向节的安装凸台位置完全对应，不需要额外改动周边部件就可以完成装配。制动盘的有效摩擦半径经过测算，匹配对应车型的制动力分配曲线，能够在制动时提供足够的制动力矩，同时避免制动力过大引发车轮抱死。整个结构的运动间隙做了精细化匹配，卡钳浮动行程控制在0.2mm到0.3mm之间，既可以保证制动解除后摩擦片与盘面完全分离，减少不必要的拖滞阻力，又能避免间隙过大导致的制动踏板行程过长。卡钳本体的加强筋布局沿着制动力的传递路径设置，在保证整体刚度满足最大制动力工况下形变量要求的同时，尽可能去除非受力区域的冗余材料，降低组件的整体重量，减少簧下质量，提升车辆的悬挂响应表现。盘面的通风道走向顺着车轮旋转方向设计，在车辆前进时可以最大化利用离心力将热空气从风道甩出，提升散热效率，相比实心制动盘，持续制动工况下的盘面温度可以降低20%以上，有效延长摩擦片的使用寿命，提升制动系统的稳定性。
