直径190mm实心通风散热制动盘结构

　　这款直径190mm的实心制动盘，主要适配中小排量踏板摩托车、轻型电动两轮车的前轮制动系统，也可用于小型场地卡丁车、低速非道路作业代步车的轮边制动单元，作为盘式制动系统的核心摩擦偶件，承担车辆行驶过程中动能转化为热能的核心作用，直接决定制动效能的稳定性与连续制动工况下的热衰退表现。不同于大排量车型常用的双层通风道结构，这款实心盘的设计思路完全围绕轻量化与成本控制展开，针对最高设计时速不超过80km/h、整车整备质量低于150kg的轻型代步车型，这类车型日常行驶中单次制动的能量输入有限，实心结构的热容量完全可以覆盖常规使用场景下的散热需求，同时省去了双层盘的焊接或铸造成型工序，大幅降低生产加工的工艺复杂度与废品率。从结构细节来看，

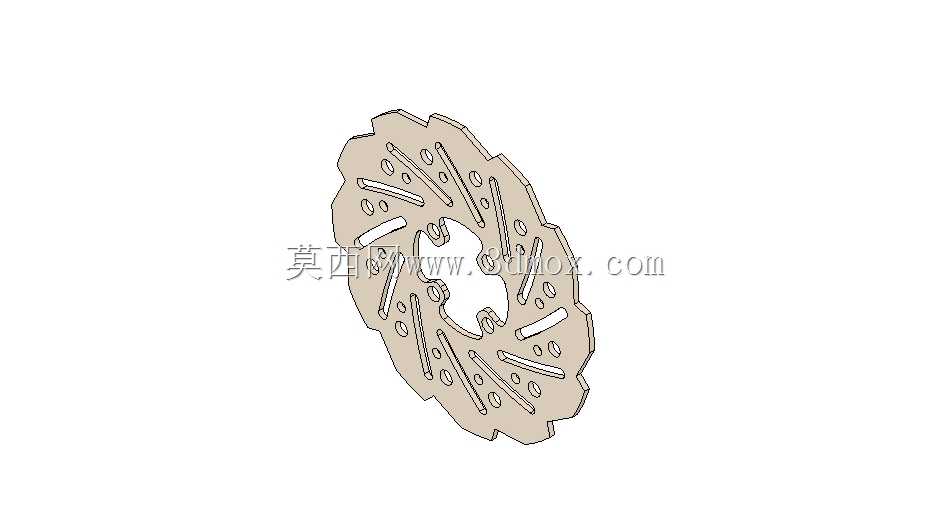

　　盘面沿周向均匀分布多组长条状散热槽与椭圆型减重孔，散热槽的走向顺着制动盘旋转方向设计，车辆行驶时随轮组转动可带动盘面空气流动，带走摩擦片与盘面摩擦产生的热量，避免连续制动后盘面温度过高导致摩擦系数下降；减重孔在不削弱盘面结构强度的前提下，降低了制动盘自身的转动惯量，减少轮端非簧载质量，提升车辆行驶时的悬挂响应表现。安装定位区域采用中心花键式定位结构，与轮轴轮毂的配合公差控制在IT7级，保证制动盘安装后端面跳动量小于0.05mm，避免制动过程中出现踏板抖动、摩擦片偏磨的问题；盘面的摩擦区域平面度要求控制在0.02mm以内，保证摩擦片与盘面的接触面积始终保持在85%以上，确保制动力输出的线性平顺。

　　设计过程中针对安装边界做了明确的尺寸约束，190mm的外径尺寸适配对应车型的前叉卡钳安装距，不需要额外改动卡钳支架即可直接替换同规格原厂制动盘，盘面厚度采用常规的4mm实心结构，匹配市面上通用的单活塞浮动卡钳摩擦片行程范围，安装时只需要保证卡钳与盘面的两侧间隙均匀在0.1-0.2mm之间，即可避免制动拖滞问题。这类实心制动盘在日常使用场景中，相比通风盘结构的抗冲击性能更好，在非铺装路面行驶时不容易被碎石击打出现风道变形的问题，维护成本更低，非常适合日常通勤类代步车辆的使用需求。
