卡西欧fx100科学函数计算器三维建模作品

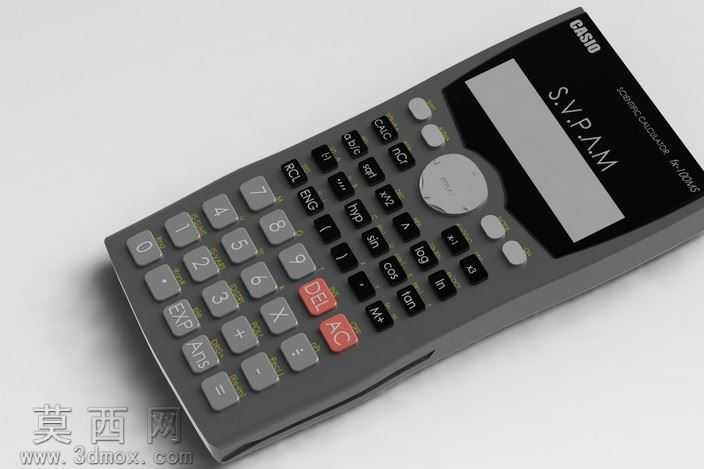

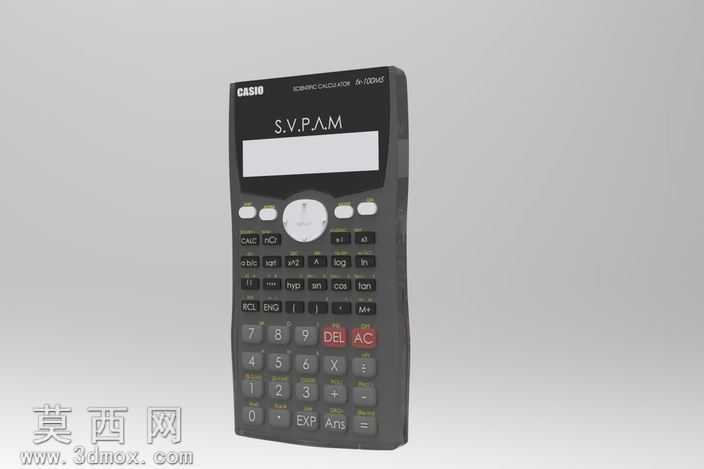

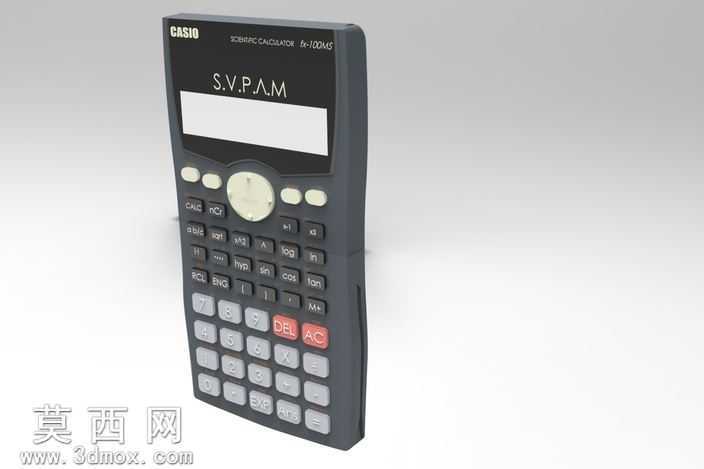

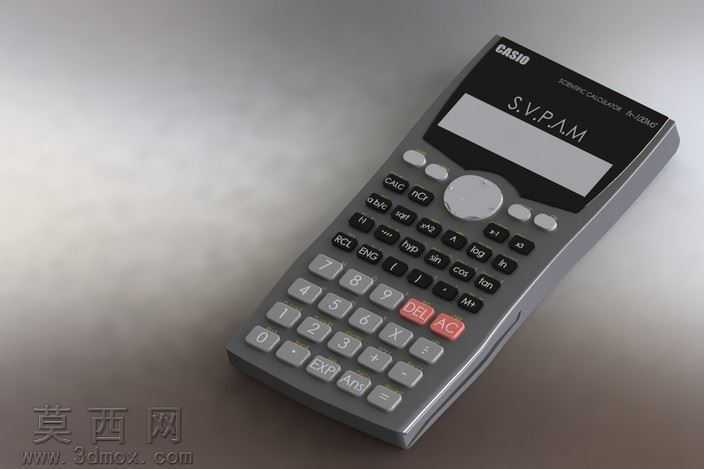

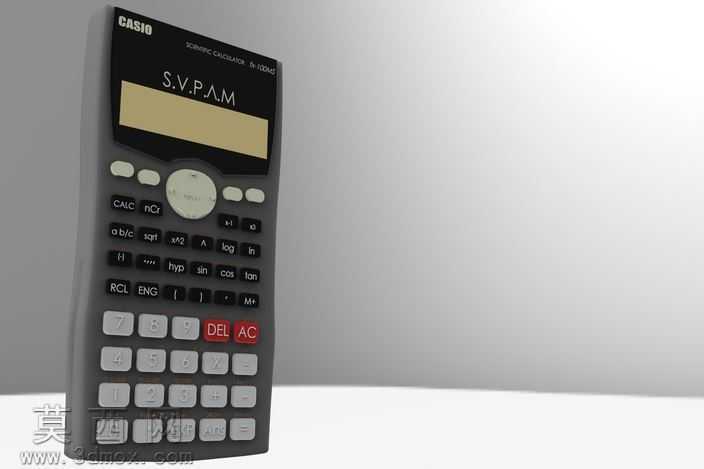

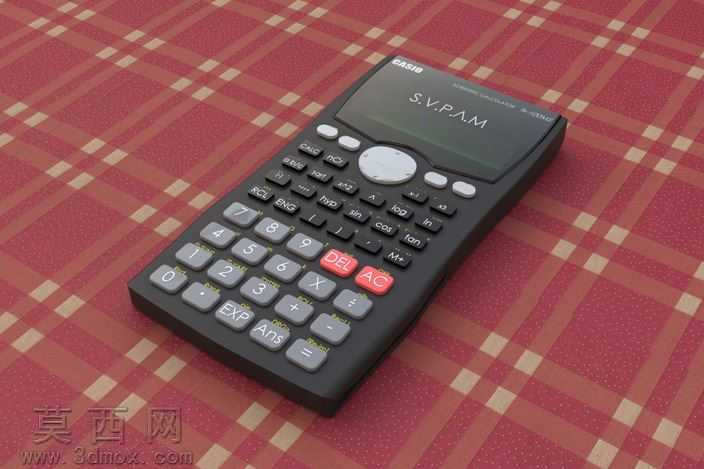

本次三维建模作品还原的是卡西欧fx100型号科学函数计算器，建模过程以SolidWorks为核心工具，从产品外观测绘到结构拆分逐步推进，完整复现了实体计算器的所有细节特征。建模初期先对实体计算器的整体轮廓进行草绘定位，确定机身的长宽高比例、边角的圆弧过渡参数，将机身拆分为上下壳体、按键区、显示屏保护盖、功能标识区几个独立模块分别构建，保证各部件的装配间隙符合真实产品的公差逻辑。壳体建模采用曲面拉伸与倒角结合的方式，还原了磨砂塑料外壳的细微弧度，边缘的防滑收边结构也通过扫描特征完整复刻，避免了生硬的直角转折，让模型外观更贴近实物的握持手感。按键区建模是本次作品的重点部分，首先对所有按键进行分类排布，数字按键、运算功能按键、特殊功能按键分别对应不同的高度、顶面弧度与尺寸，其中红色的功能按键单独设置了差异化的表面弧度，还原实体按键的凸起触感；按键之间的间隙、按键与壳体面板的装配缝隙都按照真实产品的0.2mm间隙标准设置，避免出现按键穿模或者间隙过大失真的问题。显示屏区域建模时，单独构建了透明保护屏的薄层结构，设置了半透明的塑料材质参数，模拟真实屏幕保护片的轻微反光效果，屏幕下方的印刷标识区域采用贴图配合浅浮雕特征，还原标识的印刷质感，避免平面贴图的漂浮感。材质渲染阶段，机身主体采用深灰色磨砂ABS塑料材质，调整材质的粗糙度参数到0.7左右，还原磨砂外壳不沾指纹的哑光质感；按键部分根据功能区分材质，数字按键采用浅灰色磨砂塑料，红色功能键采用亮面红色ABS材质，方向导航键采用银灰色磨砂金属质感材质，模拟真实按键的不同触感反馈；屏幕保护片采用高透PMMA材质，添加轻微的折射与反射参数，模拟透明塑料的光学效果。整体装配完成后，对所有部件进行干涉检查，确保上下壳体的卡扣结构、按键与内部限位结构的位置完全匹配，还原真实产品的可装配逻辑。渲染输出时搭配格纹布艺背景，调整暖调打光角度，突出机身的磨砂质感与按键的层次落差，让最终渲染图的视觉效果贴近实物拍摄的真实感，完整复现这款经典学生用科学计算器的外观与结构特征。
