简约商务款推拉式U盘三维建模设计

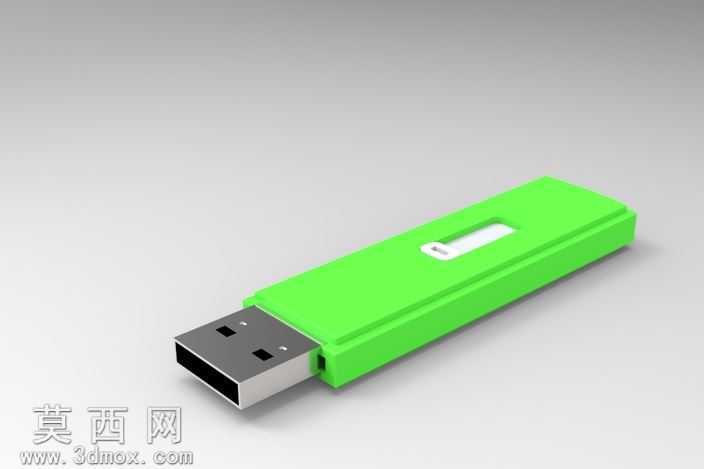

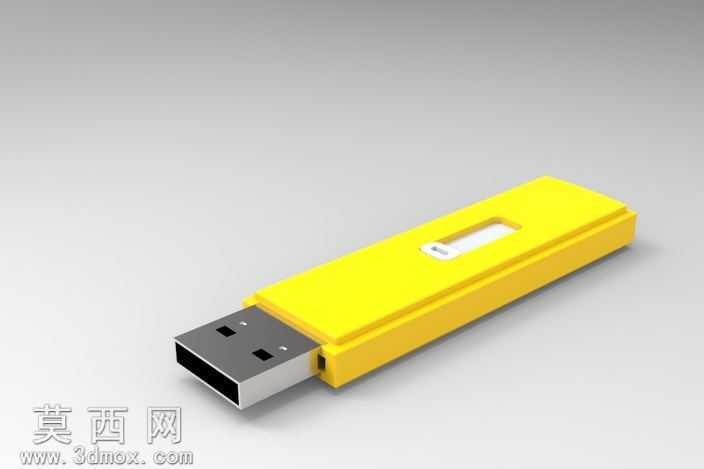

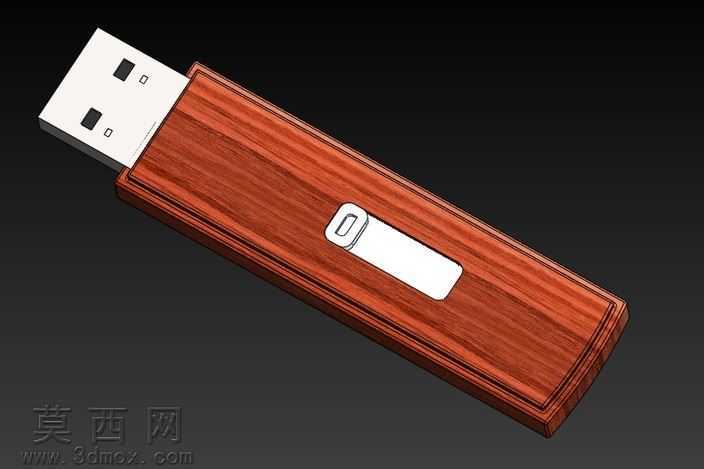

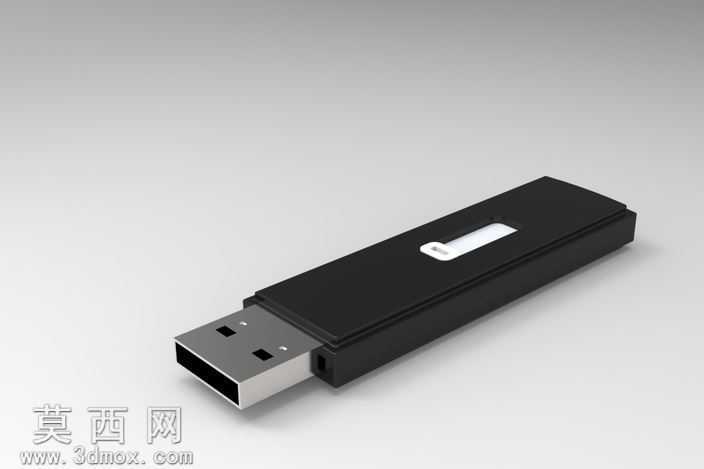

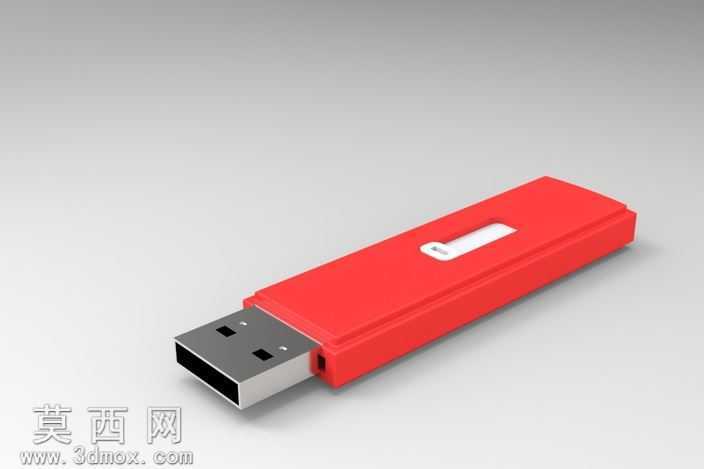

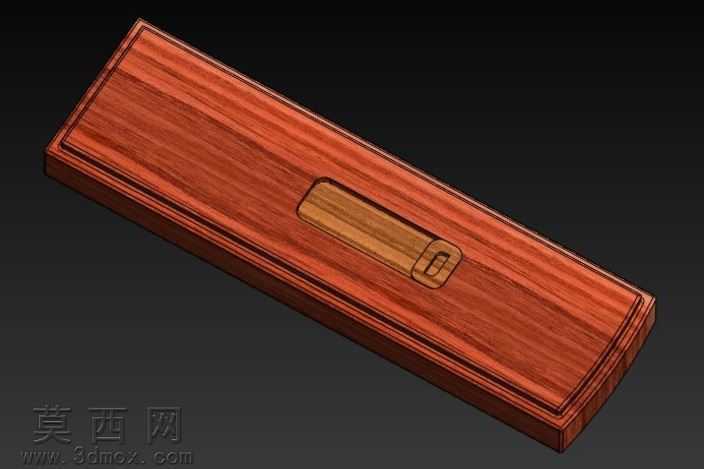

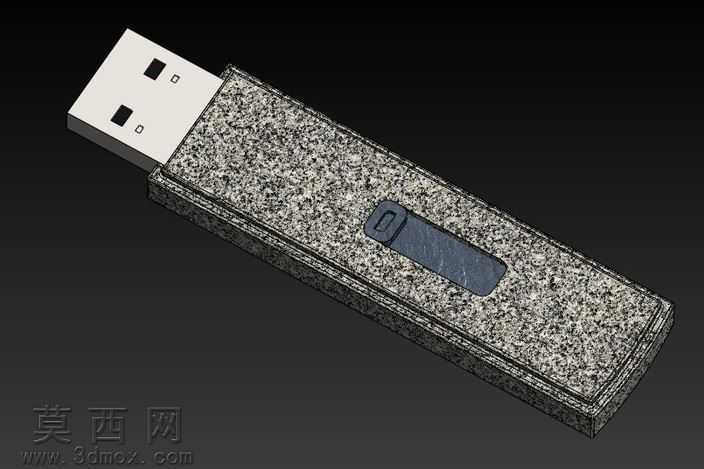

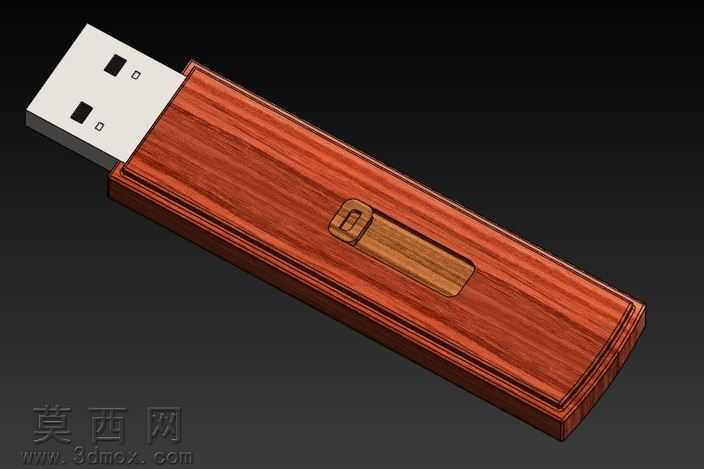

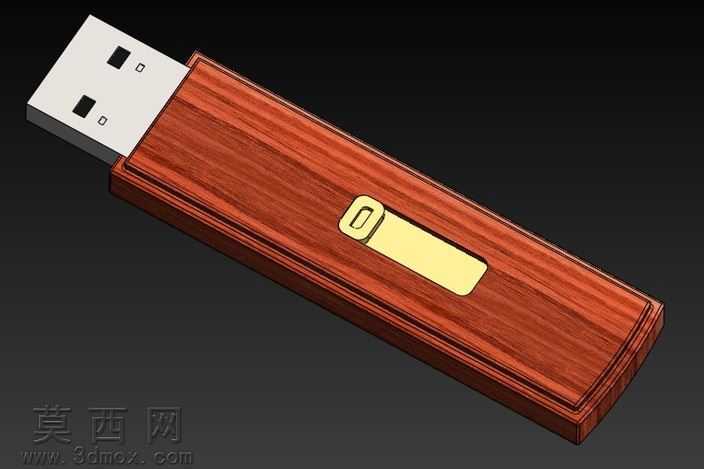

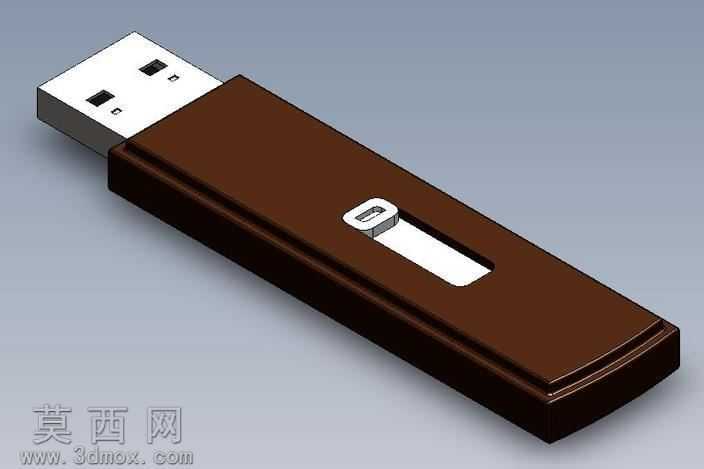

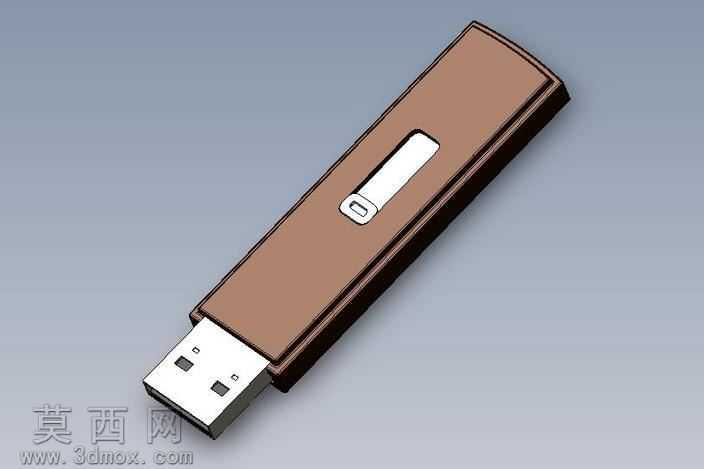

本款U盘三维模型采用SolidWorks2012版本完成全参数化建模，整体遵循简约商务的外观设计逻辑，还原了经典长条形推拉式U盘的完整结构与外观细节。建模过程首先以基准面绘制主体轮廓草图，通过拉伸凸台命令生成U盘的主体塑胶外壳基体，外壳边缘统一做0.3mm的圆角过渡处理，避免尖锐棱角带来的廉价感，还原量产产品的注塑工艺细节。金属USB插头部分单独建模，通过拉伸、切除命令精准还原插头的金属壳体轮廓、内部胶芯结构以及两个标准数据接触弹片的位置，插头与主体外壳的配合间隙严格控制在0.1mm，符合实际产品的装配公差要求。外壳侧面的推拉滑槽采用切除拉伸命令生成，与内部推拉卡扣的结构做了配合验证，确保虚拟装配状态下滑块可沿滑槽顺畅滑动，实现插头伸出与收回的动作模拟。外观细节上，外壳正面的装饰标识槽通过浅切除命令生成，还原了实物上的品牌标识位结构，金属插头部分赋予磨砂金属材质，外壳主体赋予哑光黑色ABS塑胶材质，渲染阶段采用三点布光方案，主光源从侧上方45度角打亮产品主体，勾勒出U盘的轮廓立体感，辅光源补亮暗部避免死黑，背景采用浅灰色渐变背景突出产品本身，最终渲染图还原了真实产品的材质质感与光影效果。设计过程中充分考虑了产品的量产可行性，所有壁厚统一设置为1.2mm，符合注塑成型的壁厚要求，没有出现壁厚突变、倒扣无法出模的结构问题，整体模型结构完整，细节还原度高，可用于产品外观展示、结构验证以及相关教学演示场景。
