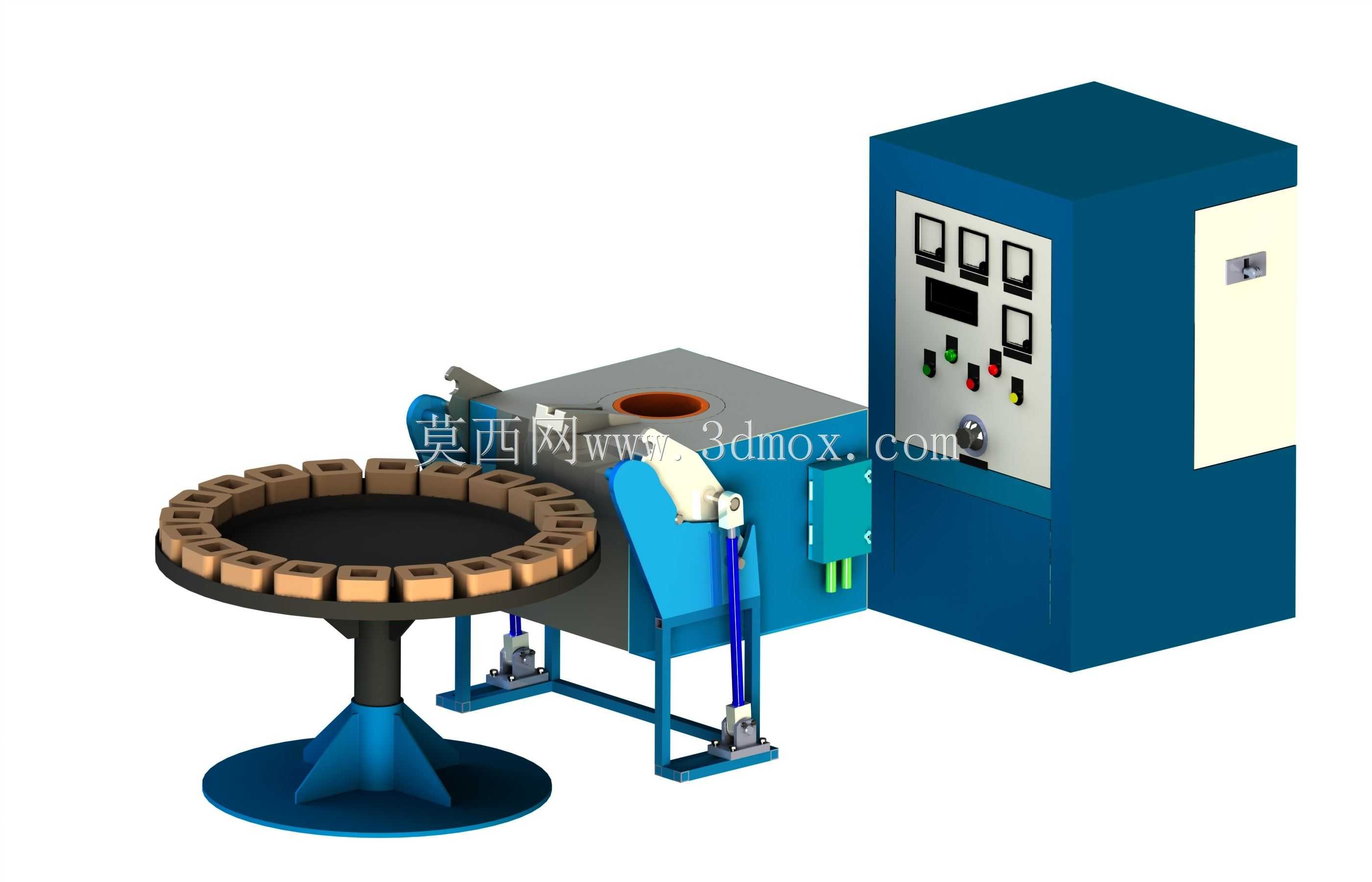

带旋转料盘的中频感应熔化炉结构

这套带动力旋转料盘的感应熔化设备，主要面向小型精密铸造、贵金属熔炼、小批量合金配制的生产场景，常见于五金配件铸造车间、实验室合金试制工位、首饰加工生产单元，可完成黑色金属、有色金属及部分特种合金的快速熔化作业，相比传统坩埚炉具备升温速度快、氧化烧损低、温度控制精度高的优势。设备整体分为三个核心功能单元，分别是电气控制柜体、中频感应熔化主机、多工位旋转上料盘，三个单元采用分体式落地安装布局，可根据车间实际工位排布调整相对位置，无需强制刚性拼接，适配不同面积的生产场地。其中电气控制柜采用立式封闭柜体结构，正面分层排布电源指示灯、功率调节旋钮、电流电压显示仪表、启停操作按钮以及故障报警模块，柜体内部预留足够的走线与元器件安装空间，侧面开设散热通风口，可适配常规工业车间的通风散热条件，柜体底部预留电缆穿线孔，安装时需与地面保持10mm以上间隙，避免地面积水渗入柜体引发电气故障。感应熔化主机采用倾斜式炉体结构，炉体架体采用型钢焊接成型，配套两组液压顶升缸，可在熔化完成后驱动炉体倾斜倒出金属液，炉体内部预留感应线圈安装位与坩埚放置腔，炉体侧面设置接线端子盒，用于连接控制柜输出的中频电源，架体底部设置可调式支撑脚，可微调设备水平度，保证炉体倾斜动作的平稳性，避免金属液倾洒。旋转料盘采用单立柱支撑结构，底部为圆形配重底座，立柱上方安装带分度定位的旋转转盘，转盘沿圆周均匀设置多个工件/坩埚放置位，可在人工辅助下转动换位，实现连续上料作业，料盘与熔化主机的进料口位置匹配，工位切换时可直接将待熔物料送入炉体进料区域，减少人工搬运物料的行程，提升小批量连续熔炼的作业效率。设计过程中重点考虑了操作安全性，控制柜体与炉体之间预留不小于800mm的操作维护通道，炉体倾斜倒料的行程范围内无结构干涉，旋转料盘的转动阻尼经过匹配，避免转动过快导致物料滑落，所有外露的运动部件均预留安全防护安装位，可根据现场需求加装防护挡板。设备整体安装无需预埋地脚螺栓，放置在平整的硬化水泥地面即可满足使用要求，各单元之间的动力、控制线缆采用桥架敷设，避免现场作业踩踏损坏线缆。
