十字轴式万向传动连接结构

项目分类:3D模型 发布时间:2021-10-25 ID:341961

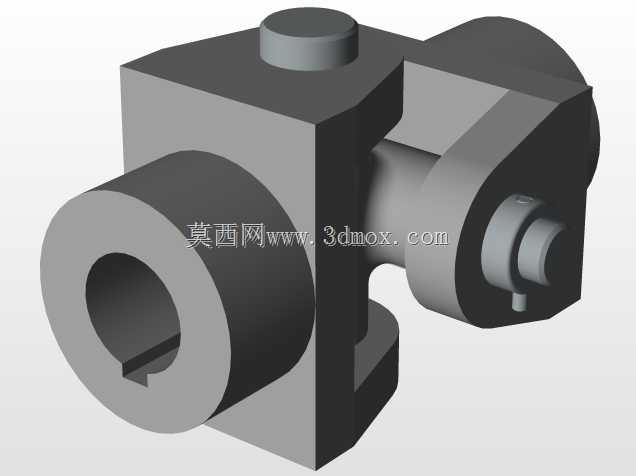

  • 十字轴式万向传动连接结构

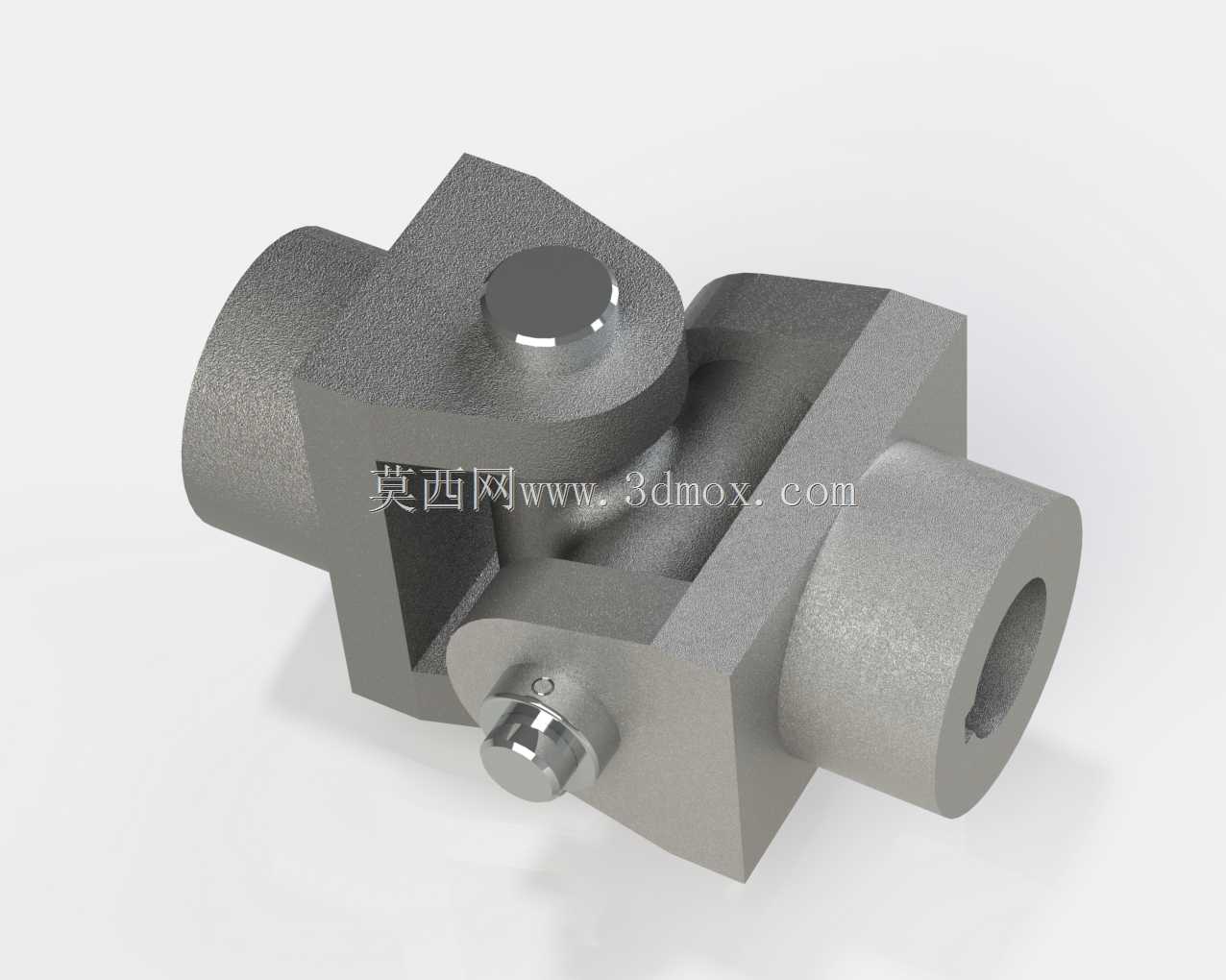

  • 十字轴式万向传动连接结构

这类十字轴式万向铰接结构,核心作用是在两根轴线不重合、或是工作过程中存在相对角位移的传动轴之间,持续传递旋转扭矩,在各类需要变角度动力传输的设备场景中应用极广。从车间里的多轴联动加工设备传动链路,到农用作业机械的行走动力传递,再到输送线的分段动力衔接,只要存在轴系间角度偏差、或是工作中轴段会产生位置摆动的动力传输位置,都能见到这类结构的身影。不同于刚性联轴器只能传递同轴扭矩的特性,该结构允许连接的两轴在一定角度范围内自由偏摆,偏摆过程中不会出现卡滞、传动中断的问题,能适配安装时的同轴度误差,也能抵消设备运行中机架振动、部件形变带来的轴系位置偏移。

设计这类结构时,首先要明确两端轴的连接尺寸,两端的轴套部分采用通孔设计,可通过键连接、顶丝锁紧或是过盈配合的方式与外接传动轴固定,轴套的内径、外径以及轴向长度,都要匹配所传递扭矩对应的轴径标准,避免轴套壁厚不足导致受力开裂,同时也要控制整体外形尺寸,避免安装时与周边的机架、护罩等部件产生运动干涉。中间的十字轴是整个结构的核心受力部件,十字轴的四个轴颈分别嵌入上下两个叉形接头的轴孔内,轴颈与孔之间预留合适的配合间隙,既要保证铰接转动的灵活性,又不能间隙过大导致传动时产生冲击晃动,十字轴的轴颈直径要根据额定传递扭矩做强度校核,确保在最大冲击载荷下不会出现剪切断裂。两个叉形接头的叉臂间距要严格匹配十字轴的安装尺寸,叉臂上的轴孔要保证同轴度,避免十字轴安装后出现别劲、转动卡涩的问题,同时叉臂的厚度也要满足受力要求,避免大扭矩传递时叉臂向外张开变形。

实际选型应用时,要先确认安装边界,整体结构的最大回转直径要小于安装位置的预留空间,两端轴的连接长度要匹配传动轴的插入深度,同时要确认工作时的最大偏角范围,确保在设备全行程摆动过程中,万向节的两个叉头不会出现碰撞干涉。日常维护中,十字轴的轴颈位置需要定期加注润滑脂,减少转动过程中的磨损,延长结构的整体使用寿命,这类结构在传动链路中通常成对使用,才能保证输入与输出端的转速同步,避免单万向节带来的转速波动问题。
