带液压倾动结构的大功率感应熔炼设备

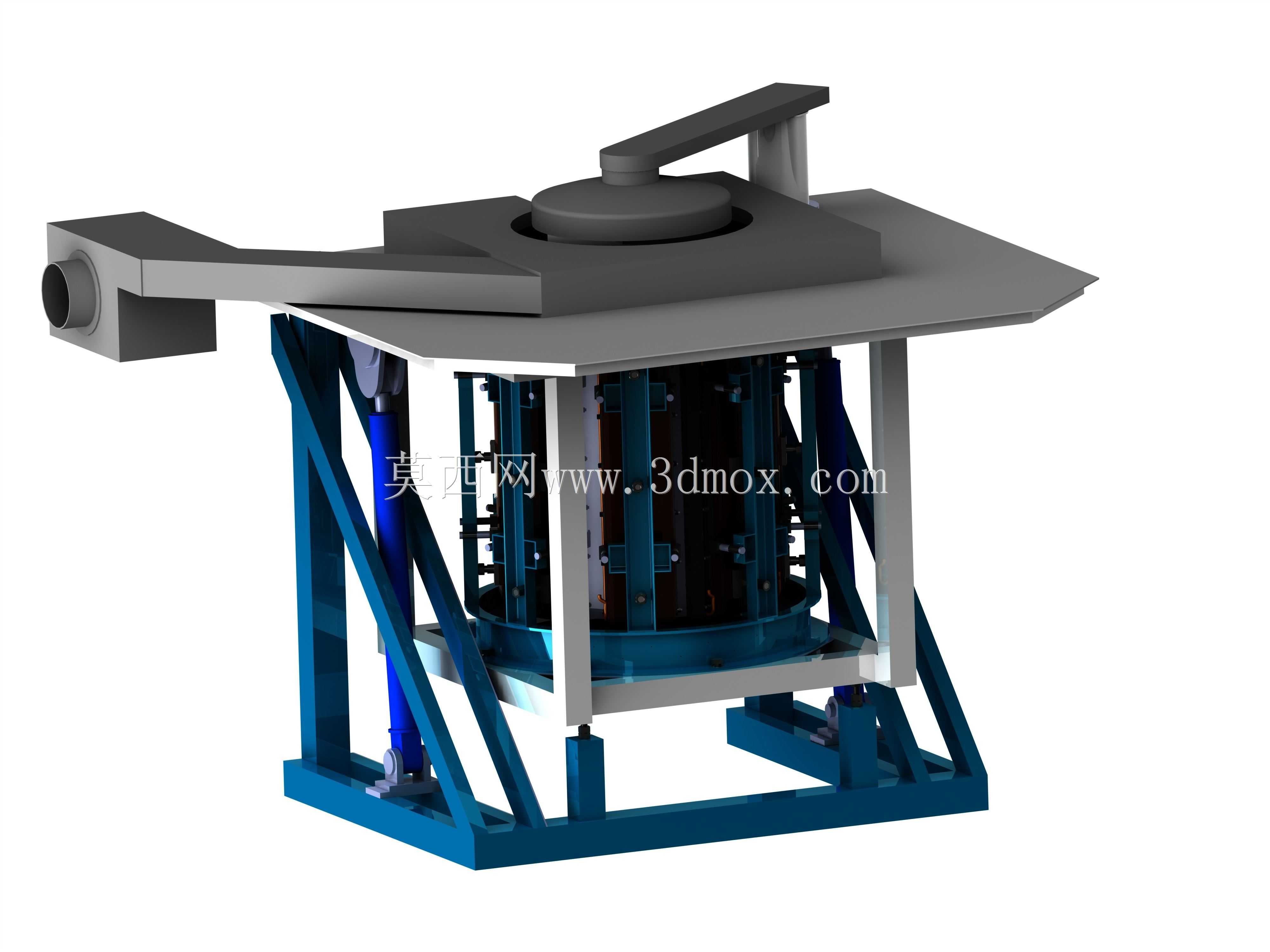

在铸造车间、有色金属冶炼加工的生产场景中，这类带液压倾动系统的大功率感应熔炼设备是核心的金属熔融作业单元，主要承担铸铁、铸钢以及铜、铝等有色金属的熔化、升温与成分匀化工序，为后续的浇注成型作业提供温度、成分符合工艺要求的熔融金属液。设备的整体框架采用型钢焊接成型的桁架式支撑结构，底部的方形安装底座预留了与车间基础预埋板匹配的螺栓连接孔位，安装时需要保证底座平面的水平度偏差控制在允许范围内，避免倾动动作时出现偏载卡滞。炉体部分被框架围合在中部，感应线圈沿炉衬外侧分层排布，工作时通过电磁感应效应在炉内金属料中产生涡流发热，相比传统燃料熔炼方式，热效率更高且金属液成分更易控制，炉盖采用侧转式开合结构，顶部的操作臂可带动炉盖完成启闭动作，方便加料与炉衬维护作业。液压倾动系统布置在框架的侧方位置，两根对称设置的液压油缸一端铰接在底部底座的支座上，另一端与炉体的铰接耳座连接，熔炼作业完成后，液压系统驱动油缸伸出，带动炉体绕支撑转轴缓慢倾转，将炉内的金属液从侧面的出液口导流至浇包内，倾动角度可根据浇注需求通过液压阀组无级调节，整个倾动过程运行平稳，可有效避免金属液泼溅的安全风险。设计过程中，首先需要根据额定熔炼容量确定炉体的内腔尺寸，匹配对应功率的感应线圈参数，同时核算倾动过程中炉体满载状态下的重心变化轨迹，保证在整个倾转角度范围内，设备的重心始终落在底部支撑底座的投影区域内，防止出现倾覆风险。框架的受力杆件需要做有限元强度校核，尤其是油缸铰接点、炉体转轴支撑位的应力集中区域，需要通过加设加强筋板的方式提升结构强度，避免长期交变载荷下出现结构变形。设备侧面预留了感应线圈的冷却水接口、液压管路的排布空间，现场安装时需要对接循环冷却系统与液压站，保证线圈工作时的热量能被及时带走，同时液压系统的压力、流量参数匹配倾动动作的负载需求。出液口的导流槽采用耐高温材料衬里，角度设计兼顾了导流顺畅性与防飞溅要求，炉盖与炉体的贴合面做了密封处理，减少熔炼过程中的热量散失。
