感应熔炼炉配套电源屏结构设计

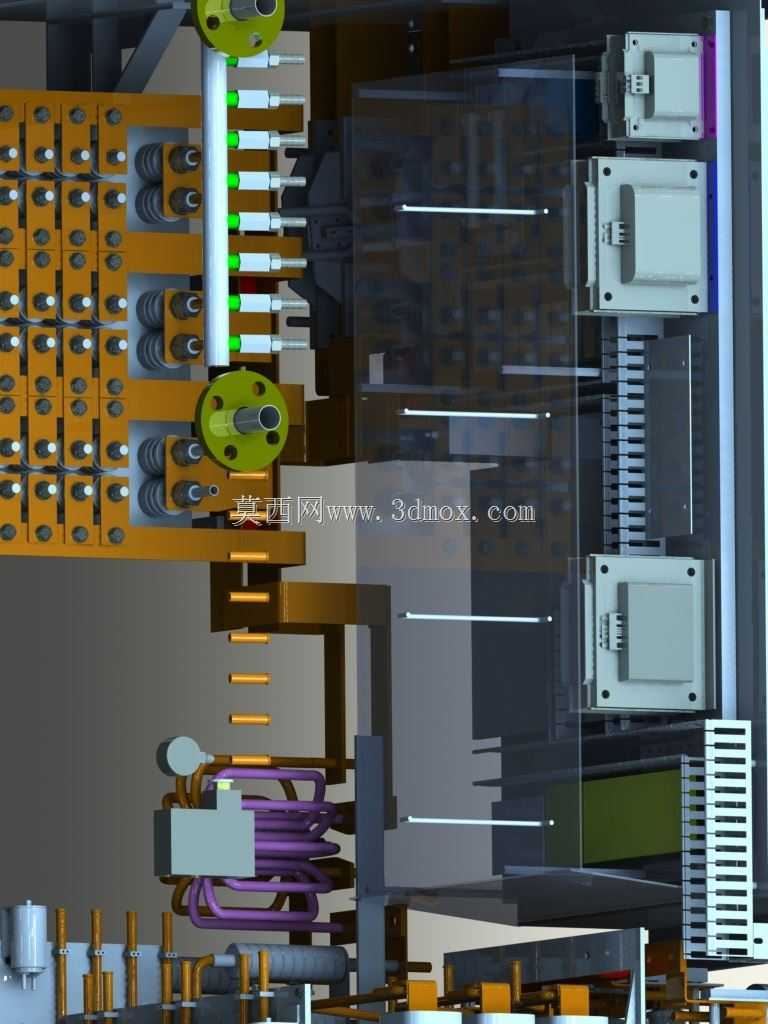

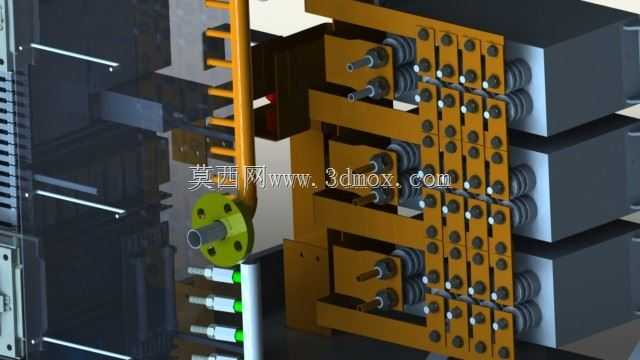

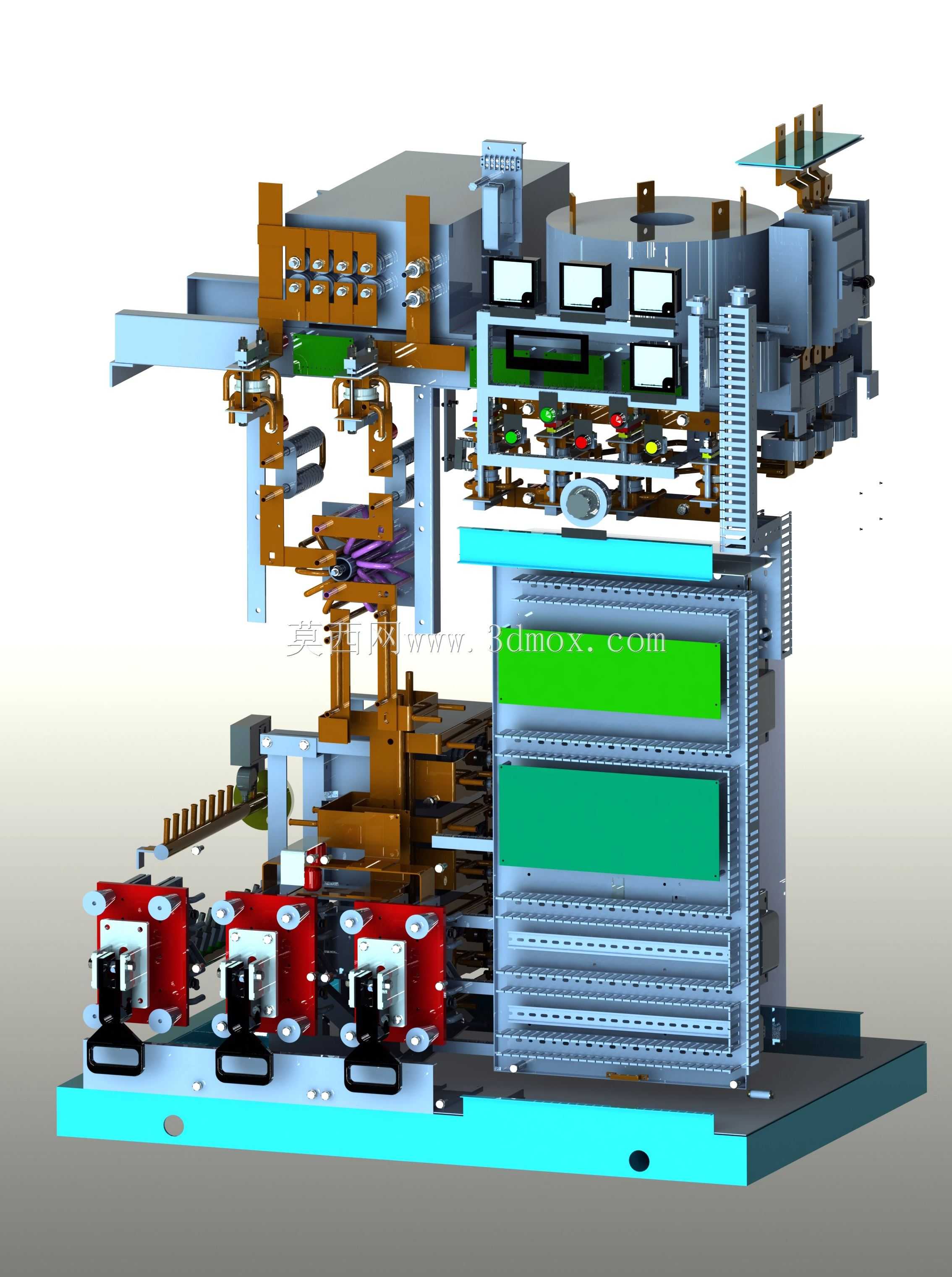

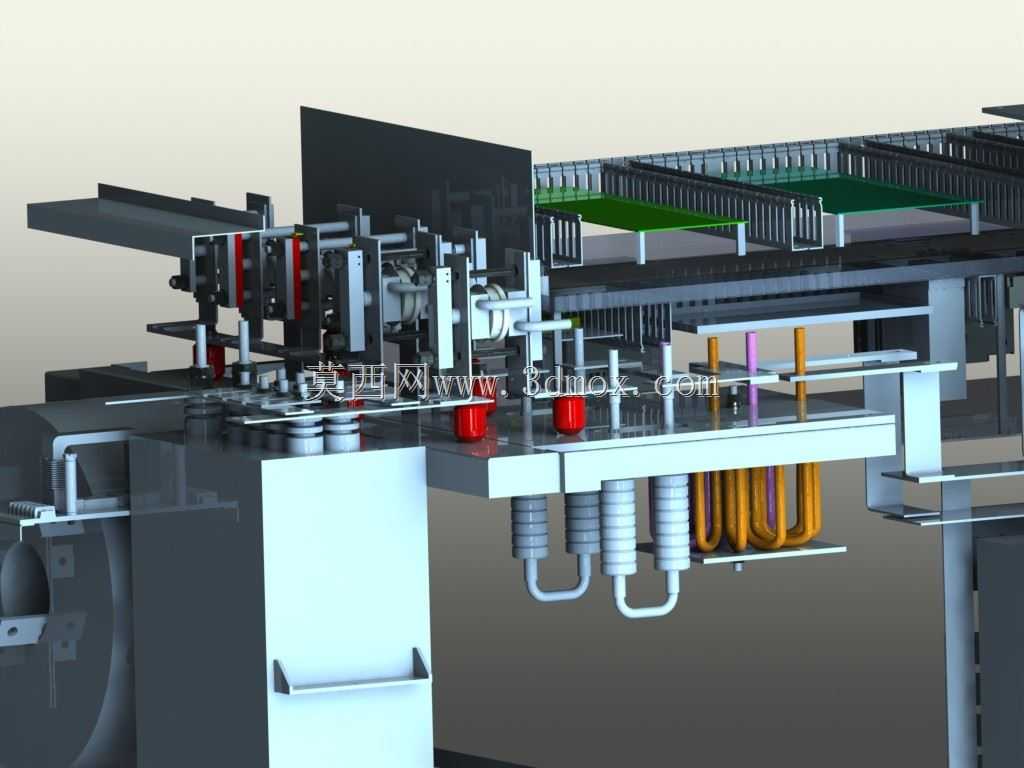

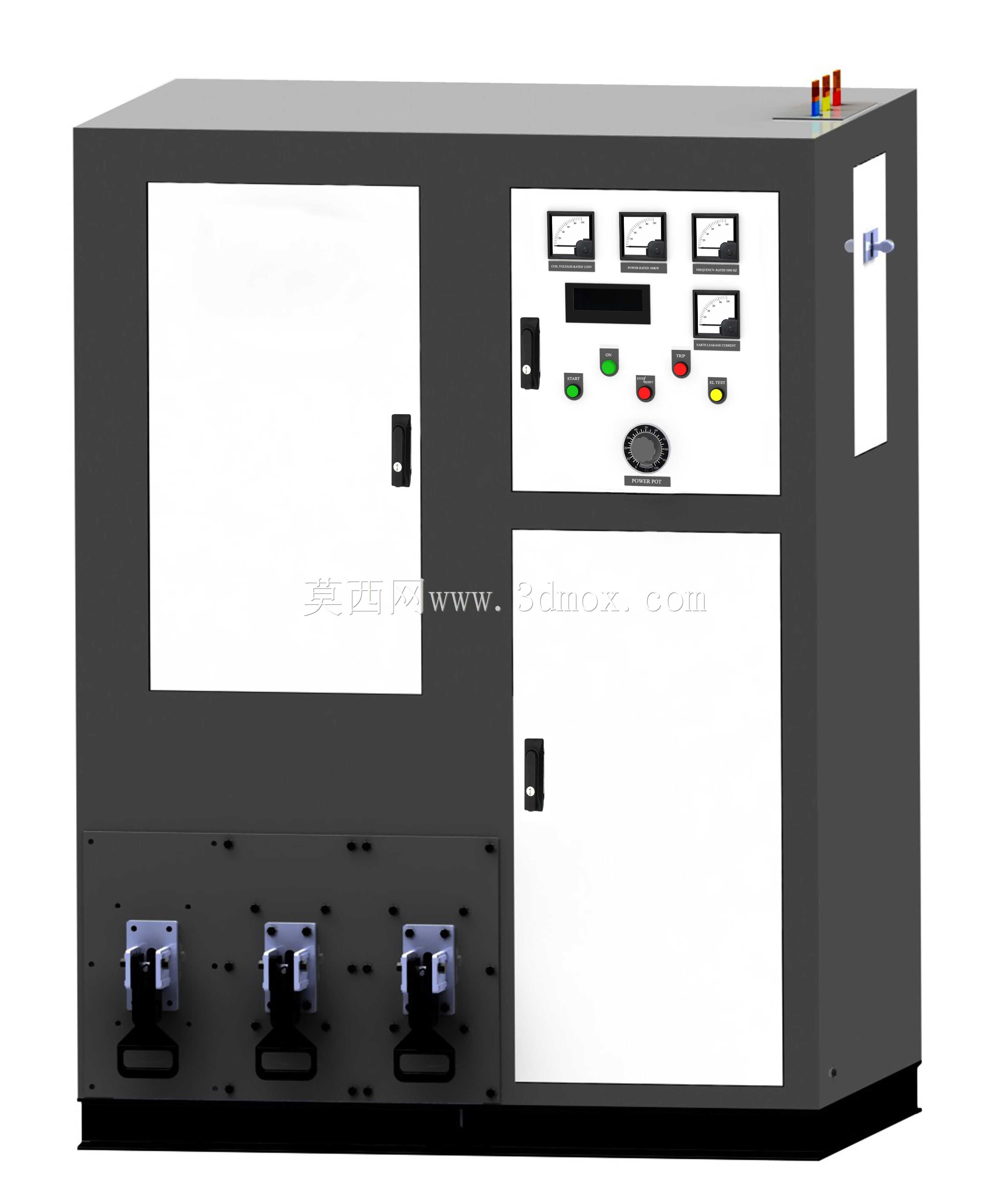

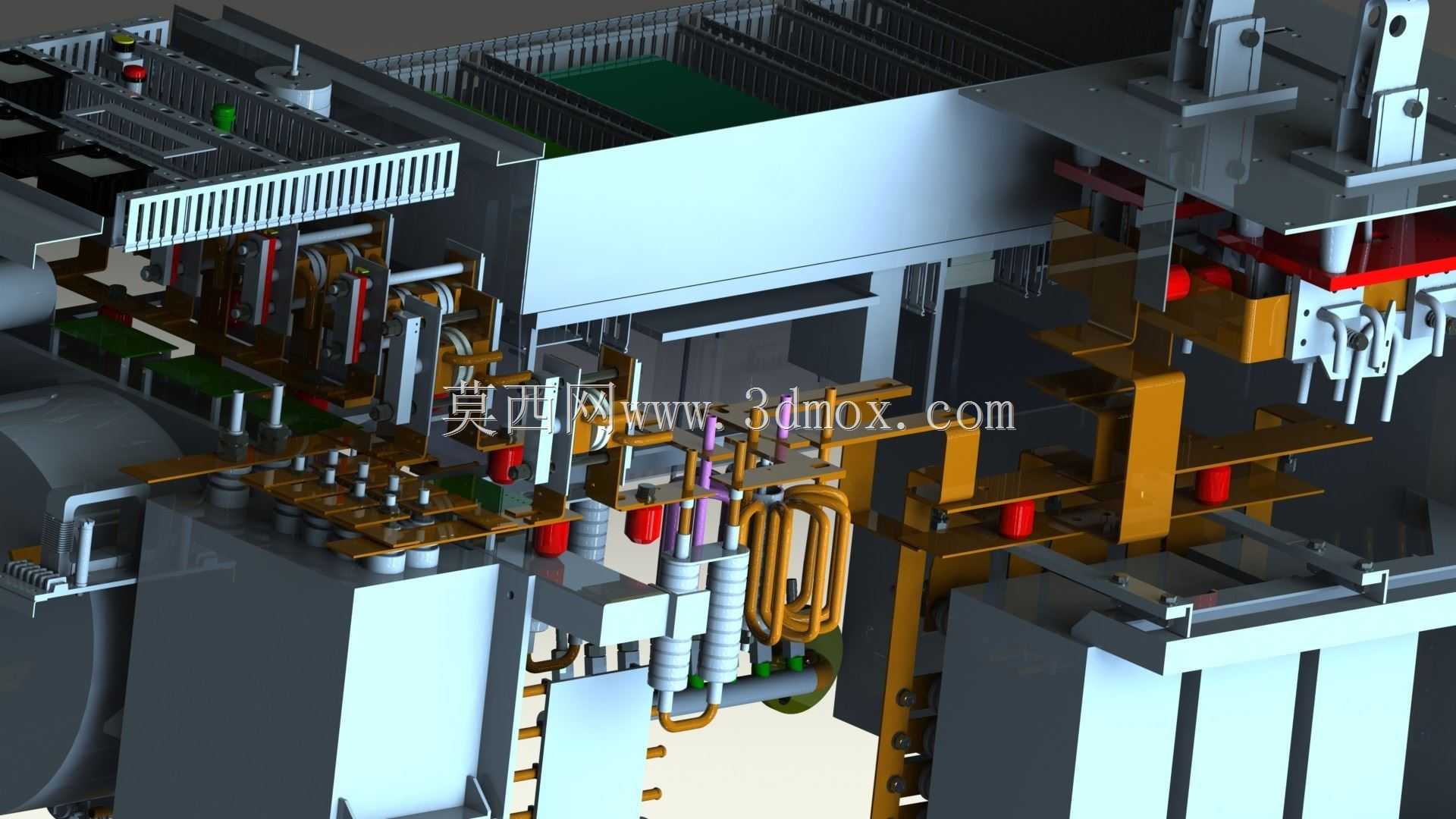

这套感应熔炼炉配套电源屏，主要面向金属熔炼加工场景的供电与电控需求，作为中频感应熔炼系统的核心配电与控制载体，承担着电能转换、参数调控、回路保护、状态监测的核心作用，是连接厂区高压供电回路与熔炼炉感应线圈的关键中间设备。从结构布局来看，整体采用分层模块化设计思路，底部设置统一安装基座，预留了与车间地面预埋槽钢匹配的固定孔位，安装边界充分考虑了车间运维通道的预留要求，柜体侧面预留了足够的接线与散热空间，避免与周边其他设备产生安装干涉。下层区域排布主回路功率器件与整流、逆变模块，采用分层风道设计配合独立散热通道，保证大电流工况下的热量能够及时导出，避免器件过热触发保护停机；中层设置多层安装导轨，用于排布控制回路端子、信号采集模块、保护继电器等低压元器件，导轨采用标准工业安装尺寸，可根据实际工艺需求灵活增减功能模块；上层区域集中布置操作显示单元与状态指示组件，操作面板高度符合现场操作人员站立操作的人体工程学要求，无需过度抬臂或弯腰即可完成参数调整与状态查看。柜体左侧集成了主回路进线隔离开关、熔断器组与电流检测组件，三个独立的主回路接线单元分别对应三相供电回路，每个单元都设置了独立的绝缘防护结构与操作联锁机构，避免带电误操作引发的安全事故；柜体右侧设置多层栅格状散热结构，配合内部风道形成定向空气流，带走功率器件工作产生的热量，同时栅格结构满足IP2X的防护要求，防止运维过程中手指意外触碰带电部件。设计过程中充分考虑了熔炼车间的恶劣工况，整体结构件采用加厚冷轧钢板折弯成型，关键承重部位做了加强筋处理，能够承受车间内吊装、转运过程中的振动冲击，同时柜体表面做了耐腐喷塑处理，可抵御熔炼车间内金属粉尘、少量腐蚀性气体的侵蚀。各功能模块之间设置了独立的金属分隔板，实现强电回路与弱电控制回路的物理隔离，减少大电流工作时对控制信号的电磁干扰，保证参数采集与控制指令传输的稳定性。接线区域预留了足够的线缆弯曲半径空间，强电与弱电走线槽独立布置，避免不同电压等级的线缆混布产生干扰，同时每个接线端子都预留了清晰的标识位，方便现场安装接线与后期运维排查。
