航空用小型飞航式制导弹体结构设计

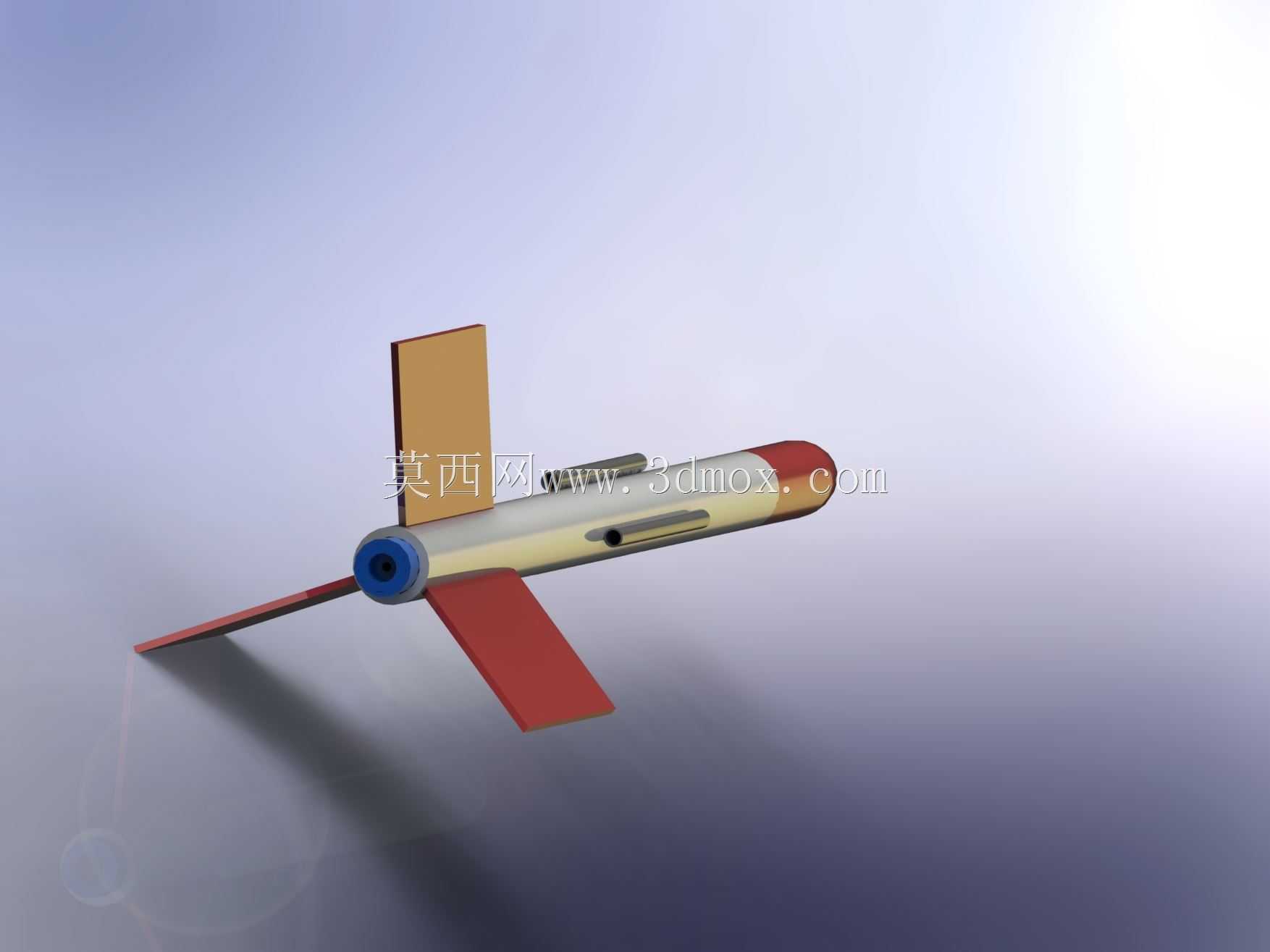

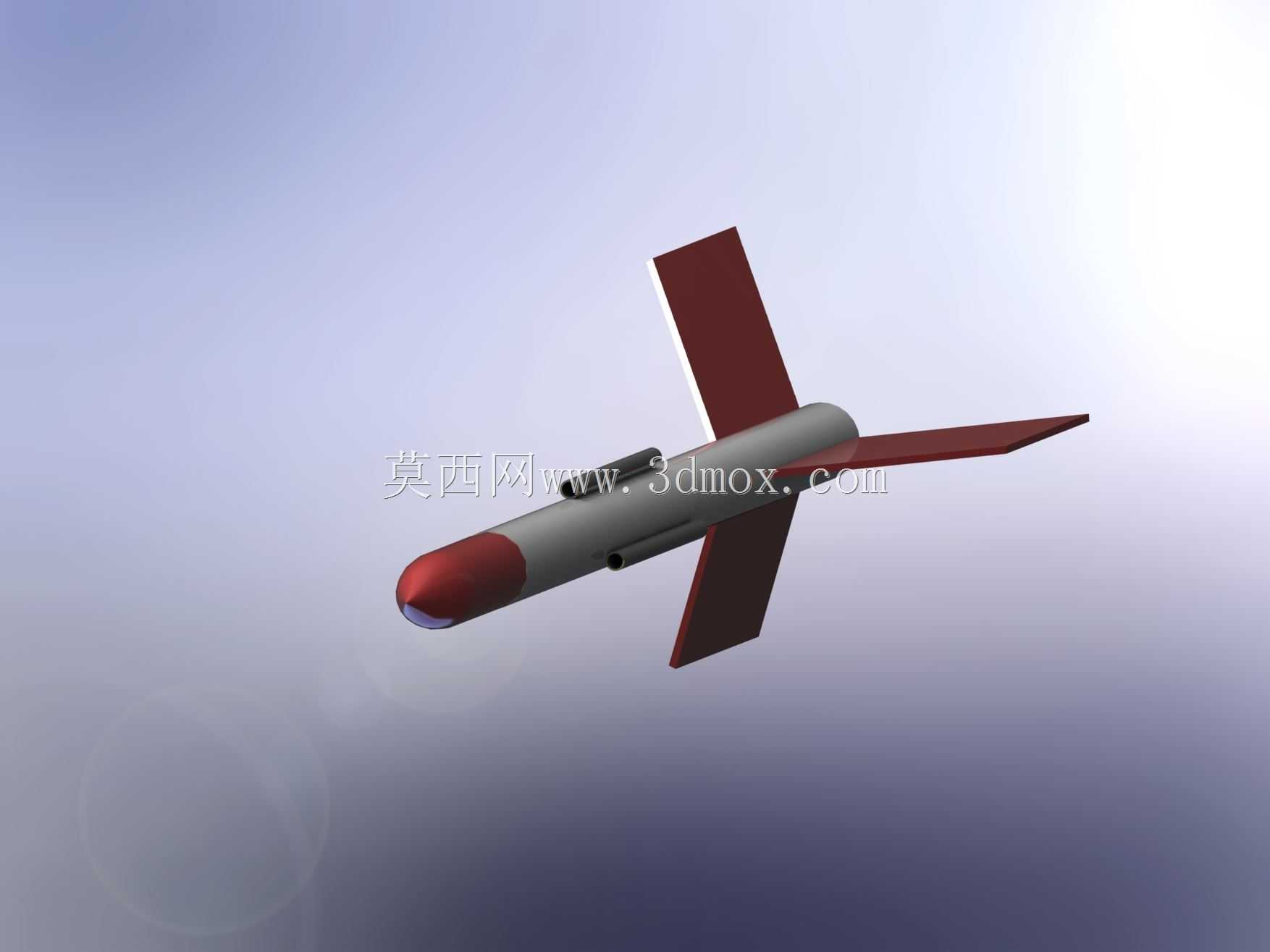

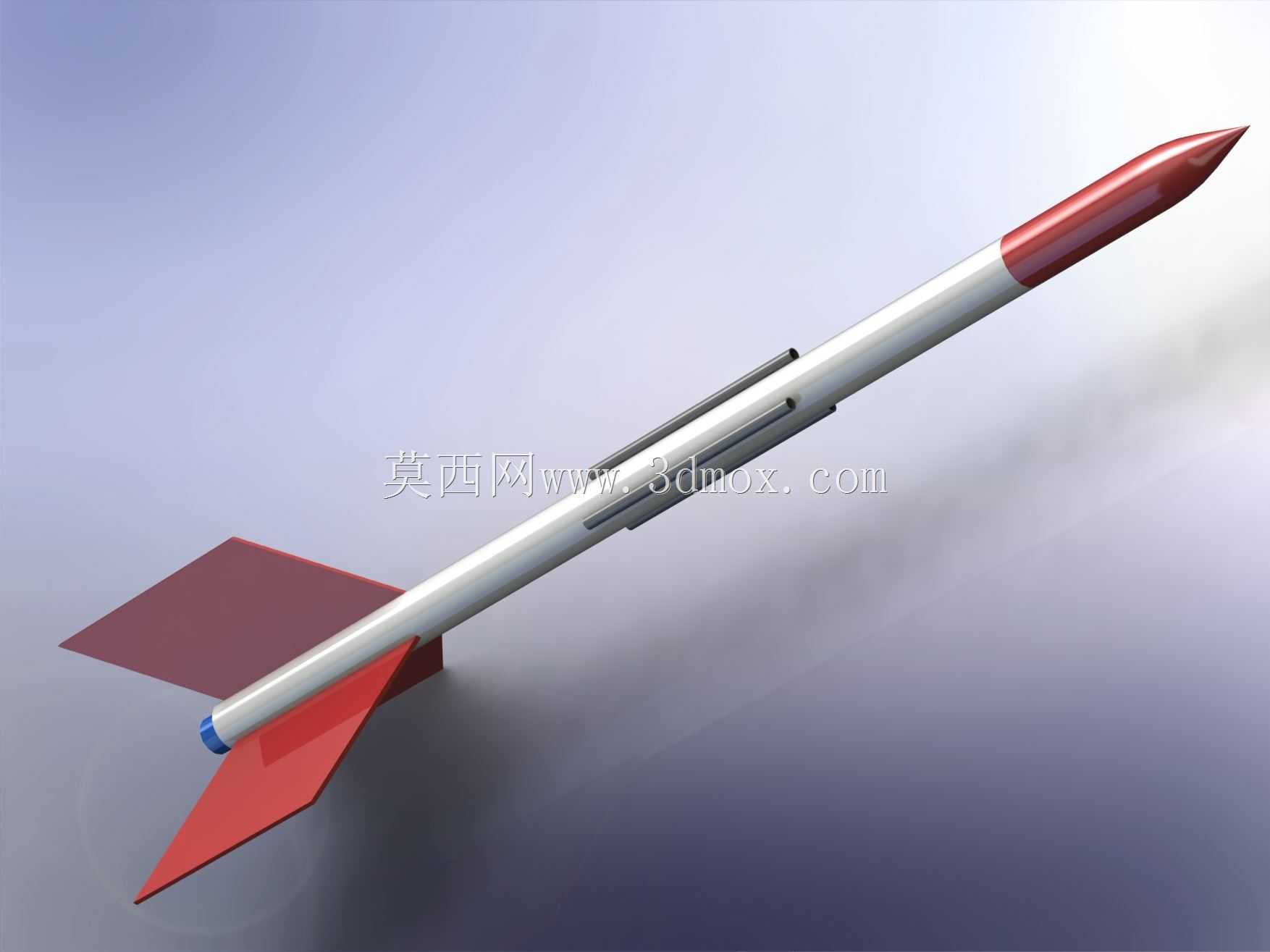

该弹体结构主要面向航空领域小型制导武器的教学演示、结构原理验证场景使用，可作为航空类专业课程中制导弹药结构讲解的具象化载体，也可用于气动布局初步验证的缩比模型试验环节。从功能特性来看，该结构采用旋成体弹身设计，头部为锥形钝头布局，能够在亚声速飞行阶段有效降低头部激波阻力，弹身主体为等直径圆柱段，可预留足够的内部空间用于装填制导组件、动力模块与战斗部单元，弹身侧面设置的条状凸起为线缆整流罩，既可以理顺弹身表面气流流向，减少紊流干扰，也能够为内部走线提供防护通道，避免飞行过程中线缆受气流冲刷损坏。尾部采用四片对称布置的后掠翼式尾翼结构，尾翼后掠角度经过气动优化，能够在飞行过程中提供足够的航向稳定性，避免弹体出现滚转、偏航等姿态失稳问题，尾翼与弹身采用插接式连接结构，便于拆装维护，也可根据不同试验需求更换不同展弦比的尾翼组件，适配不同飞行速度下的稳定要求。弹体尾部设置的环形蓝色结构为发动机喷口定位段，可匹配小型固体火箭发动机的安装尺寸，保证喷口轴线与弹身轴线同轴度偏差控制在合理范围内，避免推力偏心导致的飞行轨迹偏移。在设计思路上，整体结构优先保证气动外形的连续性，弹身各段衔接处均采用圆角过渡处理，减少台阶差带来的附加阻力，同时兼顾加工工艺性，弹身主体可采用薄壁管材加工成型，尾翼可采用板材切割后与弹身粘接或铆接，降低加工难度与制造成本。从安装边界来看，弹体总长度与弹径的长径比控制在适合小型制导武器的合理区间，既不会因为长径比过大导致弹体结构刚度不足，也不会因为长径比过小导致飞行阻力过大、射程不足，尾翼的展长尺寸控制在弹径的三倍以内，能够适配多数小型发射筒的内径尺寸要求，不需要额外折叠尾翼结构即可实现筒装发射需求。弹身头部的锥形段长度占总长度的比例经过优化，能够在保证头部容积足够安装导引头的前提下，尽可能降低头部阻力，提升全弹的升阻比特性。该结构未设置复杂的活动舵面，依靠尾翼实现静态稳定，适合入门级的制导弹药原理验证场景，也可作为航空爱好者进行模型火箭制作的结构参考，各部分壁厚均匀，既能够保证结构强度承受发射阶段的过载，也能够尽可能降低弹体自重，提升有效载荷占比。
