变径锥形螺旋压缩弹簧结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:342203
  • 变径锥形螺旋压缩弹簧结构设计

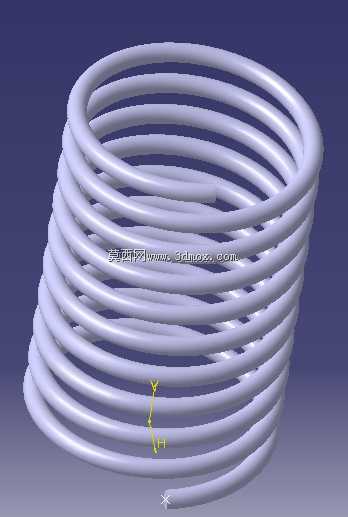

这类变径锥形螺旋弹簧在实际工程场景中,常被应用于安装空间存在锥度约束、需要逐级递进缓冲刚度的工况中,比如小型精密仪器的减震支座、阀门的启闭复位结构、轻载离合机构的压紧元件,相比等径圆柱弹簧,它在压缩过程中能实现圈与圈的逐步叠合,刚度随压缩量增大呈非线性上升,不会出现等径弹簧压并瞬间的刚度突变,能有效降低冲击载荷对配套结构的损伤。从结构设计逻辑来看,该弹簧采用等丝径、等节距的锥形螺旋扫掠成型,簧丝截面为标准圆形,螺旋线从下端大径端向上逐步收窄至上端小径端,整体轮廓呈圆台形,这种结构在安装时,大端通常贴合固定支撑面,小端对接运动载荷端,压缩过程中大圈会逐步套入相邻小圈的外侧,大幅降低压并后的整体高度,适配轴向安装空间受限的紧凑装配场景。设计时需要重点把控几个核心边界参数:首先是两端的有效支撑圈数,通常两端各设置3/4圈到1圈的并紧磨平支撑段,保证弹簧受压时不会出现偏载侧歪,支撑圈的磨平角度需要控制在270度到330度之间,磨平后簧丝端头的厚度不小于丝径的1/4,避免支撑端出现应力集中断裂。其次是螺旋升角的控制,等节距锥形弹簧的螺旋升角随直径变化会出现小幅差异,建模时需要保证每一圈的升角平滑过渡,不能出现局部折角,否则实际绕制后会出现圈间间隙不均,受压时出现卡滞异响。另外需要明确安装边界的尺寸约束:大端外径需要比安装沉孔的内径小0.5到1毫米,预留装配公差与工作时的径向膨胀量,小端内径需要比对接的定位轴径大0.3到0.8毫米,避免工作过程中出现径向剐蹭磨损簧丝表面。从功能特性上,该弹簧的刚度变化曲线更平缓,初始压缩阶段刚度较低,能吸收小幅高频振动,随着压缩量增大,大圈逐步叠合,有效工作圈数减少,刚度逐步提升,能承受更大的瞬时冲击载荷,这种非线性刚度特性刚好适配很多需要兼顾小震缓冲与大载限位的机械结构,比如小型家电的开盖复位结构、手持电动工具的减震手柄内部弹性支撑、低压管路的快接接头压紧结构。建模过程中采用螺旋线扫掠的方式构建主体,先绘制上下两个不同直径的基准圆,通过螺旋线命令指定总圈数与轴向高度,生成连续变径的锥形螺旋引导线,再以簧丝直径为截面沿引导线扫掠成型,最后对两端支撑圈做并紧与端面磨平的特征处理,保证模型和实际冷卷绕制的弹簧结构完全一致,能直接用于后续的装配干涉检查与有限元刚度仿真。
