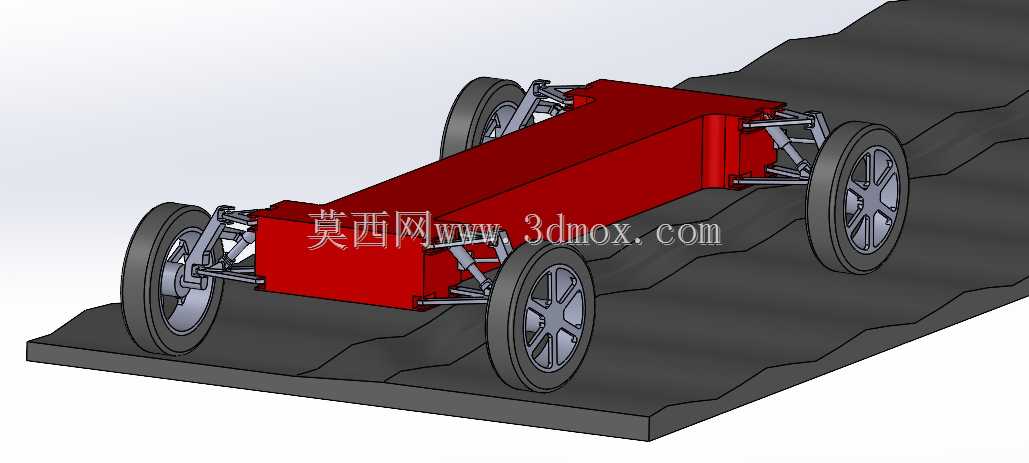

这套结构主要面向汽车底盘开发阶段的悬架K&C特性验证场景,在底盘正向开发流程中,悬架硬点的几何合理性直接决定整车操稳表现与轮胎接地性能,很多初入底盘设计领域的工程师容易忽略悬架跳动过程中的轮距、前束、外倾角变化规律,仅靠静态硬点坐标校核很难发现运动干涉与参数突变问题,这套测试结构刚好可以填补前期方案验证的空白。整套结构采用简化的承载式车身底板作为安装基准,前后悬架均采用双横臂独立悬架的简化结构,转向拉杆、上下控制臂、转向节、车轮总成的连接硬点完全参考量产乘用车的布置逻辑,配套的起伏路面模拟台可以复现车辆通过颠簸路面、单侧车轮抬升、对角车轮悬空等多种极限工况,不需要搭建实车台架就能直观观察悬架跳动全过程的杆件运动轨迹。设计过程中特意简化了减震器、弹簧等弹性元件的结构细节,将建模重心放在杆件连接的运动副约束上,所有控制臂与车身、转向节的连接点都保留了真实的安装边界,控制臂的长度比例、转向拉杆的内外点位置差都经过反复调整,确保运动过程中车轮定位参数的变化趋势符合量产车的调校规律。车轮部分采用简化的轮胎模型,胎面与起伏路面的接触位置可以直观反映轮胎接地面积的变化,在模拟单侧车轮上跳行程达到120mm时,可以清晰观察到外倾角的负向变化、前束角的补偿趋势,同时能检查控制臂与车身底板、车轮轮拱之间是否存在运动干涉。车身底板的安装面预留了通用的硬点调整空间,工程师可以根据不同车型的轴距、轮距参数调整悬架安装位置,不需要重新搭建整体结构就能完成不同级别车型的悬架几何验证,起伏路面的凸起高度、坡度也可以根据测试需求调整,既可以验证城市SUV的长行程悬架表现,也能适配运动型轿车的短行程硬调校悬架测试。在实际教学与方案评审场景中,这类简化的运动学模型比复杂的整车模型更有实用价值,不需要拆解复杂的整车结构就能快速演示悬架工作原理,也能帮助结构工程师快速排查硬点布置的低级错误,避免后期数模冻结后再出现运动干涉问题,大幅缩短底盘方案的迭代周期。
