铝型材框架XY台式数控加工装置结构

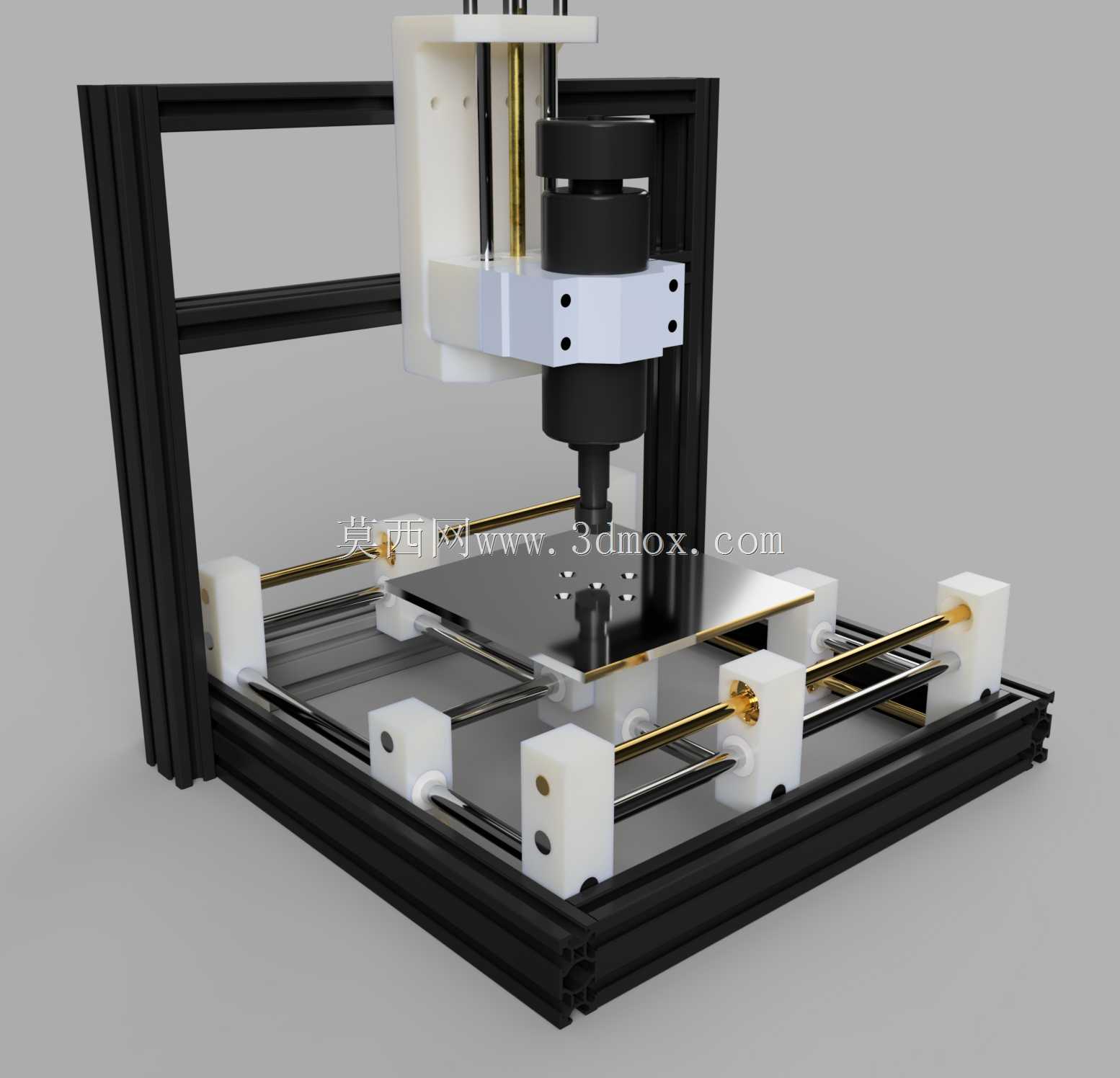

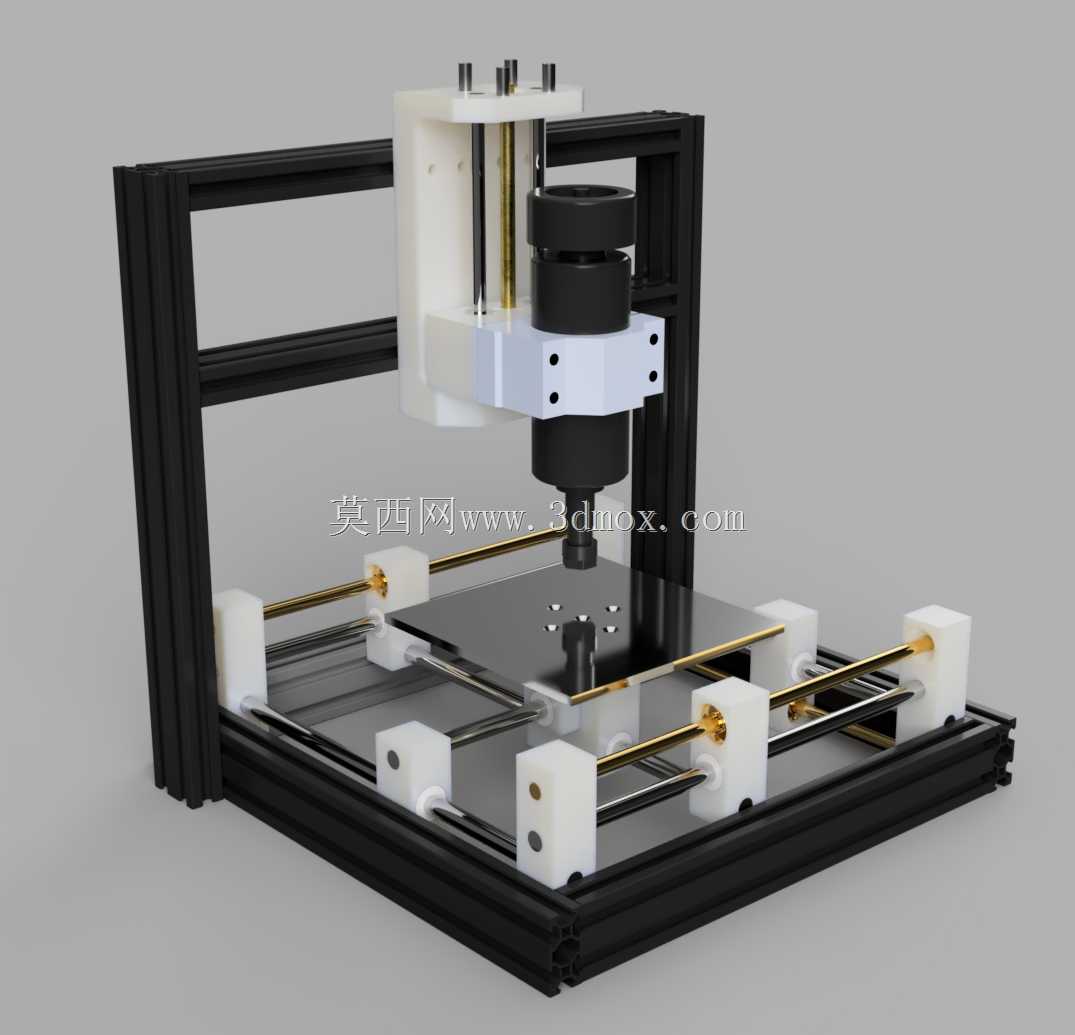

　　这款XY台式数控加工结构，核心采用工业铝型材搭建整体承载框架，这类框架在小型桌面加工设备、教学实训装置、个人DIY加工场景中应用十分广泛，无需复杂的焊接钣金工序，依靠型材槽道搭配标准紧固件即可完成主体装配，后期调整机架尺寸、拓展安装位的灵活度远高于传统焊接机架。从实际用途来看，该结构可适配软金属、塑料、亚克力、薄木板等材质的平面铣削、钻孔、浅浮雕加工需求，常见于小型加工门店的打样工序、职业院校的数控实训教学、个人创客的定制化小件加工场景，相比大型工业数控机床，它的占地空间更小，对安装场地的承重、配电要求更低，适合小批量、小尺寸工件的加工场景。从功能特性上看，XY轴采用光轴搭配直线滑动座的传动导向结构，

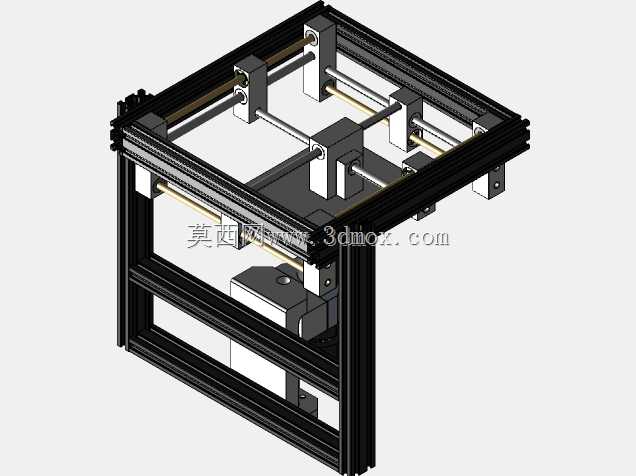

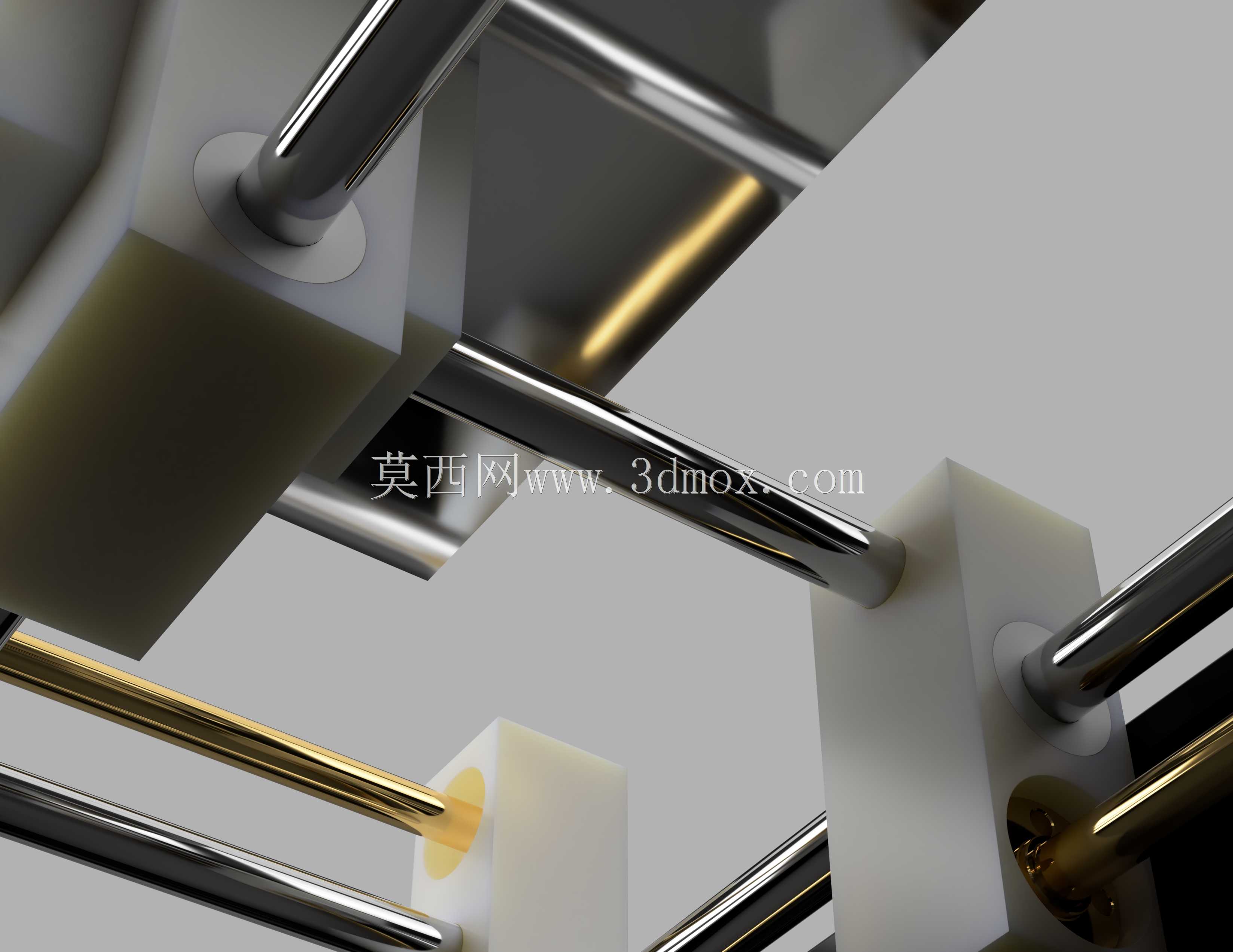

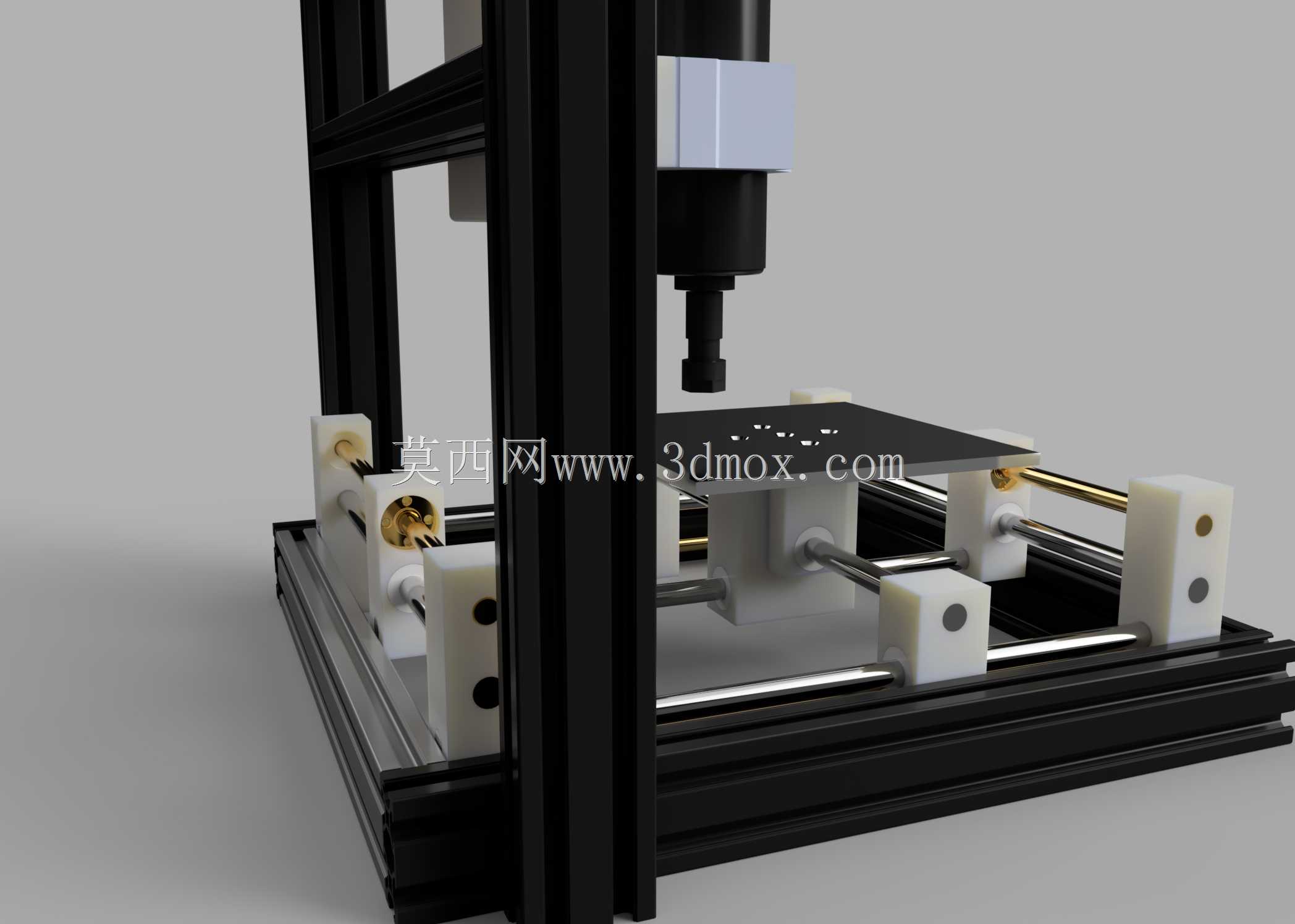

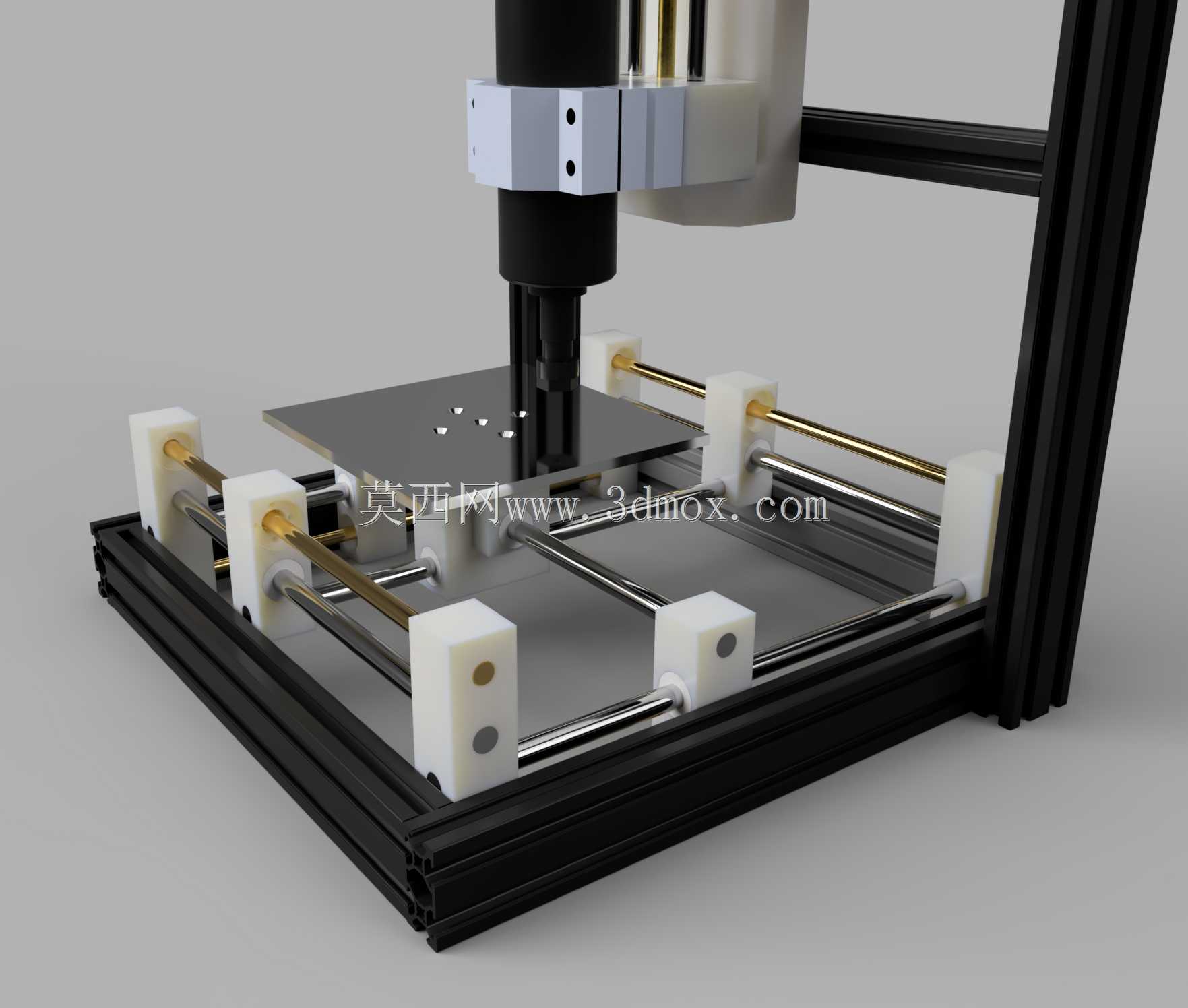

　　光轴两端通过白色工程塑料支撑座固定在铝型材框架上，传动部分可适配同步带或者丝杆传动方案，滑动座上预留了工件装夹的安装孔位，可根据加工需求搭配不同的工装夹具；Z轴部分集成了主轴安装位，垂直方向的导向同样采用光轴滑动结构，主轴的进给行程可根据加工深度需求调整支撑座的固定位置，整体运动逻辑遵循平面数控加工的坐标运动规则，XY轴负责平面内的点位移动，Z轴负责加工头的垂直进给。设计思路上，该结构参考了桌面级FDM3D打印机的运动框架逻辑，将成熟的桌面级坐标运动结构移植到小型数控加工场景中，省去了复杂的铸件床身设计，大幅降低了结构的加工成本与装配难度，框架的铝型材选型可根据加工负载调整规格，负载较小时可选用2020系列铝型材，

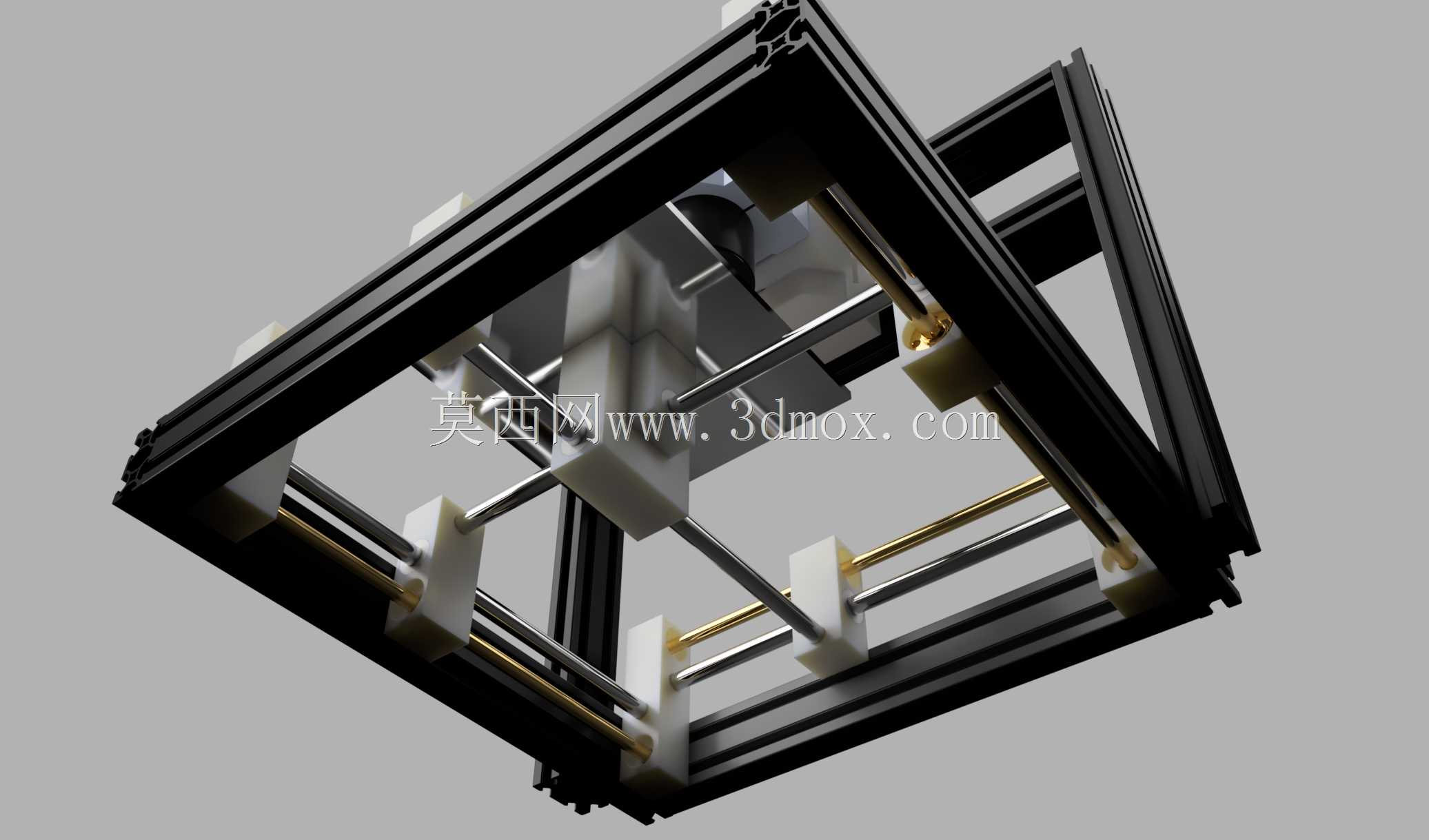

　　加工负载稍大时可更换为3030或者4040系列铝型材，无需改动整体的连接结构逻辑。在安装边界与尺寸适配方面，该结构的XY轴行程可通过调整光轴长度、铝型材横梁的长度灵活调整，常规桌面使用场景下，整体外形尺寸可控制在长宽500mm以内、高度400mm以内，放置在普通工作台面上即可使用，安装时仅需保证框架底部的水平度，避免光轴安装出现倾斜导致运动卡滞；各滑动座与支撑座的安装孔位均做了通用化设计，可适配市面上常见的小型高速主轴、步进电机安装尺寸，后续升级传动部件、更换加工主轴时无需重新加工结构件，仅需调整紧固件的固定位置即可完成改装。需要注意的是，当前呈现的结构未包含驱动电机与紧固件细节，

　　实际装配时需要根据所选的传动方案搭配对应规格的步进电机、联轴器、传动件，同时要在滑动座处预留润滑脂加注空间，保证长期运动时的导向顺畅，Z轴主轴安装位需要做同轴度校准，避免主轴倾斜导致加工孔位偏斜、铣削面平整度不足的问题。
