小型桌面级CNC3018升级结构方案

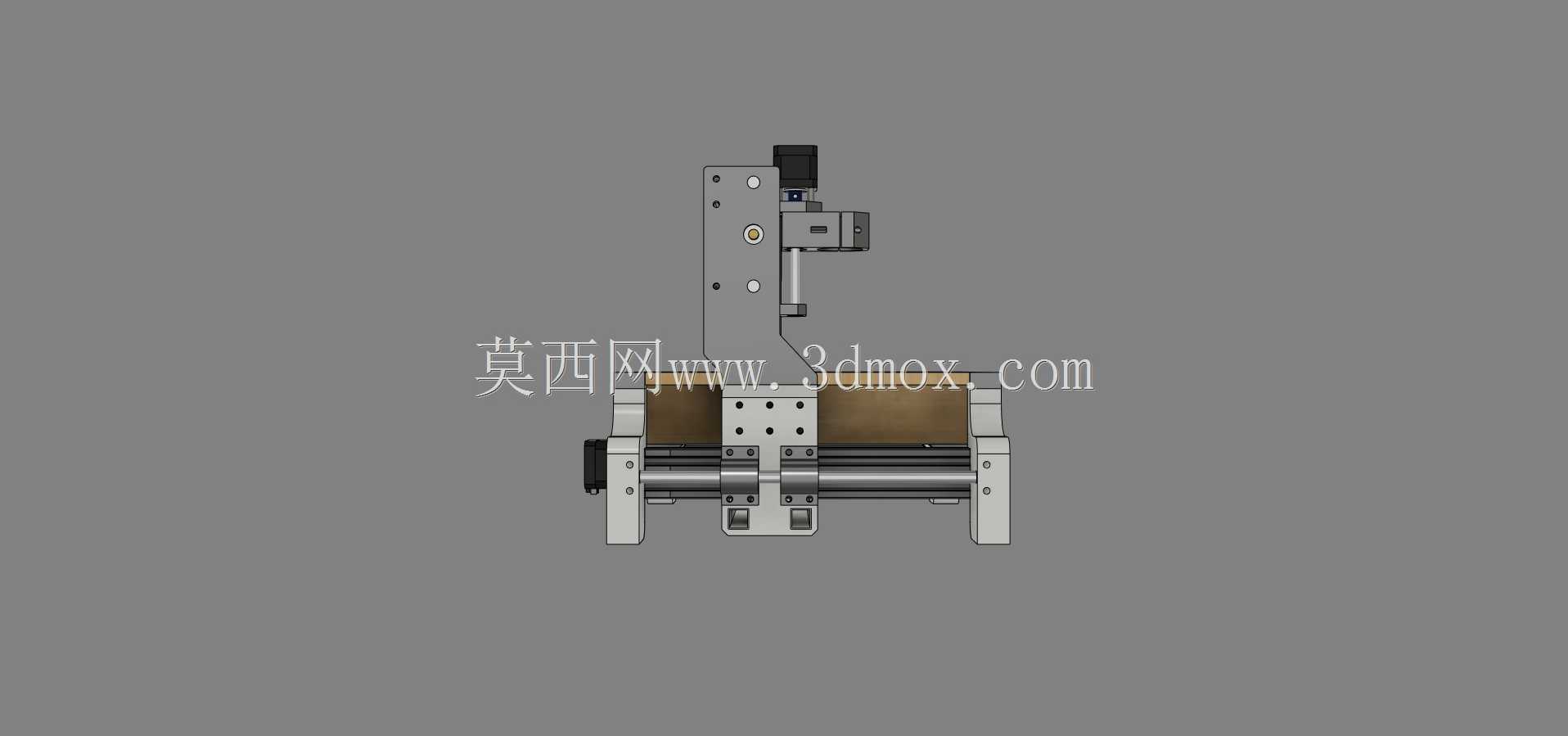

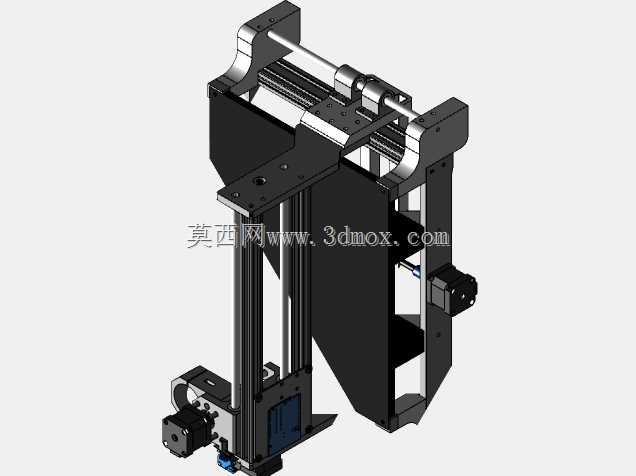

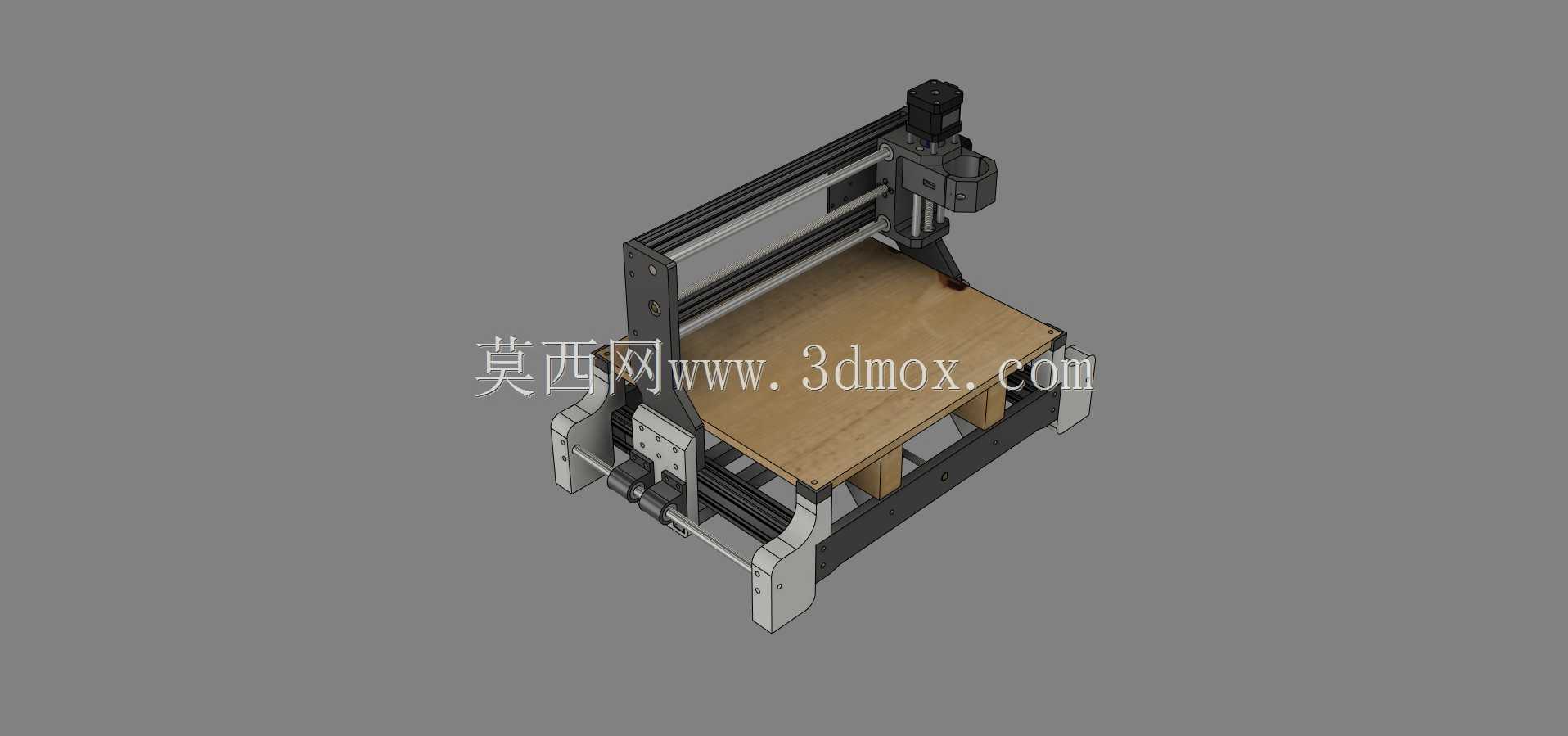

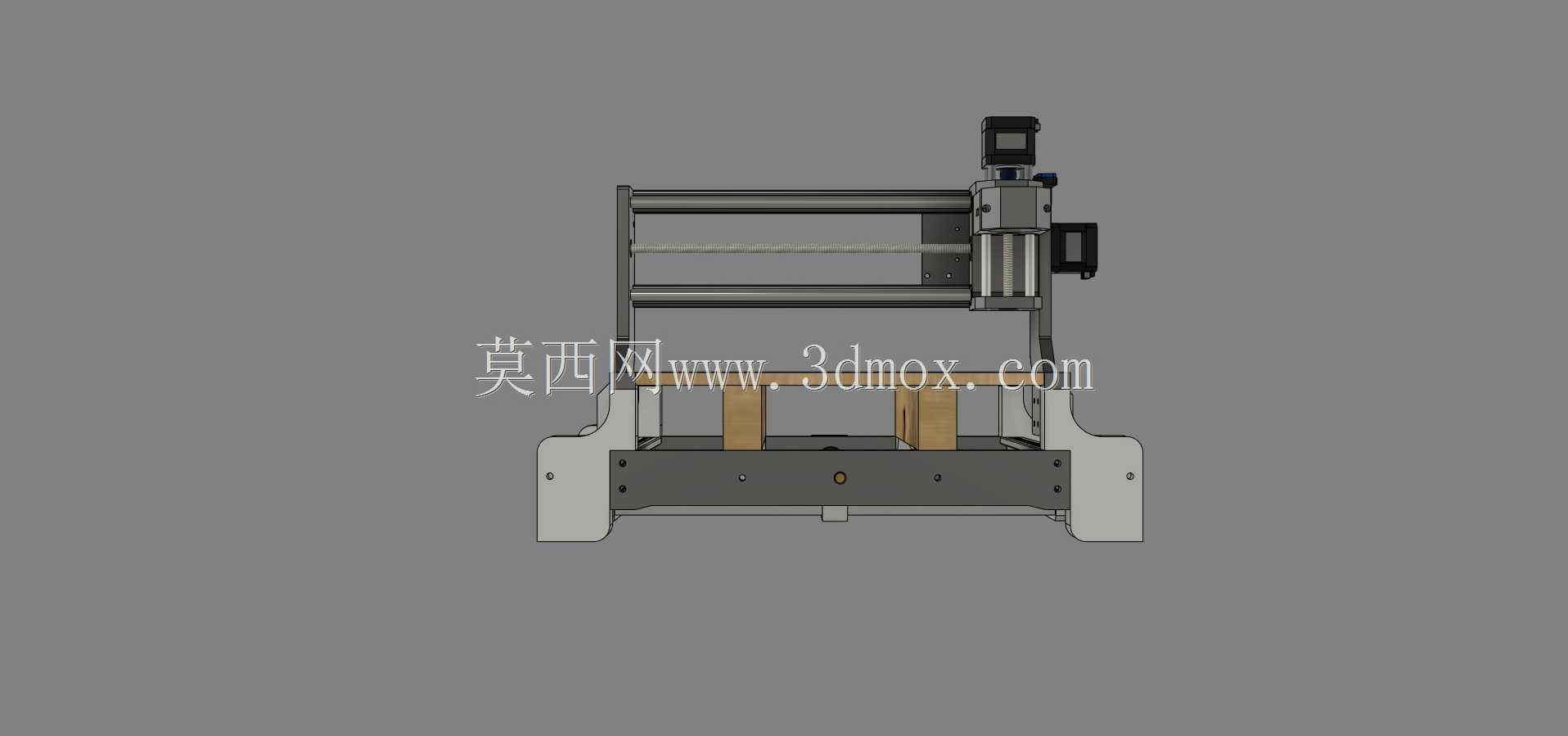

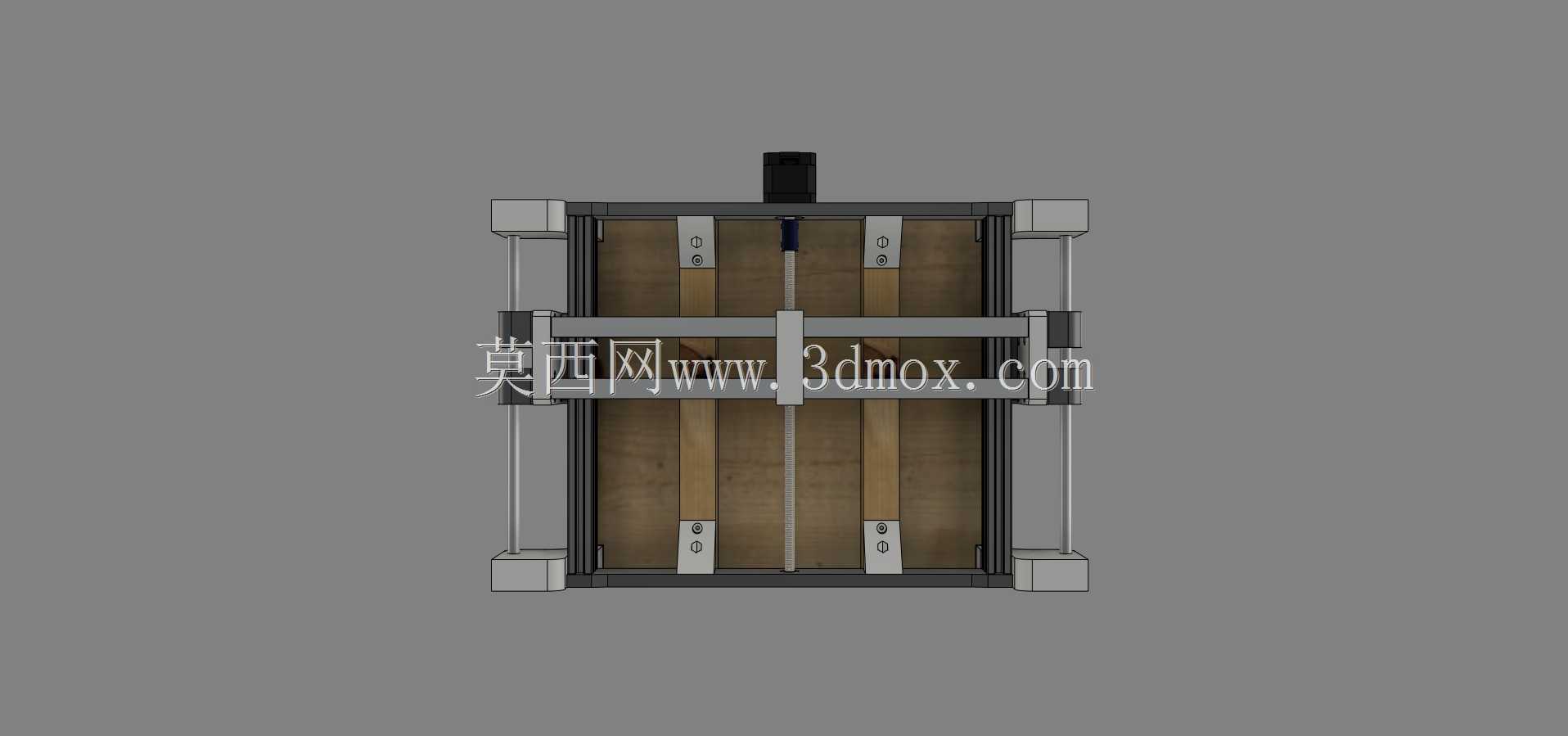

这款升级后的小型数控加工设备，主要面向桌面级加工场景，适配个人创客工坊、小型加工点位、教学实训工位的轻量加工需求，可覆盖软金属、工程塑料、薄木板、亚克力等常见耗材的铣削、雕刻、钻孔作业，相比原型机在结构刚性、运动稳定性上做了针对性优化，能满足小尺寸工件的高精度加工要求，适合做定制化小零件打样、标识雕刻、PCB板铣制这类对加工幅面要求不高，但对运行平顺度有一定要求的作业。设计过程中最大化复用了3018原型机的成熟零部件，仅对受力薄弱、易产生形变的结构件做替换升级，新增的定制化结构件可通过常规FDM3D打印或者小型铣床加工完成，仅Y形螺母座为必须采用3D打印制作的专属零件，其余升级件可根据自身加工条件选择制作方式，大幅降低了升级改造成本，也让手头已有3018设备的用户无需整体更换设备，就能获得更好的加工性能。整体结构延续了原型机的台式布局，工作台采用木质台面搭配双侧支撑的结构，有效提升了台面承重能力，避免加工过程中台面受力产生挠度形变；X轴传动部分保留了原有线性导轨的安装位，对主轴固定座做了加强设计，减少主轴高速运行时的抖动问题，Z轴滑台的导向结构做了限位优化，防止高速进给时出现滑台偏移的情况；设备整体安装边界控制在桌面可容纳的尺寸范围内，无需额外做地基固定，放置在常规承重工作台面上即可完成安装调试，接线与传动部件的排布做了规整处理，避免加工过程中切屑、切削液飞溅到传动部件上，降低日常维护的频次。从实际加工适配性来看，升级后的结构可承受更大的进给吃刀量，在加工亚克力、软铝这类材料时，不会因为结构刚性不足出现振纹，加工出来的工件表面光洁度有明显提升；运动部件的间隙控制做了优化，反向空程量相比原型机有所减小，做精细雕刻作业时的线条精度更稳定，不会出现丢步、线条错位的问题。设备的操作位高度适配坐姿操作的人体工学高度，工件装夹、对刀操作都可在常规坐姿下完成，无需额外垫高或者俯身操作，长时间加工作业的疲劳度更低；两侧的支撑脚做了加宽处理，设备运行时的整体稳定性更好，即使主轴高速运转，整机的晃动量也控制在很小的范围内，不需要额外加装固定压块就能保证加工基准不偏移。
