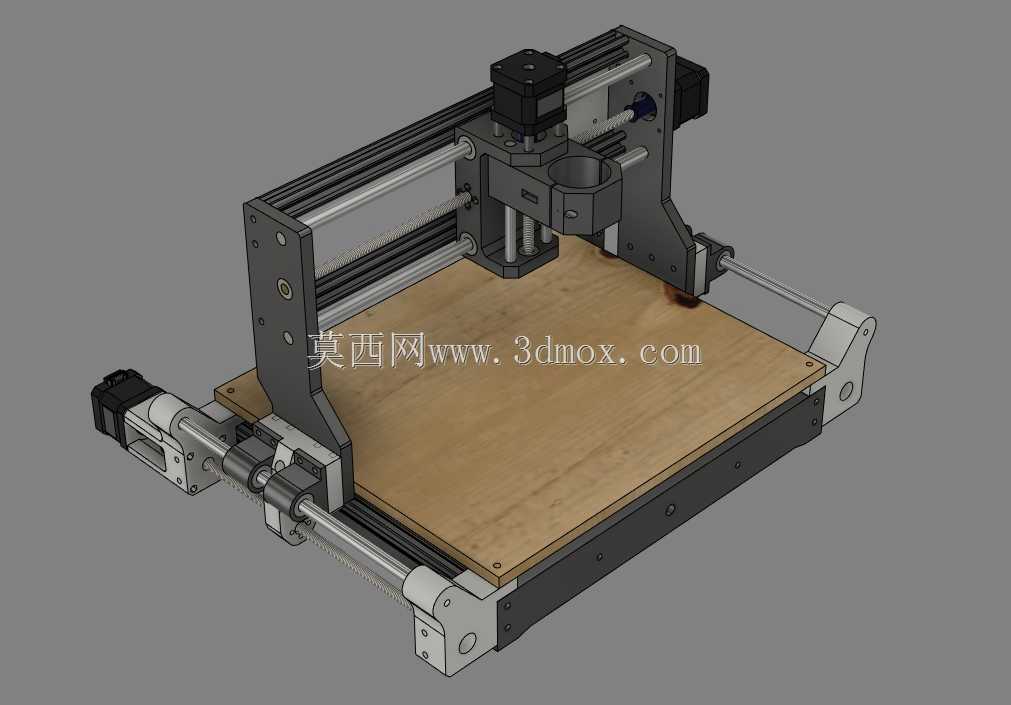

小型皮带传动台式数控雕刻设备结构

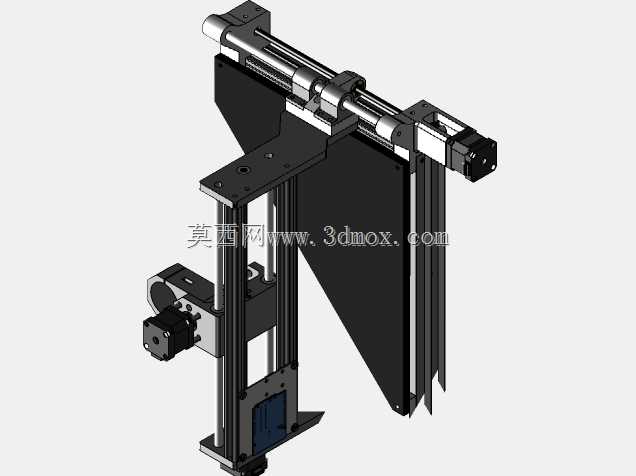

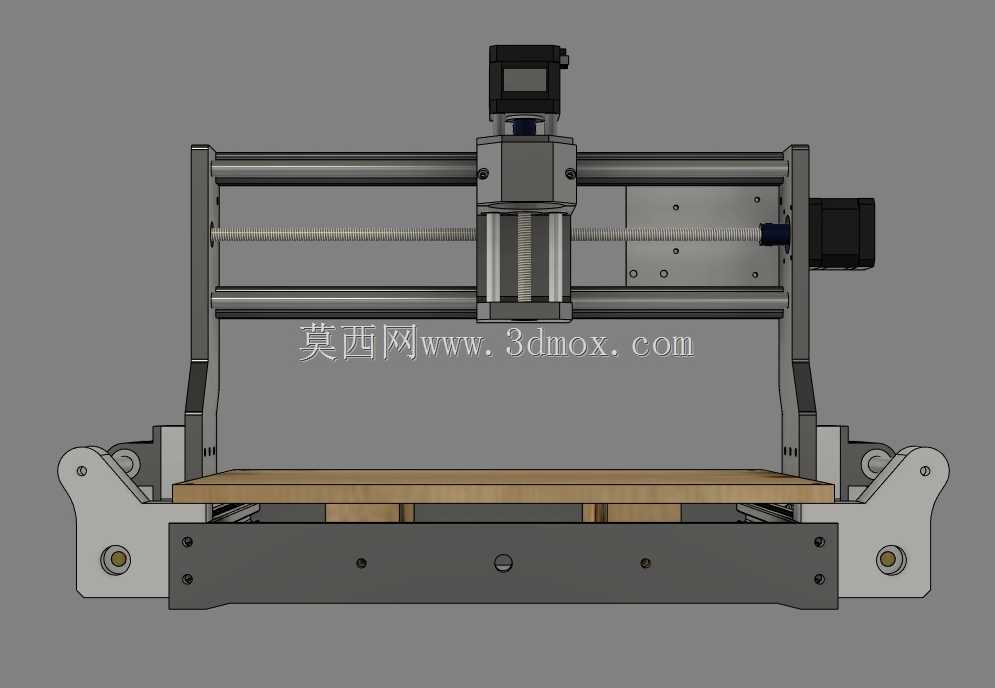

　　这款小型台式数控加工设备，主要面向个人加工工坊、创客空间、小型零件打样场景使用，可覆盖软金属、木材、塑料、亚克力等常见非金属及低硬度金属材料的平面雕刻、铣削、钻孔加工需求，适配小尺寸工件的定制化加工、教学实训操作、创意作品制作等实际工况。从结构设计来看，本次迭代的核心调整集中在Y轴传动与X轴机架的运动逻辑上，Y轴摒弃了原有直连丝杠的传动形式，新增同步带传动结构，能够有效抵消电机安装带来的同轴度误差，降低传动过程中的卡顿感，同时同步带的缓冲特性可以减少高速启停时的刚性冲击，延长传动部件的使用寿命；X轴机架调整为可移动的龙门式结构，相比固定龙门的设计，能够在相同外形尺寸下拓展有效加工行程，同时让运动部件的重量分配更均衡，

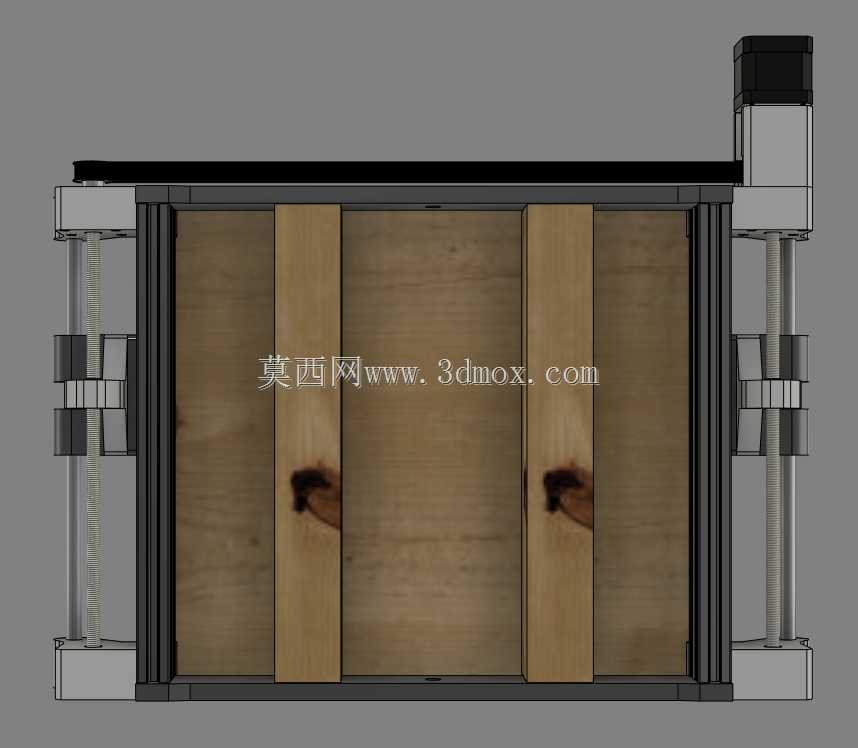

　　减少单侧负载带来的导轨磨损偏差。设备整体采用铝型材搭配钣金件的组合框架，安装边界控制在桌面级设备的常规尺寸范围内，无需额外做地基固定，普通工作台面即可完成安装放置，底部预留的安装孔位可配合压块将设备锁紧在工作台面上，避免高速加工时出现设备位移。传动部分采用光轴搭配直线轴承的导向形式，兼顾成本与运动顺滑度，主轴安装位预留了标准装夹口径，可根据加工需求更换不同功率的主轴电机，适配不同材质的切削参数要求。X、Y、Z三轴的运动行程经过重新匹配，Y轴皮带传动的张紧结构设计在机架端部，无需拆解主体结构即可完成皮带张紧度的调整，日常维护操作便捷；X轴移动机架的导向部件采用双侧对称布置，运动过程中不会出现偏载卡滞的问题，

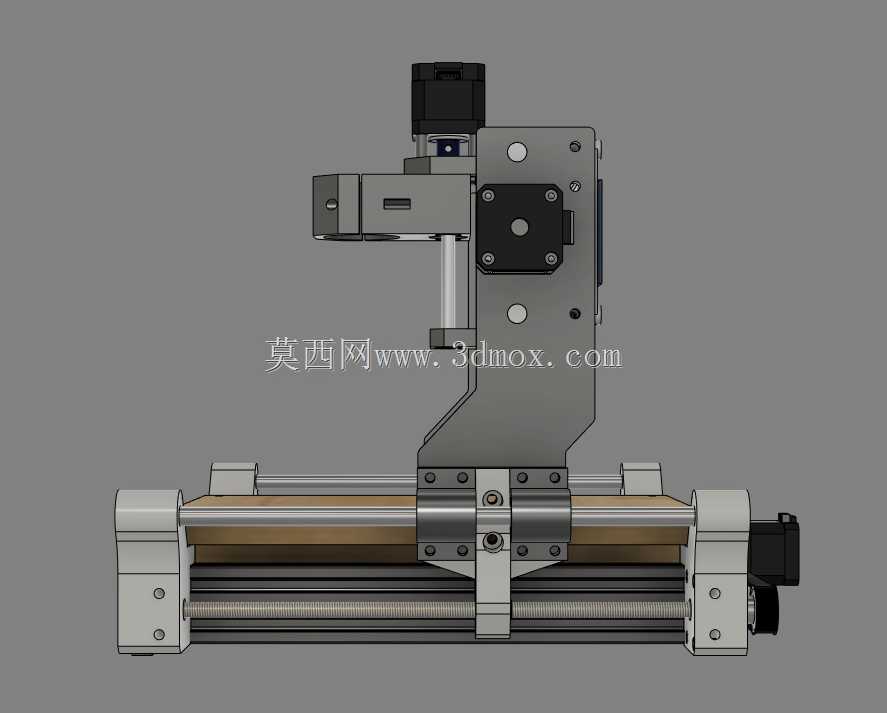

　　Z轴滑台采用垂直布置的导向结构，配合主轴装夹座的下沉设计，能够满足不同厚度工件的加工深度需求。设备的走线槽预留了足够的空间，可容纳步进电机线、主轴电源线、限位开关线的布置，避免运动过程中出现线缆拉扯磨损的问题，各轴的限位开关安装位均做了预留，用户可根据自身使用需求加装限位装置，防止超程运动带来的结构损坏。从实际加工适配性来看，该结构可兼容常规的数控控制系统，接线逻辑与通用小型数控设备保持一致，无需做特殊的程序适配，即可导入常规的雕刻、铣削加工程序完成加工，对于入门级的数控加工学习者而言，该结构的拆装难度低，可直观理解三轴数控设备的传动逻辑、运动原理，也可作为小型数控设备二次开发的基础结构，根据自身需求拓展吸尘装置、冷却装置、工件夹具等附加功能模块。
