适配M3D打印机的线轴承载阀芯支架

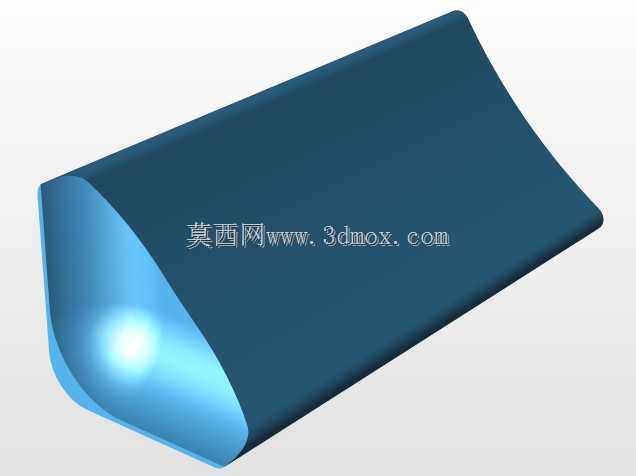

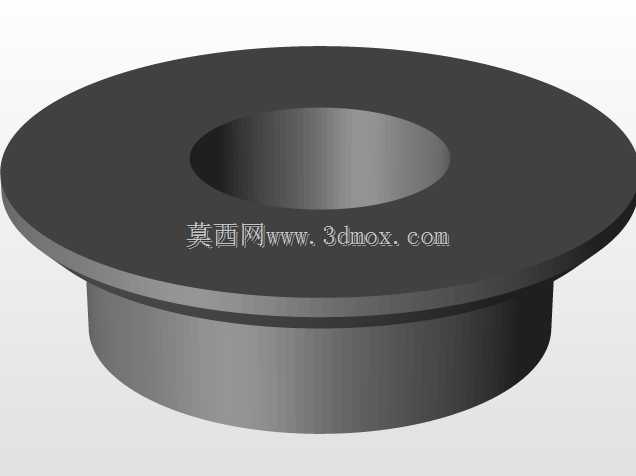

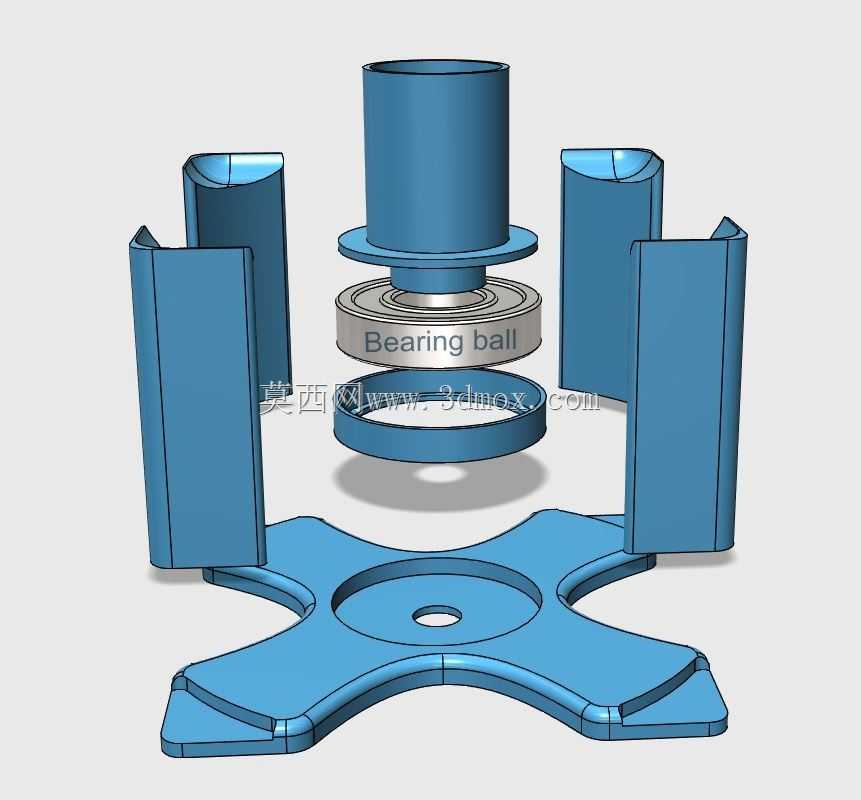

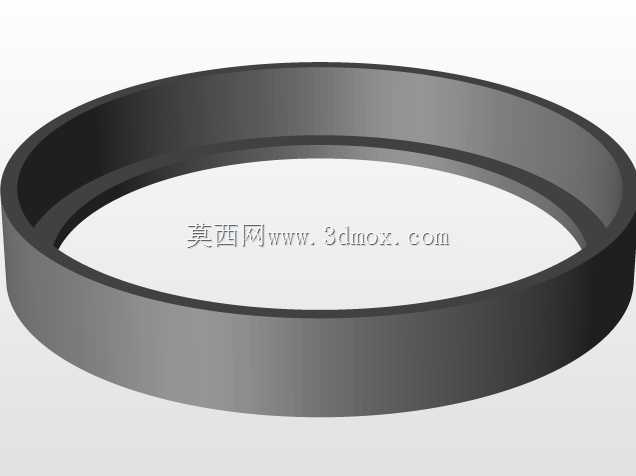

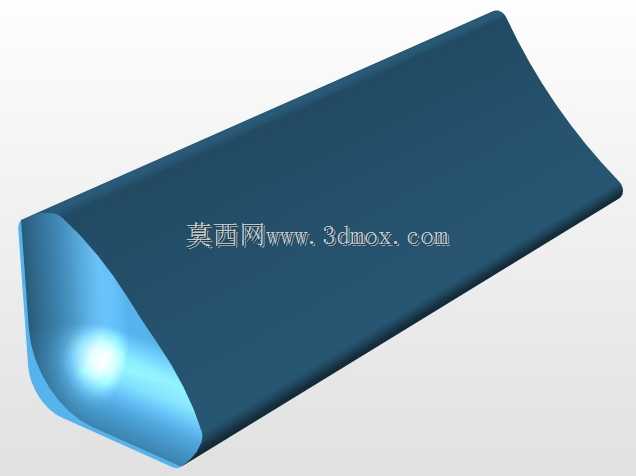

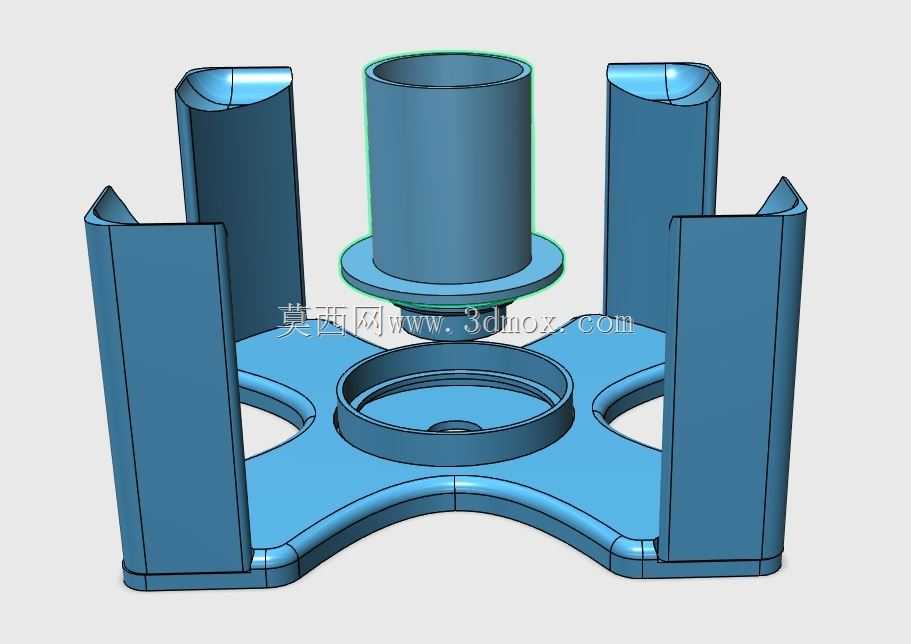

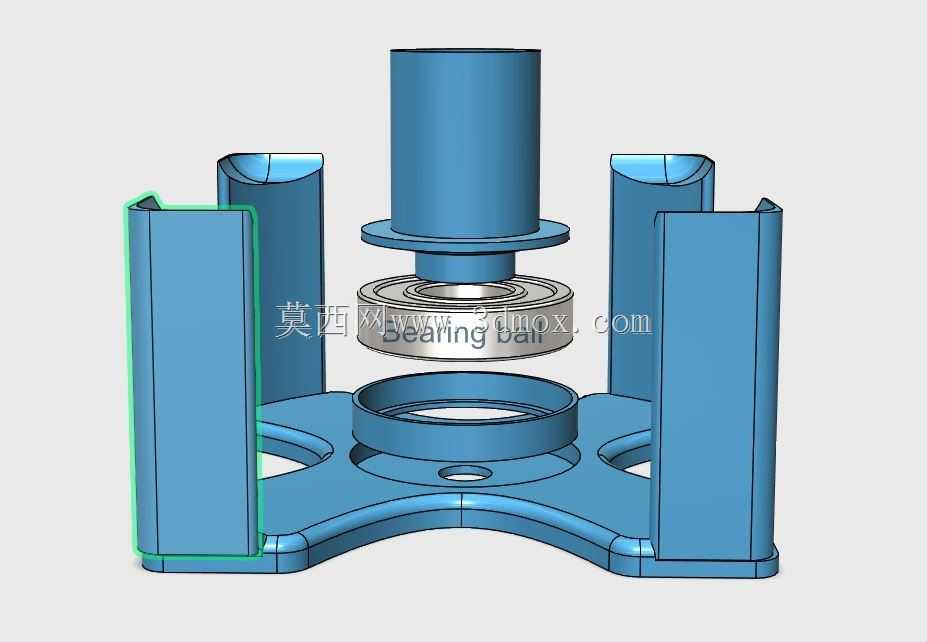

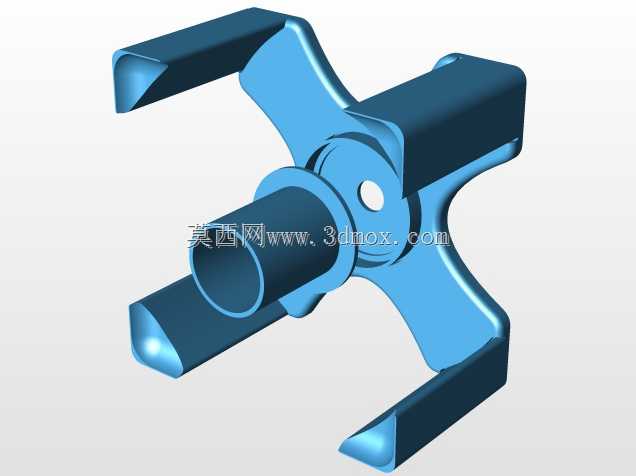

在桌面级FDM3D打印作业场景中，耗材线轴的放置位置一直是影响打印稳定性的细节要点，不少入门级机型原厂未配置底部挂载结构，线轴要么放置在机身顶部增加整机重心高度，要么外置在桌面额外占用操作空间，走线过程中还容易出现耗材弯折、送丝阻力波动的问题，这款阀芯支架正是针对这类实际使用痛点开发的配套承载构件。从结构设计逻辑来看，支架采用十字星型的底座布局，四个向外延伸的支臂末端设置了向上的立板围挡结构，安装时可直接卡入M3D打印机底部的对应卡槽位，无需额外打孔或者加装紧固件，立板的高度刚好贴合打印机底部的安装间隙，不会突出机身底面影响设备放置的平整度。底座中心设置的同轴双层筒状结构是核心的承载定位部位，下层的环形卡槽用于对准打印机底部的预装定位孔，保证支架安装后与机身的同轴度偏差控制在合理范围内，上层伸出的圆柱筒体是线轴的穿装承载位，筒体根部的凸缘结构可以对套入的线轴形成轴向限位，避免打印过程中设备振动导致线轴移位、脱落。整个支架的承载能力经过结构校核，可稳定承载1kg重量的标准耗材线轴，支臂与中心筒体的衔接位置全部做了圆弧过渡处理，既减少了3D打印生产该支架时的应力集中问题，也能避免长期承载下衔接位置出现开裂变形。从安装边界来看，支架整体外轮廓尺寸完全适配M3D打印机底部的预留安装空间，四个立板的外侧弧面与机身底部的支撑脚内侧轮廓完全贴合，安装后不会与机身内部的走线、驱动模块产生干涉，中心筒体的直径适配市面上绝大多数1kg装标准3D打印耗材线轴的内孔尺寸，线轴套入后可顺畅转动，送丝过程中阻力均匀，不会出现线轴卡滞导致的送丝不足、断料等打印故障。日常使用时，耗材从支架位置向上穿入机身底部的送丝孔，走线路径更短更顺畅，同时将线轴挂载在机身底部也能有效降低整机重心，减少打印机高速移动打印时的整机晃动幅度，间接提升打印成型的精度稳定性。
