半轮式帕克UAS合金轮毂结构设计

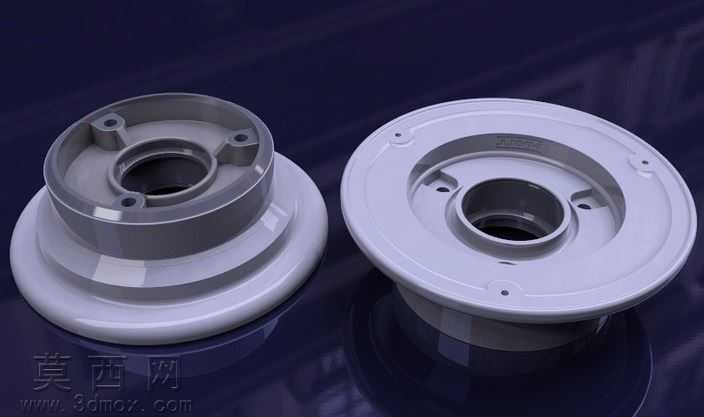

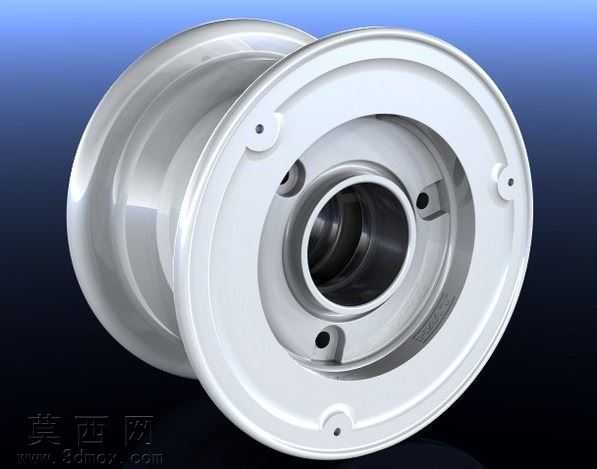

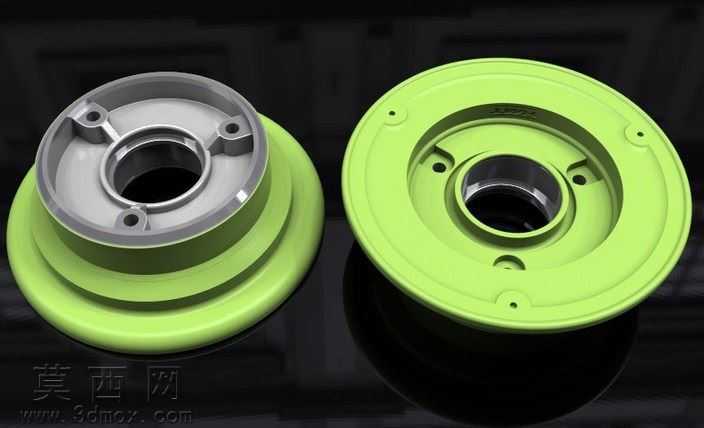

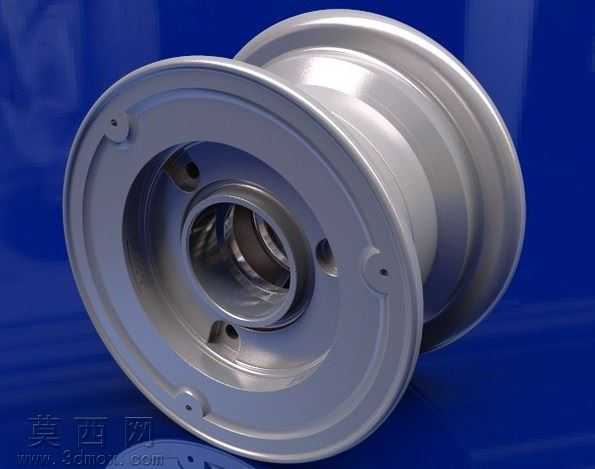

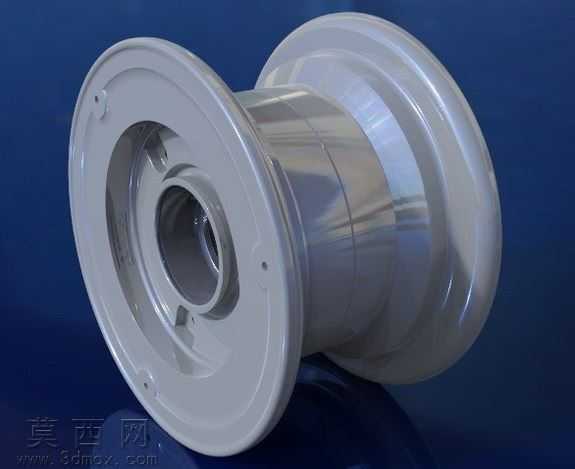

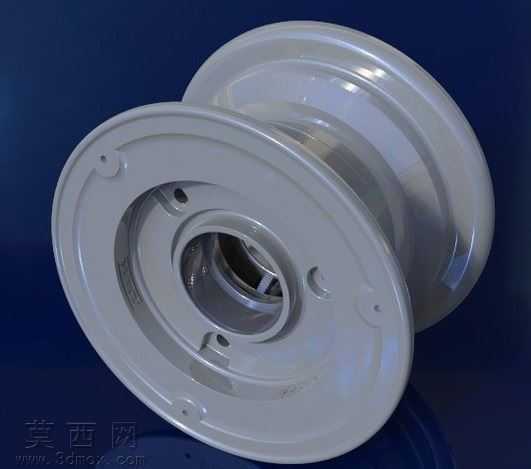

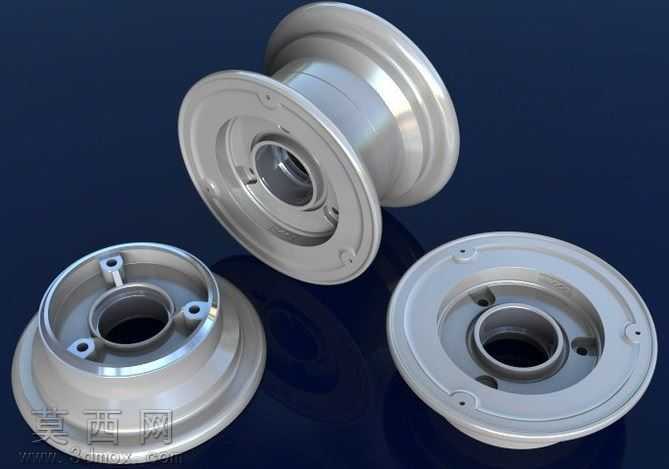

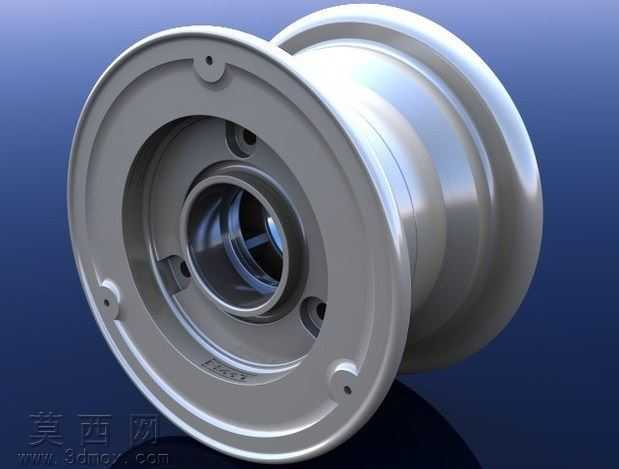

本作品为半轮构型的航空用合金轮毂三维建模成果，建模过程围绕航空轮类产品的轻量化、高强度核心需求展开，参考帕克克利夫兰系列通用航空机轮的经典结构逻辑完成整体设计。建模阶段首先完成轮毂主体回转特征的搭建，通过旋转特征生成轮辋的基础轮廓，精准还原轮辋与轮胎配合的密封槽、挡边结构，保证轮辋部分的尺寸精度满足航空轮胎的装配适配要求。针对轮辐与安装法兰部分，采用拉伸、切除、阵列组合的特征建模方式，精准还原法兰盘上的安装孔位、定位沉孔结构，孔位的分布角度、孔径尺寸均参考航空轮的安装标准设定，保证轮毂与起落架轴系的装配匹配度。材质设置阶段为模型赋予航空铝合金材质，调整材质的金属粗糙度、反射率参数，还原锻造铝合金表面的细腻金属质感，渲染阶段采用深蓝色纯色背景突出轮毂主体，通过三点布光方案打亮轮毂的轮辋曲面、法兰端面与中心轴承孔结构，清晰呈现轮毂各部分的曲面过渡与结构细节。模型完整还原了半轮结构的设计特点，将轮辋与安装法兰整合为单一整体构件，减少了分体式轮毂的连接结构，在保证结构强度的同时有效降低整体重量，中心轴承孔位置预留了轴承安装的台阶结构，可适配对应规格的航空轮轴承组件，法兰盘上的减重孔在不影响结构强度的前提下进一步削减了构件冗余重量。整体建模过程严格遵循机械建模的参数化逻辑，所有特征均保留完整参数可编辑性，可根据实际使用需求调整轮辋直径、法兰孔位分布、轴承孔尺寸等核心参数，适配不同规格的轻型航空起落架使用场景，模型的曲面过渡顺滑无破面，所有安装配合面均设置合理的工艺倒角，避免应力集中问题，符合航空零部件的结构设计规范。
