高精度机械式外径千分尺测微头结构

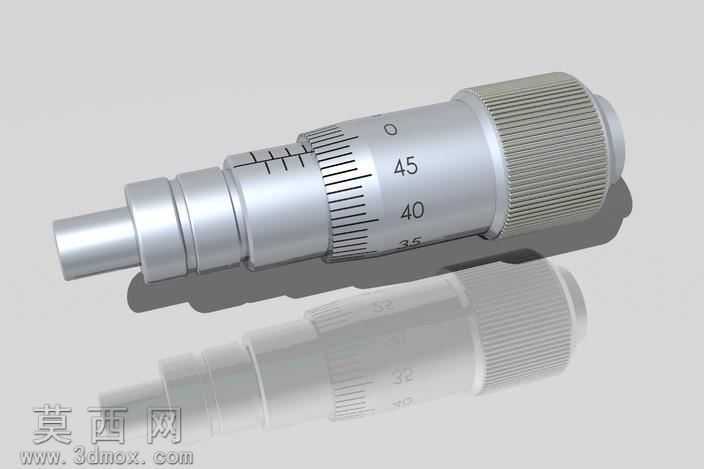

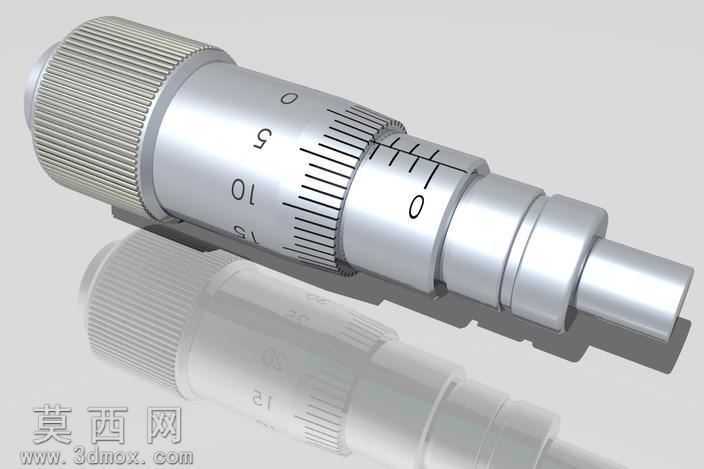

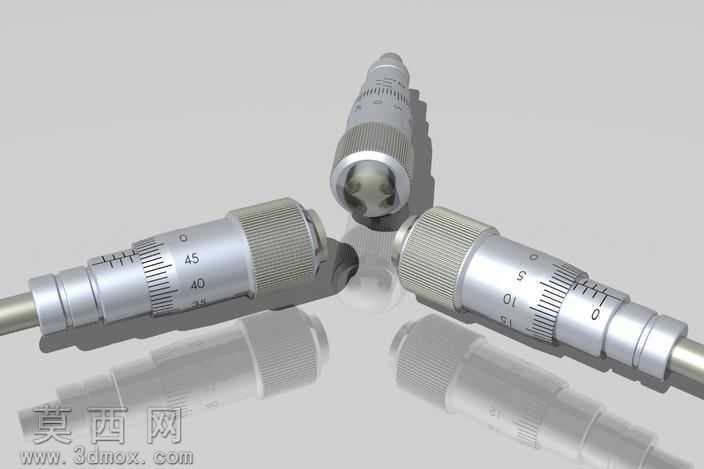

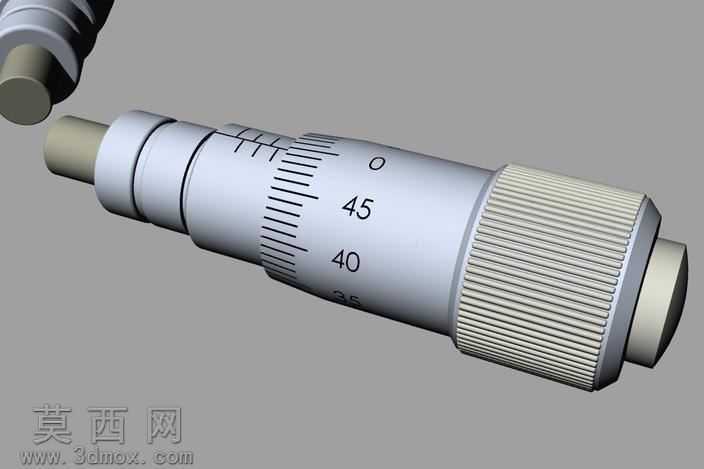

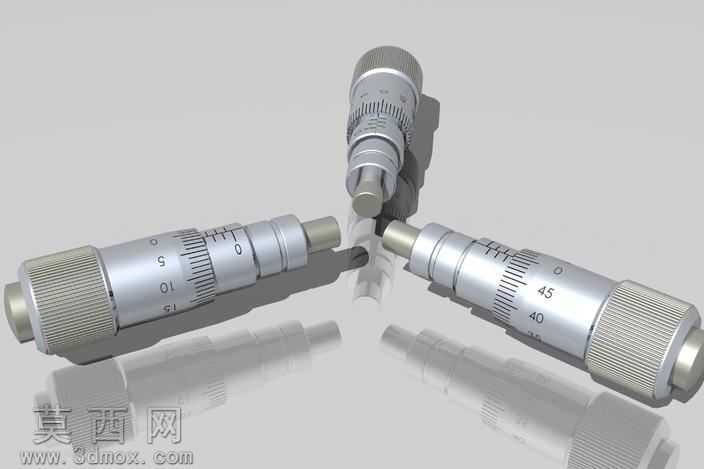

本作品为机械式千分尺测微头的三维建模成果，建模过程严格遵循机械量具的真实生产尺寸与装配逻辑，完整还原了测微头的全部核心结构。建模初始阶段先梳理测微头的传动逻辑：测微螺杆的轴向位移与微分筒的旋转角度严格对应，螺距采用标准公制0.5mm规格，微分筒圆周均匀刻画50等分刻度，每格对应0.01mm进给量，固定套筒上同时刻有毫米刻度与半毫米刻度线，与真实量具的读数规则完全匹配。建模时优先构建基准轴，以测微螺杆的中心轴线为全局装配基准，依次完成固定套筒、微分筒、测力装置、锁紧结构的零件建模：测微螺杆的测量端面做平面度公差约束，保证与被测工件接触时的贴合精度；微分筒外表面的滚花纹理采用圆周阵列特征实现，还原真实产品的防滑握持结构，滚花的齿距、齿深均参考实物比例设置；固定套筒的刻度线采用拉伸切除结合线性、圆周阵列完成，刻度数值的排布位置严格对齐基准线，避免出现读数偏差；尾部的测力棘轮结构单独建模，还原其过载打滑的结构特征，保证测量时施加恒定测力，避免工件被压损或测量压力不足导致误差。材质渲染阶段，主体金属结构采用哑光不锈钢材质，调整金属粗糙度参数模拟真实量具的磨砂金属质感，避免过度反光影响结构展示；刻度线采用哑光黑色涂层材质，与银色金属本体形成清晰视觉对比；测微螺杆的测量端面做轻微抛光处理，体现精密加工的表面光洁度。渲染时采用柔和的侧上方打光，搭配浅灰色背景，同时添加半透明倒影效果突出结构的立体感，各零件间的装配间隙严格控制，既还原真实产品的装配公差，又避免出现干涉穿模问题。整体建模过程未做结构简化，所有可活动部件均保留装配约束逻辑，可直观展示测微头旋转进给的工作原理，清晰呈现精密量具的结构设计细节，能够用于机械测量原理教学、量具结构认知等场景。
