高精度电子数显游标卡尺三维建模作品

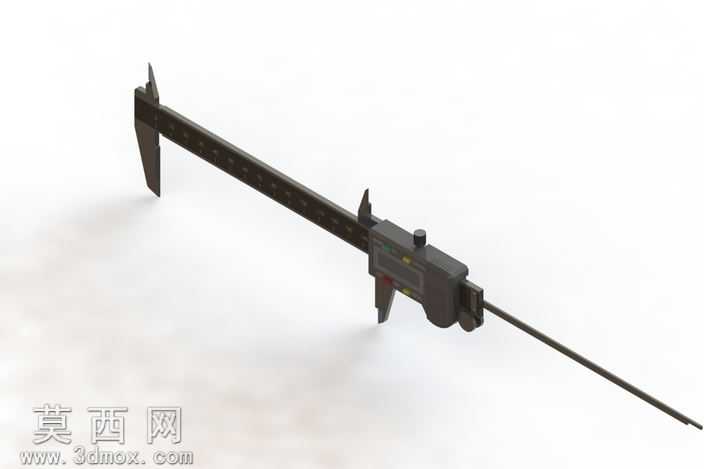

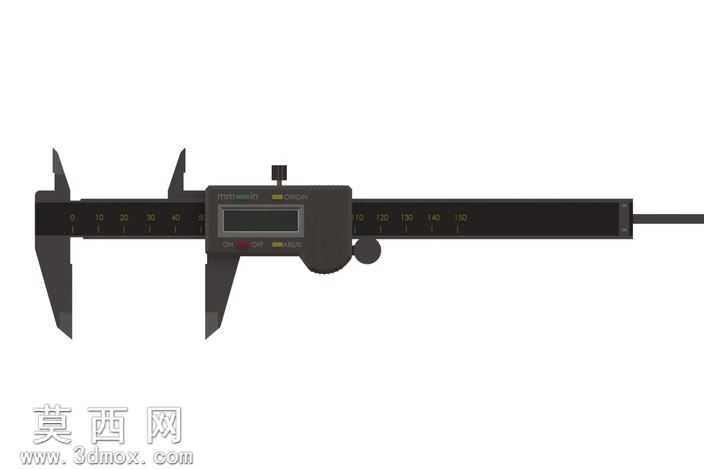

本作品为电子数显游标卡尺的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了数显卡尺的全部功能结构与外观细节。建模阶段以卡尺的实际装配逻辑为核心，首先构建尺身主体结构，精准还原主尺刻度基准面、内外测量爪的形位公差，保证测量面的平面度与平行度符合实物的精度要求，尺身的防滑纹理、深度测量杆的伸缩槽结构均做了精细化的特征处理，未做过度简化。针对数显模块部分，建模时还原了显示屏安装槽、功能按键的凸起结构、电池仓的卡扣配合结构，同时对滑动游标部分做了装配级的特征还原，包括游标与尺身的滑动配合导轨结构、制动锁紧螺丝的螺纹特征、滚轮微调结构的啮合细节，保证各部件的装配间隙符合实际产品的配合公差，可直接用于虚拟装配验证与运动仿真。材质与渲染阶段，针对不同部件做了区分化的材质赋予：尺身主体采用哑光不锈钢材质，调整金属粗糙度参数还原量具表面的磨砂金属质感，避免过度反光影响结构展示；数显模块外壳采用黑色哑光工程塑料材质，添加细微的颗粒质感还原注塑件的表面特征；显示屏部分采用半透明深色玻璃材质，添加轻微的屏幕反光效果，模拟真实数显屏的视觉表现；锁紧螺丝、微调滚轮等小部件采用亮面镀铬金属材质，与尺身的哑光金属形成质感区分，提升模型的视觉层次感。设计思路上以实用性为核心，模型保留了通用的格式兼容性，可直接导入各类三维场景用于工业教学演示、测量工具虚拟展示、装配实训课件制作等场景，建模过程中对非关键的内部电路结构做了合理简化，在保证外观与装配结构完整的前提下控制模型体量，同时所有特征均采用参数化建模方式生成，可根据不同量程的卡尺设计需求快速调整尺身长度、测量爪尺寸等参数，适配不同规格的数显卡尺衍生设计，整体模型结构严谨，细节还原度高，符合工业级三维模型的使用标准。
