多功能组合三角尺量角器绘图工具设计

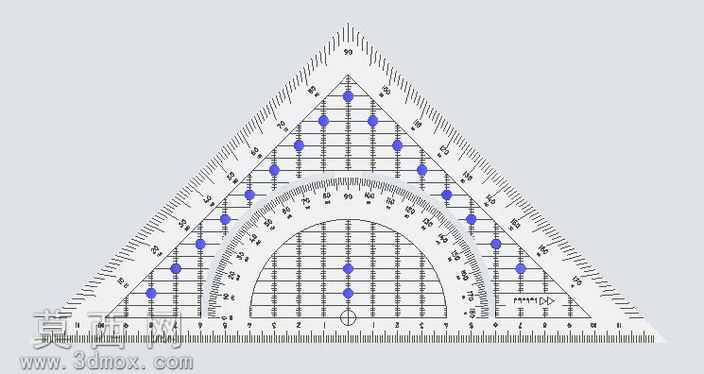

本作品为集成直尺、三角尺、量角器功能的组合式绘图测量工具三维建模成果，建模过程围绕日常绘图使用的实际需求展开，首先完成整体等腰直角三角外形的轮廓构建，精准控制三角尺的斜边与两直角边的角度公差，确保直角角度误差控制在绘图允许的极小范围内。在刻度建模环节，严格遵循公制长度测量标准，沿三角尺三条外边缘逐一刻画毫米、厘米级长度刻度，刻度线的长度、间距完全符合常规绘图尺的使用习惯，长刻度对应整厘米单位、短刻度对应毫米单位，同时在刻度旁预留清晰的数字标识位置，保证读数直观便捷。在三角尺内部集成半圆形量角器结构，量角器的圆心精准定位在三角尺底边中点位置，沿半圆弧线均匀刻画0到180度的角度刻度，每一度的刻度间距均匀一致，长刻度对应整十度角度、短刻度对应单度角度，满足角度测量与绘制的使用需求。建模过程中对尺身的镂空网格结构做了精细化处理，网格线条均匀排布，既减轻了尺身整体重量，也保留了足够的结构强度，同时在尺身关键定位点设置凸起的定位标识点，方便绘图时快速对齐基准位置。材质渲染阶段选用高透明度的硬质工程塑料作为基础材质，调整材质的透光率、表面粗糙度参数，模拟真实塑料绘图尺的通透质感与轻微磨砂表面效果，刻度部分采用深色耐磨油墨材质，与透明尺身形成清晰的视觉反差，保证刻度清晰易读。结构设计上充分考虑实际使用的握持舒适度，对尺身所有边缘做圆角钝化处理，避免尖锐边角划伤使用者，同时控制尺身整体厚度均匀一致，保证绘图时尺身与纸面贴合平整，不会因尺身翘曲影响绘图精度。整个建模过程从基础轮廓搭建到细节刻度刻画，再到材质质感调试，全程围绕实用绘图工具的功能属性展开，还原了日常学习、工程绘图场景中常用组合三角尺的完整结构与外观特征，可作为文具产品设计、绘图工具演示的数字化模型参考。
