法兰安装式小型气动执行组件结构

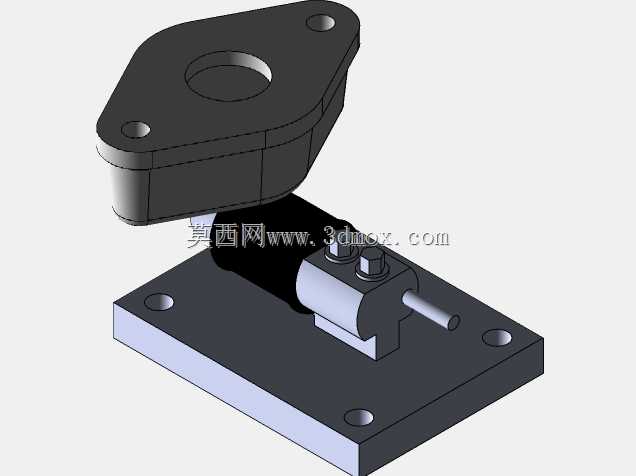

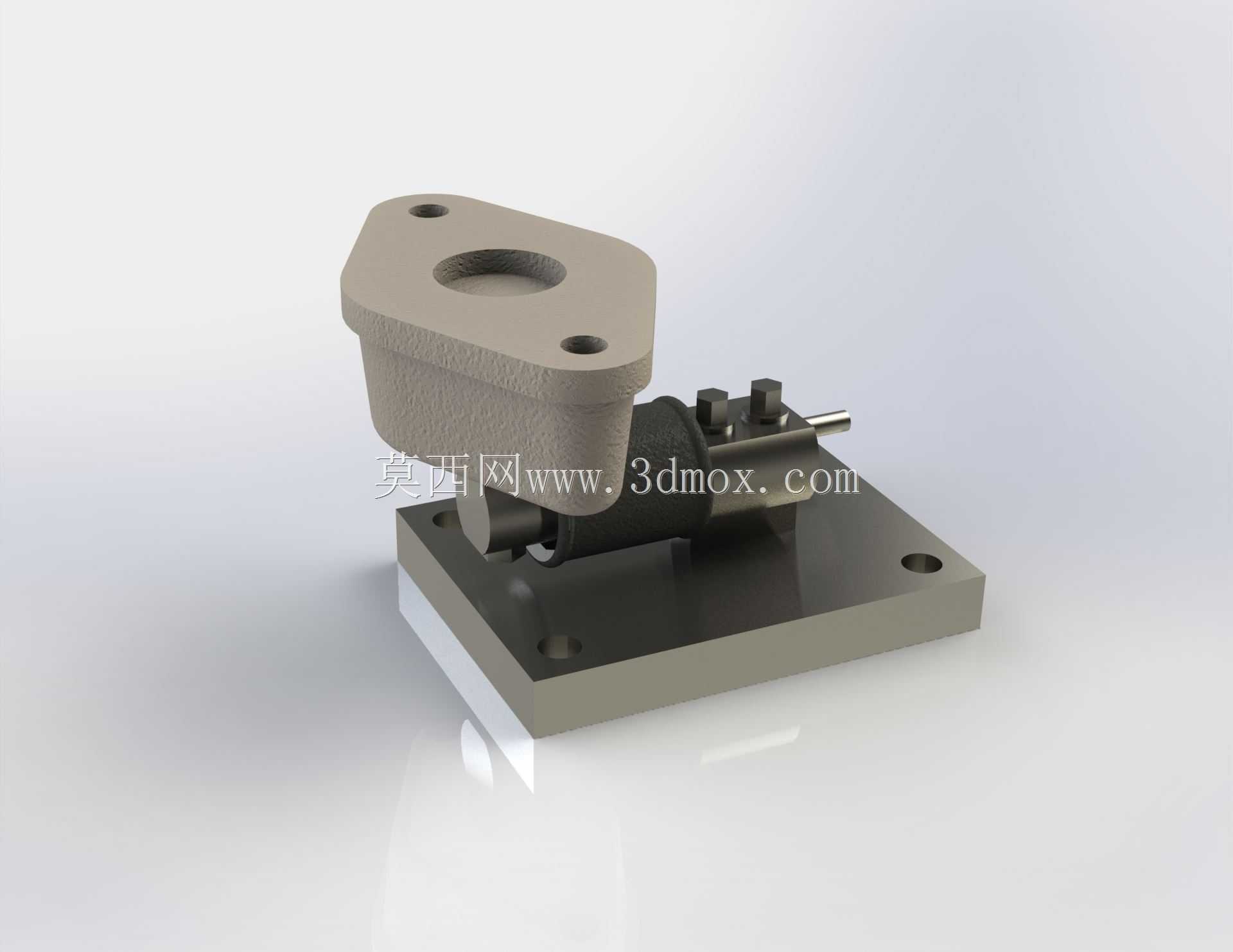

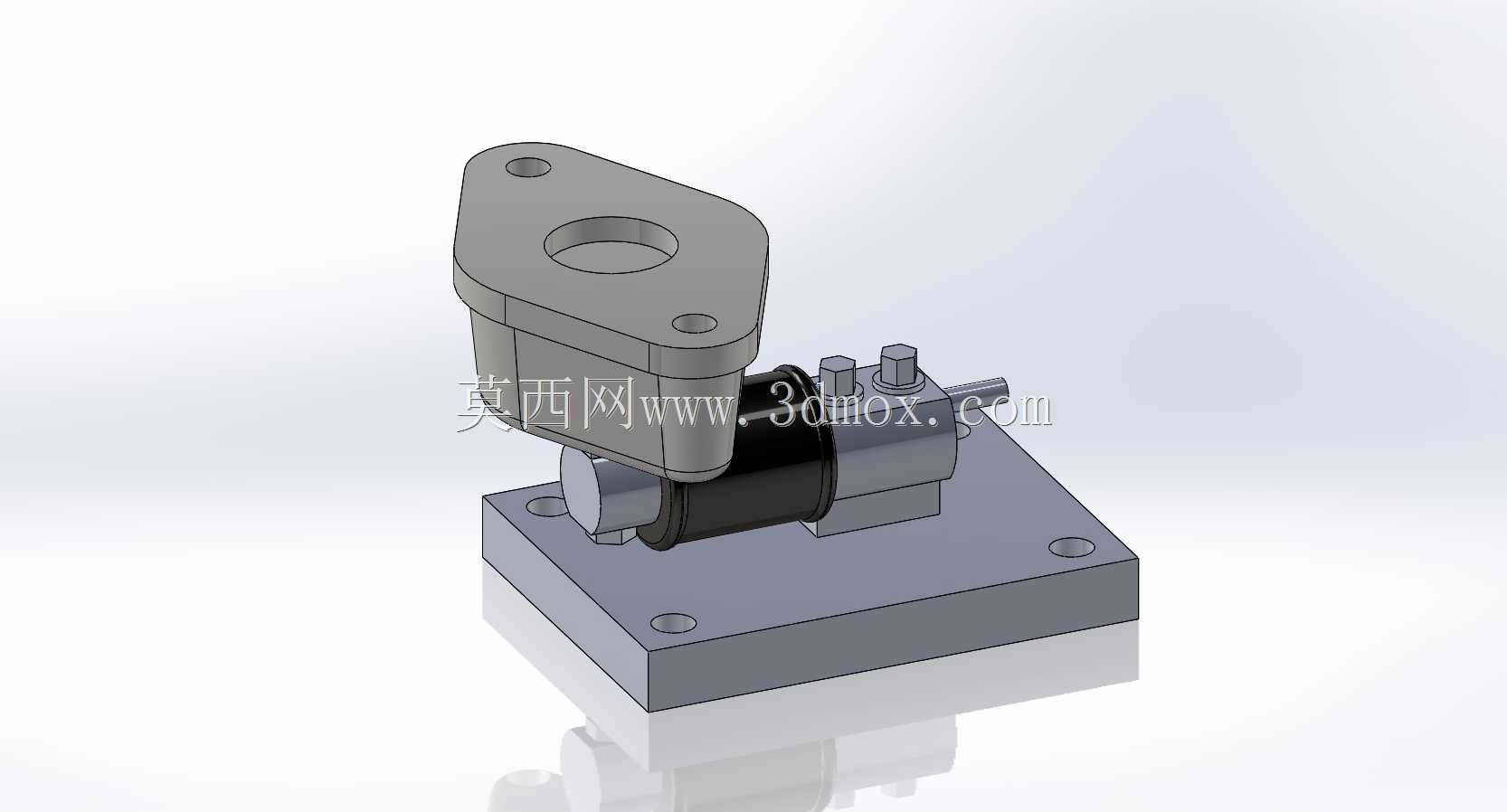

这类带法兰安装座的气动执行组件，常应用在小型自动化生产线的工位执行端，比如轻工包装设备的物料推送、小型工装夹具的夹紧动作输出，也可集成在实验类检测设备的试样切换机构中，作为直线往复动作的动力输出单元使用。从结构设计来看，上部的异形法兰安装座采用两孔定位安装方式，法兰端面做了沉孔设计，安装时螺栓头部可完全沉入沉孔内，不会突出法兰端面影响对接管路或者其他连接件的贴合精度，法兰中心的通孔为介质流通通道，内壁做了粗糙度控制，避免介质输送过程中产生不必要的阻力损失。下部的方形安装底板设置了四个安装孔，孔位间距按照常规小型气动元件的安装规范设计，可直接固定在设备的安装基板或者型材支架上，底板与上部缸体部分的连接采用了嵌入式定位结构，装配时先通过定位止口保证缸体与底板的同轴度，再用紧固件锁紧，能有效避免动作过程中缸体出现偏移，保证输出轴的动作直线度。输出轴端设置了两个锁紧调节螺母，可根据实际行程需求调整轴端的伸出限位位置，适配不同工位的动作行程要求，不需要额外加装外置限位块，减少了外围附件的配置成本。设计过程中优先考虑了装配的便捷性，所有零部件的配合公差都按照基孔制配合选取，缸体与端盖的配合采用H7/h6的间隙配合，既保证装配时能顺利推入，又不会因为间隙过大导致介质泄漏。安装边界方面，上部法兰的最大外轮廓尺寸控制在较小范围内，可适配狭窄空间内的安装需求，下部底板的厚度经过刚度校核，在额定输出力的作用下不会产生明显形变，保证长期运行的稳定性。这类组件在装配建模时，需要重点核对各运动部件的干涉情况，尤其是输出轴伸出到最大行程时，轴端与外部连接件的间隙，以及活塞在缸体内运动到极限位置时，与端盖的预留缓冲间隙，避免实际运行时出现硬碰撞损坏零件。同时法兰端面的密封槽尺寸需要严格对应标准密封件的规格，保证密封压缩量在合理范围内，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现泄漏问题。
