Wemos D1迷你板配套BME280传感器防护外壳

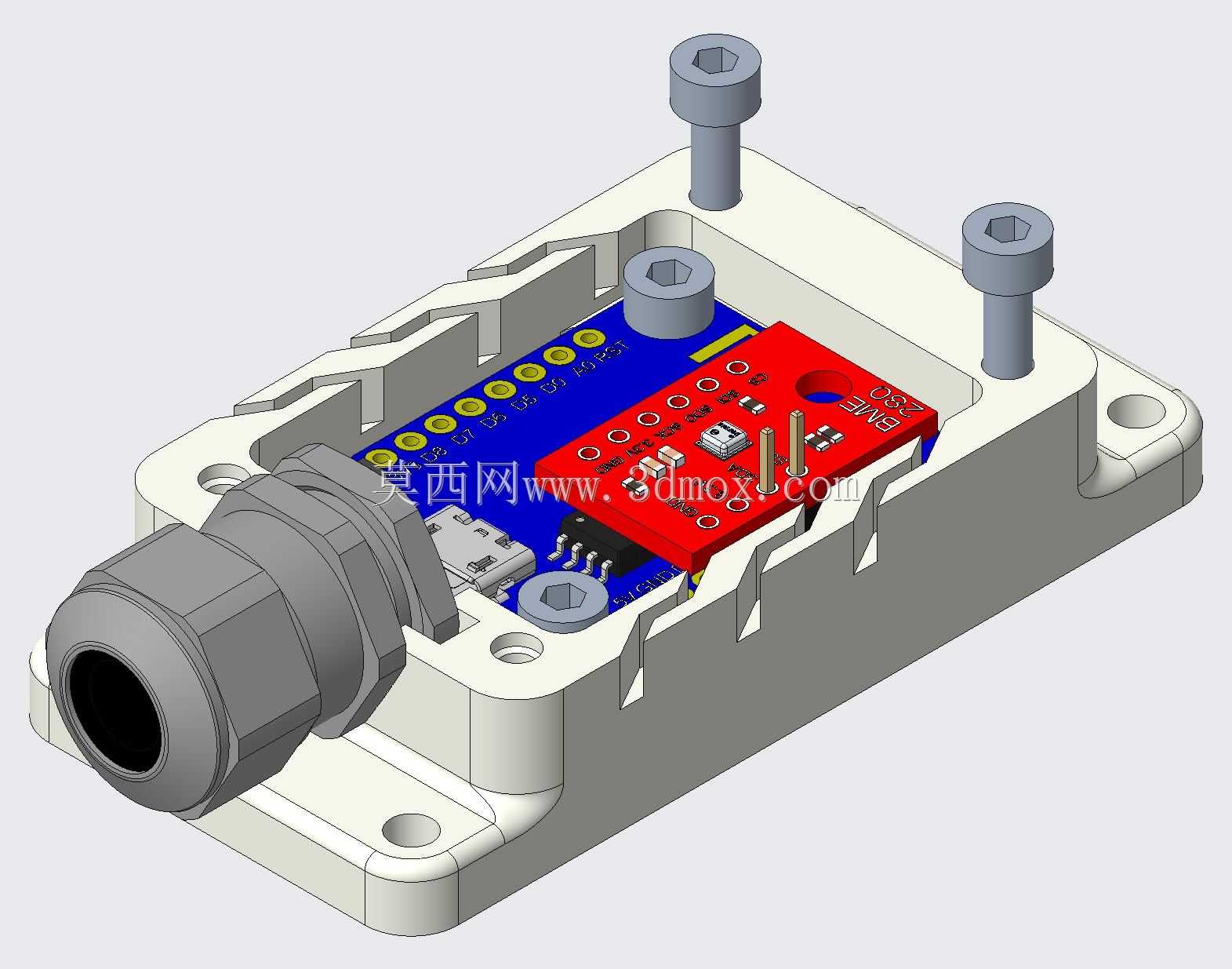

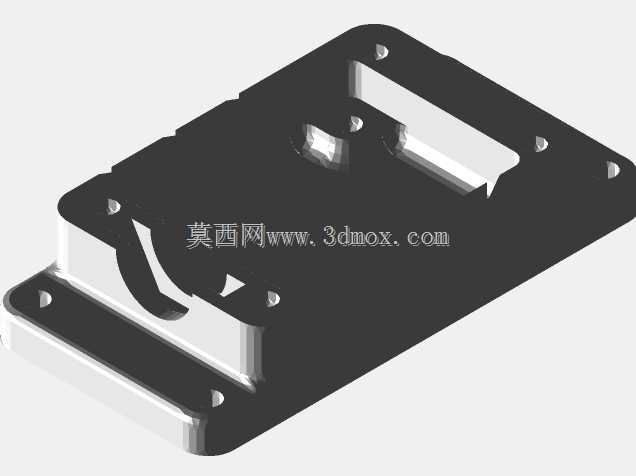

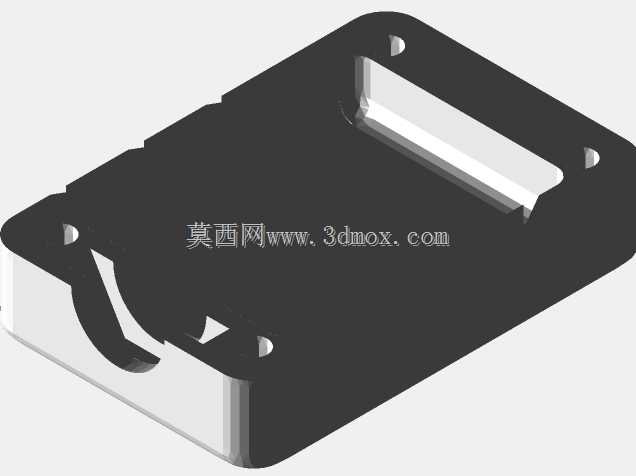

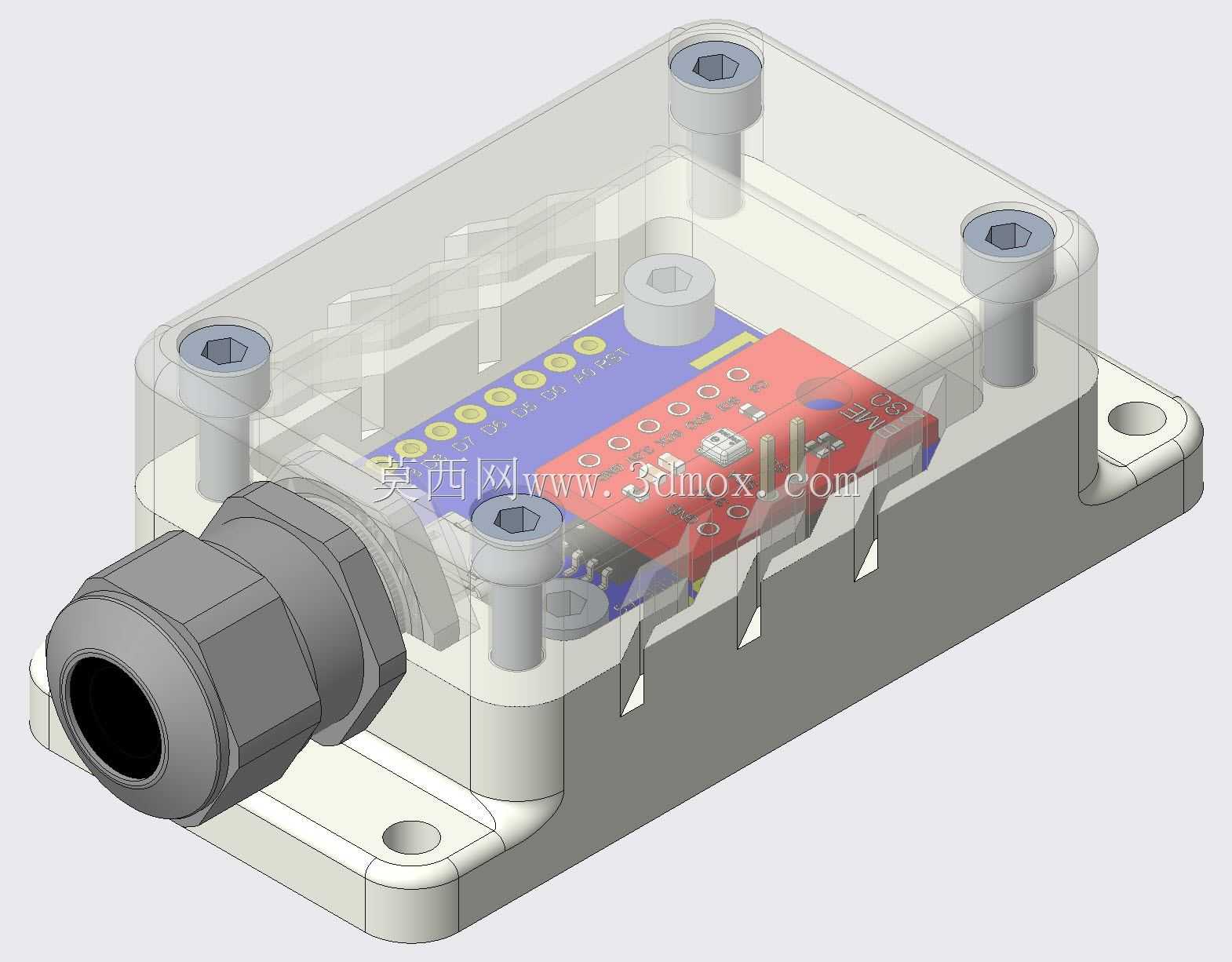

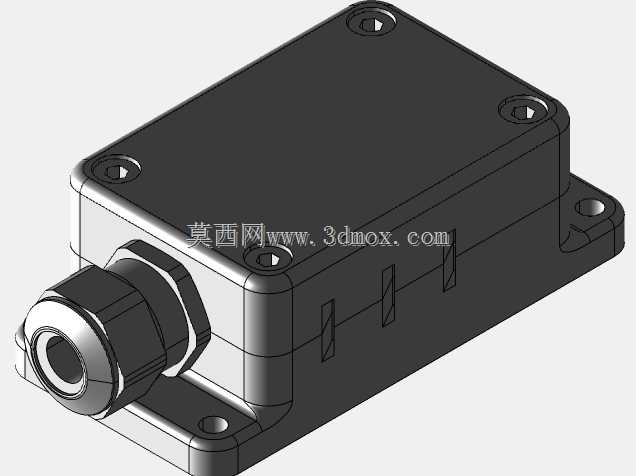

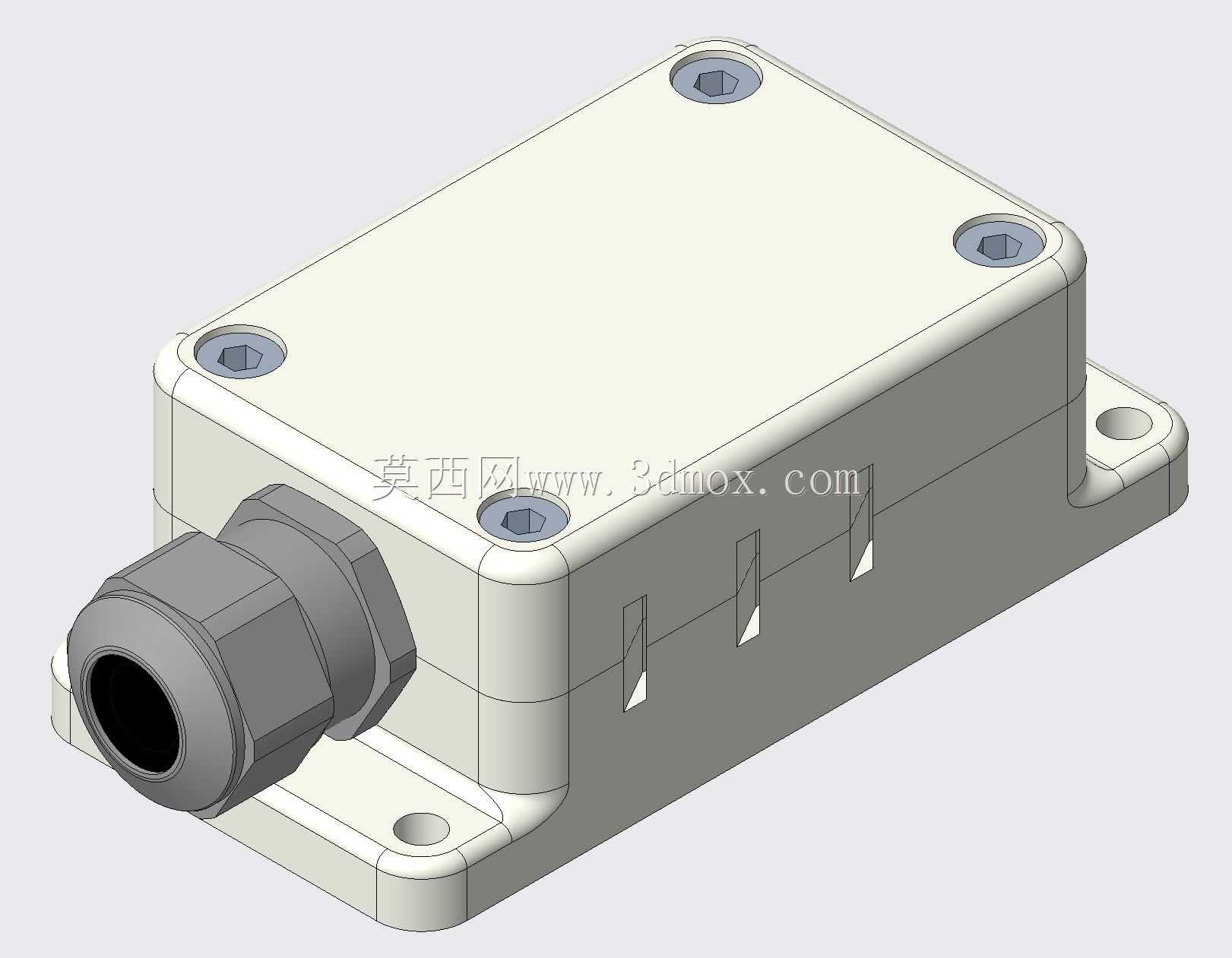

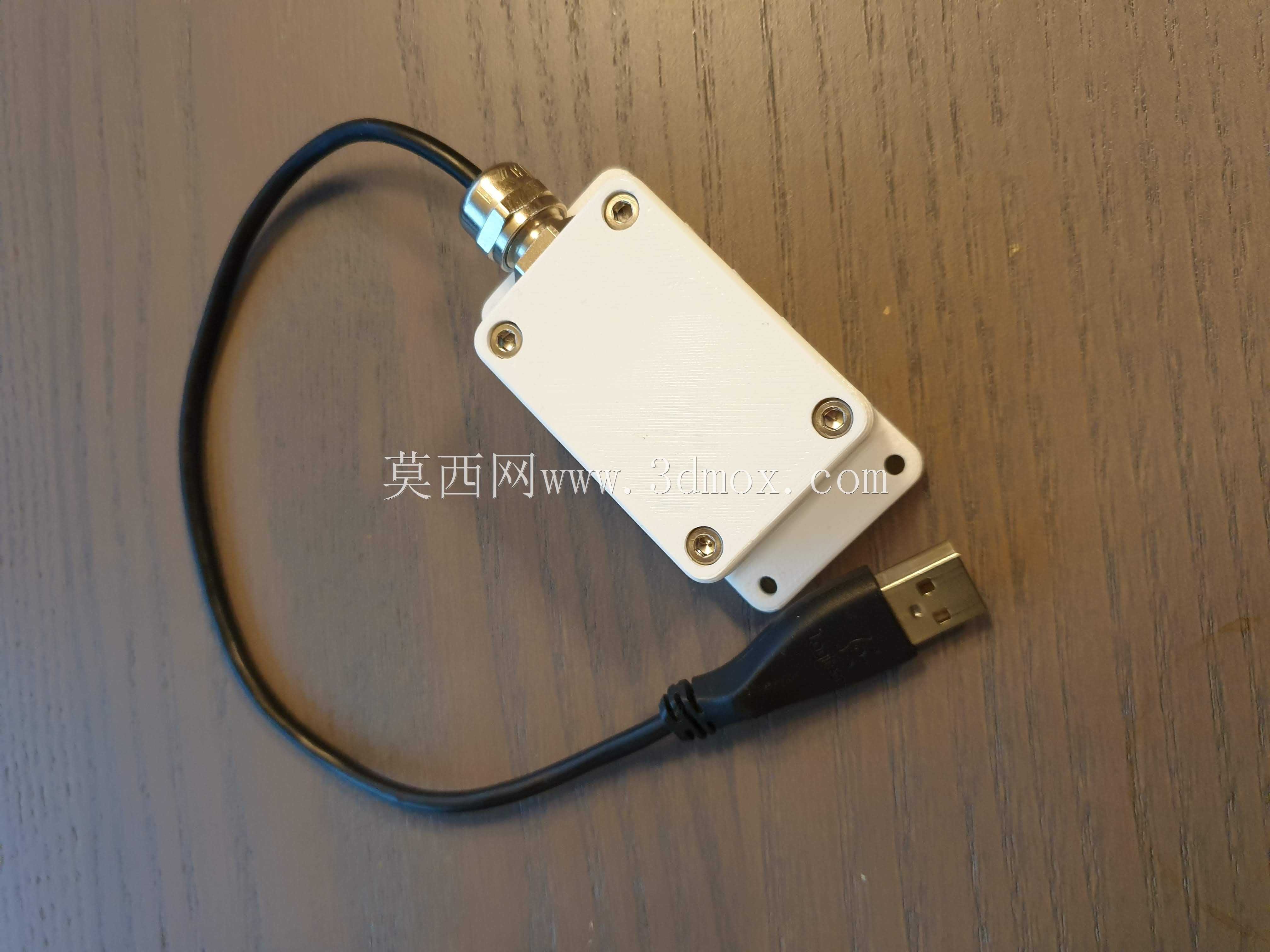

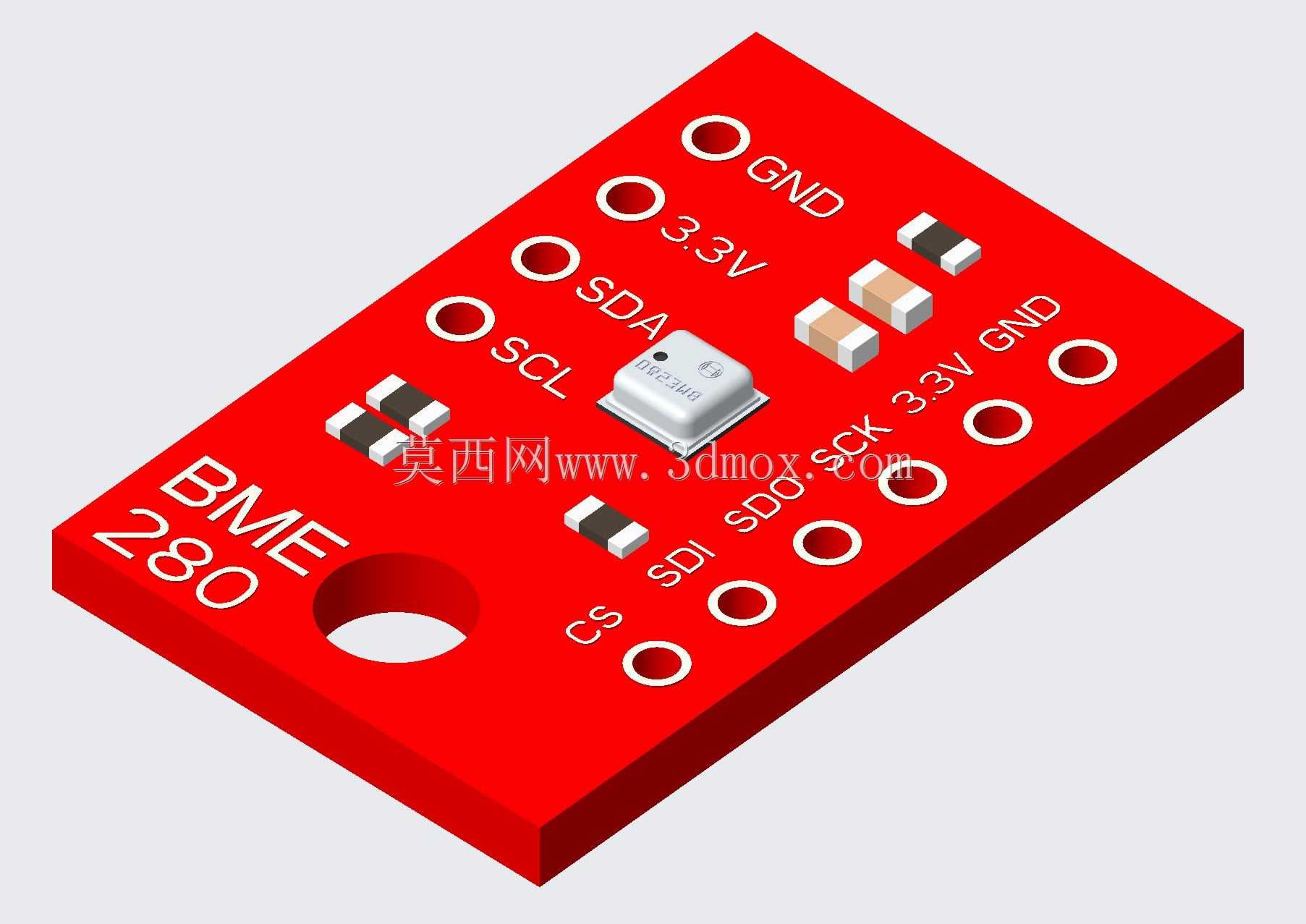

这款小型防护壳体主要面向嵌入式传感节点的户外部署场景设计，适配Wemos D1 mini V.3开发板与BME280环境传感器的组合安装，也可兼容尺寸接近的同规格传感模组，解决裸露电路板在工业现场、户外监测点位易受粉尘、潮气、外力磕碰损坏的问题。从结构设计逻辑来看，壳体采用上下分体式结构，上盖做半透明可视化设计，无需开盖即可快速观察板载指示灯的运行状态，下壳集成带安装耳的底座，安装耳预留标准通孔，可直接通过M3螺栓固定在墙面、设备机架、监测立杆等安装面上，安装孔位的间距经过反复校核，适配多数工业现场的常规安装点位间距，无需额外打孔改造安装面。壳体侧面预留M12电缆密封套的安装接口，可直接配套标准M12防水格兰头，实现线缆进线处的IP65级密封防护，避免雨水、粉尘从进线缝隙进入壳体内部，适配户外温湿度监测、小型工业设备状态采集、室内环境多点监测等场景的防护需求。内部的定位筋条完全贴合Wemos D1 mini V.3板的外形轮廓，同时预留BME280传感器的安装空间，板卡装入后不会出现窜动，上下盖通过四颗内六角螺栓锁紧，螺栓柱的位置避开板载元件的最高高度，合盖后不会出现压件、顶坏电路板元件的问题。壳体壁厚按照FDM3D打印的工艺要求做了均匀化处理，壁厚控制在1.8-2mm区间，既保证打印成型后的结构强度，又不会因壁厚过大导致打印变形、耗材浪费，内部的走线槽预留了足够的空间，方便传感器与开发板之间的杜邦线连接，不会出现合盖时夹线的问题。在实际使用中，这类小型传感节点常部署在厂区管廊、农业大棚、楼宇设备间等位置，这款壳体的外形尺寸控制紧凑，不会占用过多安装空间，边角做了R2圆角处理，避免安装过程中锐边划伤操作人员，上盖与下壳的贴合面做了0.2mm的止口设计，配合密封垫可进一步提升防护等级，即使在高湿、多粉尘的工况下也能稳定保护内部电子元件。设计过程中充分考虑了3D打印的成型特性，所有结构均无大角度悬空面，打印时无需添加过多支撑，减少后期支撑去除的工作量，同时保证安装面的平面度，固定后不会出现壳体翘曲导致的密封失效问题。
