超声波测距模块专用固定安装支架

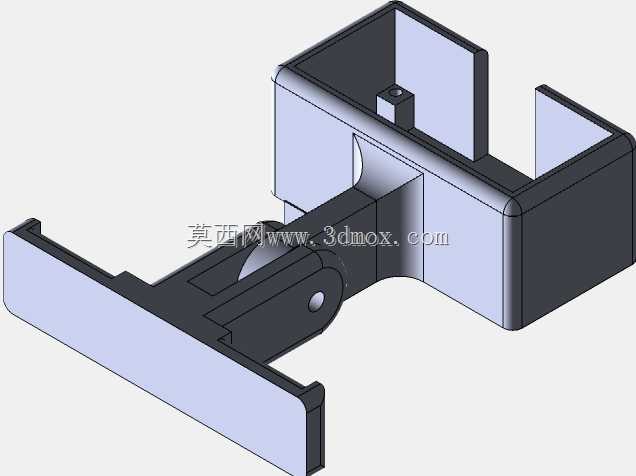

在嵌入式智能检测、小型机器人避障、自动化工位物料到位检测、开源硬件创客项目等场景中，HC-SR04超声波测距模块是应用极广的非接触式测距部件，这类模块本身没有自带安装结构，直接用胶带或扎带固定不仅容易出现探测角度偏移，长期使用还会因为设备振动出现松脱，直接影响测距数据的准确性，配套的专用固定支架就是为解决这一实际工程问题设计的。这款支架的设计完全贴合HC-SR04模块的外形轮廓，预留的模块嵌合槽刚好卡住模块两侧的壳体边缘，不需要额外粘接就能限制模块的前后、左右窜动，支架上的定位孔位和模块本身的安装孔完全对正，穿入微型螺丝就能完成模块与支架的刚性连接，不会出现长期使用后模块下垂、探测面歪斜的问题。从安装边界来看，支架整体采用扁平化设计，整体厚度控制在较薄的区间，不会额外占用过多的安装空间，支架底部预留的两个固定安装孔可以适配M2/M2.5规格的螺丝，既可以固定在亚克力创客架、铝型材小型设备框架上，也能直接安装在PCB电路板的预留固定位上，适配多种不同的安装基体。设计时特意将支架的探测端开口做了下沉处理，模块装入后两个超声波探头的端面刚好和支架前端面齐平，不会因为支架边框遮挡探头的声波发射与接收角度，保证15度的圆锥探测声场完全不受遮挡，避免支架本身产生的声波反射造成测距误触发。在实际设备装配中，这款支架可以快速完成模块的定位，不需要调试人员反复调整模块的俯仰角度，只要将支架贴合安装基准面锁付螺丝，就能保证模块的探测方向和设计方向完全一致，大幅减少小型智能设备的装配调试时间。针对移动机器人这类存在持续振动的使用场景，支架的嵌合槽边缘做了微小的倒扣结构，模块卡入后即使受到持续振动冲击也不会从支架中脱出，相比单纯用螺丝固定的结构，抗振表现更好，同时支架的边角都做了圆角处理，不会在装配时划伤操作人员的手部或是刮伤设备内部的导线绝缘层。在物料检测工位的应用中，这款支架可以将测距模块稳定固定在工位侧方，精准检测传送带上经过的物料有无，不会因为传送带运行的振动导致模块移位，保证检测信号的稳定性，避免出现漏检、误检的情况。
