部件称重用简易称重传感安装结构

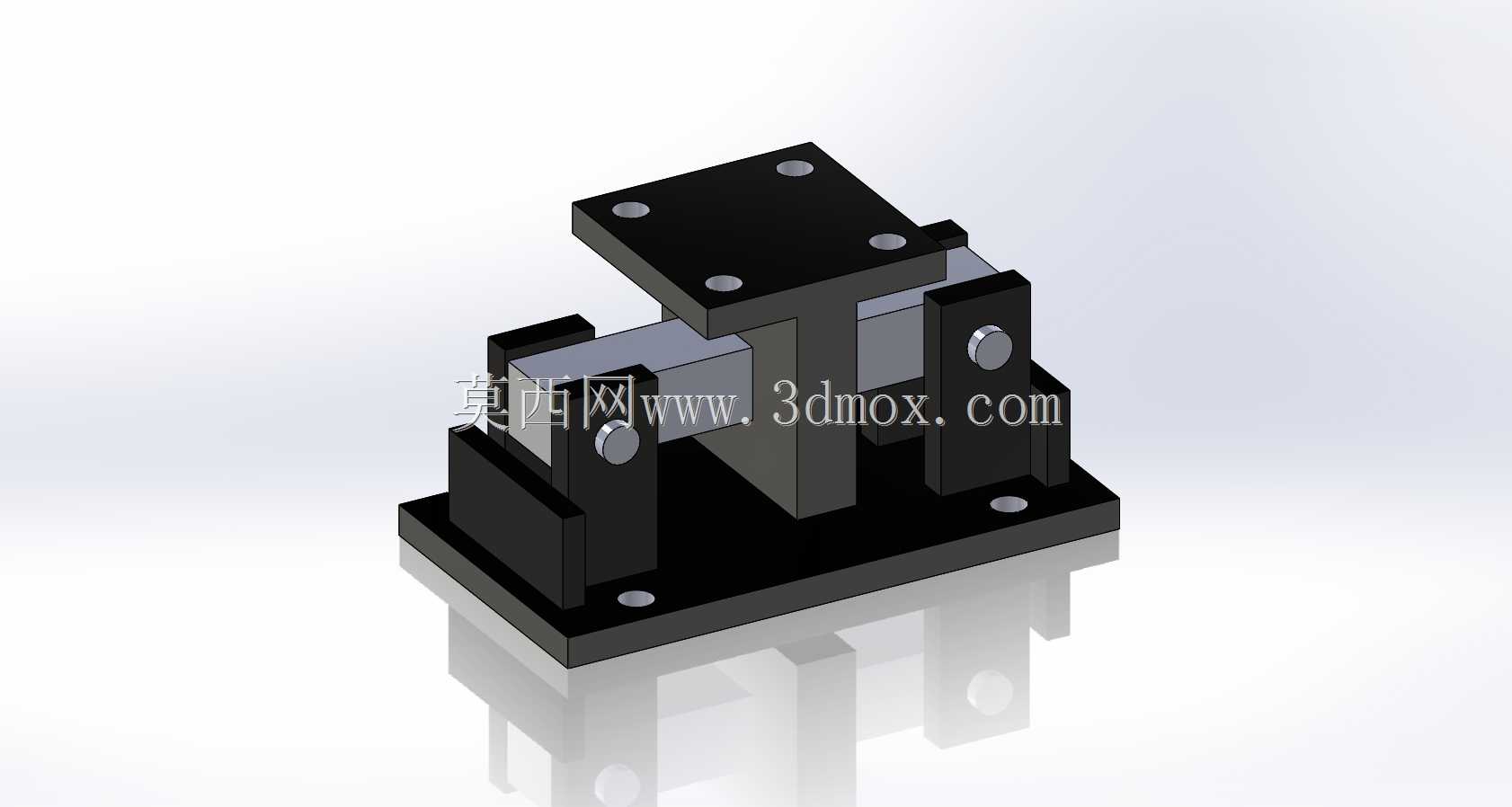

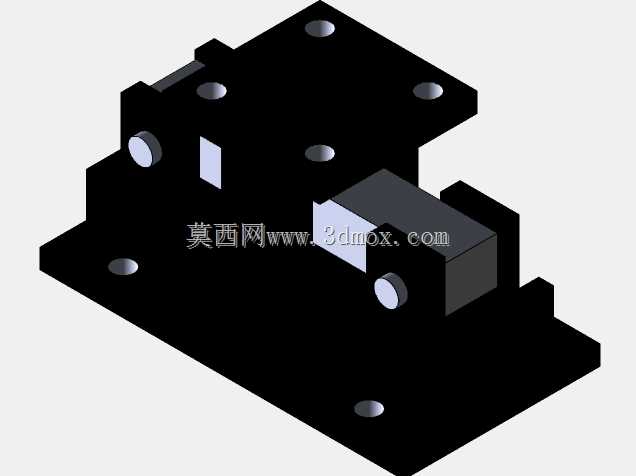

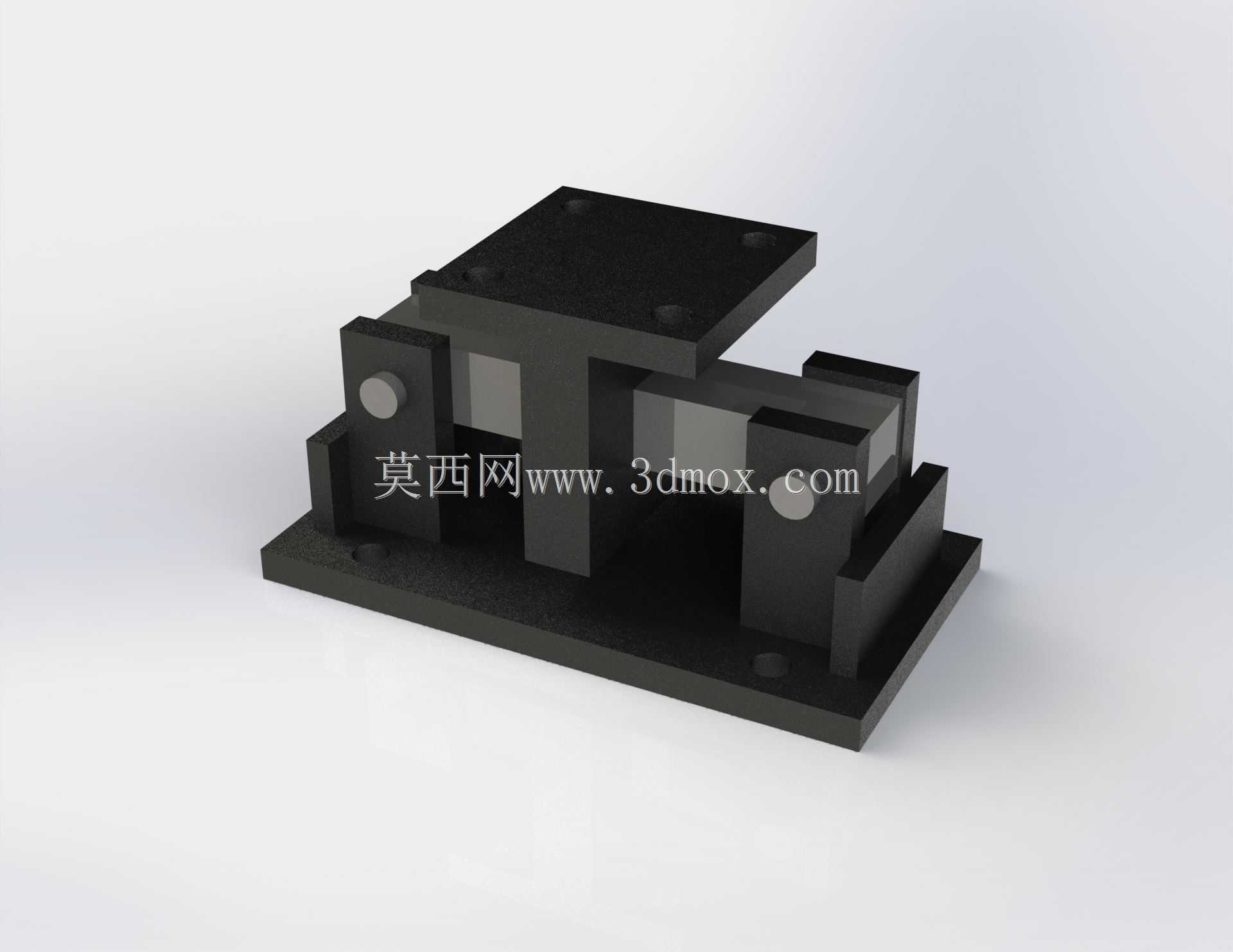

在散料称重、小型部件载荷检测的产线场景中，这类称重传感安装结构常被集成在物料暂存工位、小件分拣工位的承载位下方，无需额外定制复杂的安装基座，就能快速完成称重检测单元的搭建。从结构设计逻辑来看，整体采用上下双层安装板搭配两侧支撑限位块的布局，下层底板作为整个单元的固定基础，预留的沉头安装孔可直接通过螺栓固定在设备机架的安装平面上，安装时需保证底板平面的平面度公差控制在0.1mm以内，避免安装面翘曲导致传感元件受力偏移，影响检测精度。上层承载板直接对接待称重的部件承载位，不管是放置电池模组、袋装散料还是小型工装负载，承载板的受力都会通过中间的传导结构均匀传递到内置的传感元件上，不会出现偏载导致的检测数值偏差。两侧的支撑块除了承担上下层板的横向限位作用外，还预留了传感元件的安装定位槽，装配时无需额外做定位调校，只要将传感元件卡入槽位后锁紧固定螺丝，就能保证受力轴线与传感检测轴线重合，大幅降低现场装配的调校难度。从安装边界来看，整体结构的外轮廓尺寸适配多数小型工位的安装空间，底板的安装孔位间距符合常规工业型材机架的孔位标准，不需要对现有设备机架做二次打孔改造就能直接适配。结构上没有多余的冗余设计，所有受力部位都做了加厚处理，在额定负载范围内不会出现结构形变，长期使用也能保持检测精度的稳定性。日常维护时，只需要拆开两侧的限位压块就能快速更换内置的传感元件，不需要整体拆解整个承载结构，能大幅缩短产线维护的停机时间。在散料分装工位，这类结构可以直接安装在料斗下方，实时监测出料重量，达到设定阈值时就触发停止出料的信号；在小件检测工位，也可以集成在检测工装下方，同步完成工件的重量检测与外观检测工序，不需要额外增设单独的称重工位，能有效压缩产线的占地空间。设计时特意将所有棱角做了倒角处理，避免装配和维护过程中划伤操作人员，外露的固定螺丝都采用内六角沉头设计，不会突出结构表面，避免和周边的管线、移动部件产生干涉。
