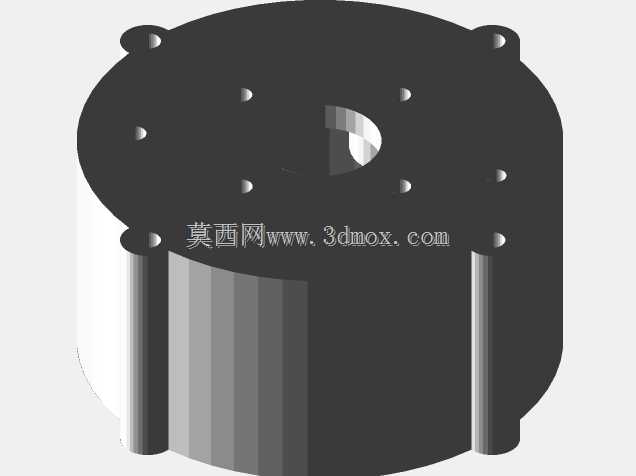

可3D打印旋转式料位检测传感装置

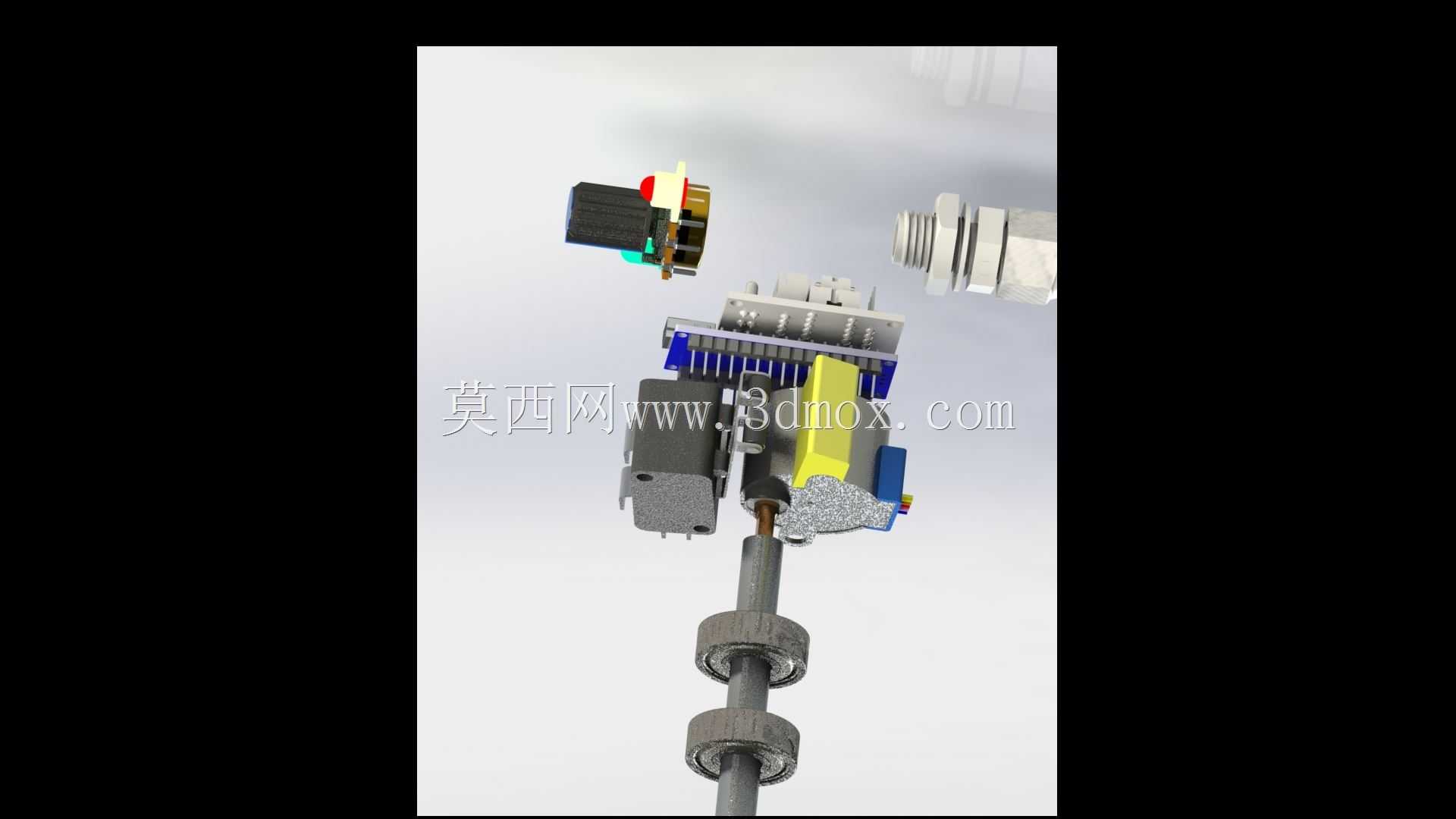

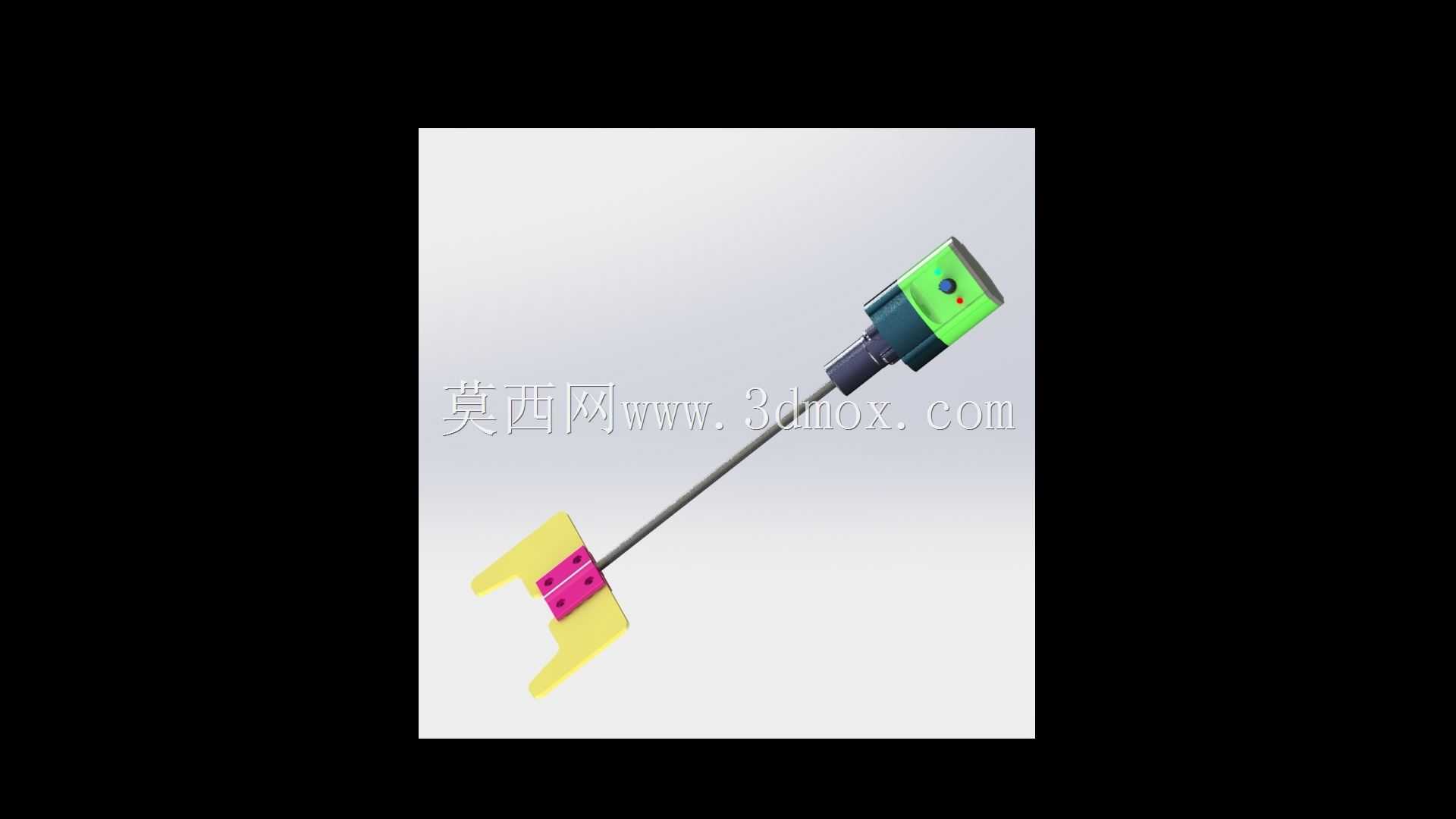

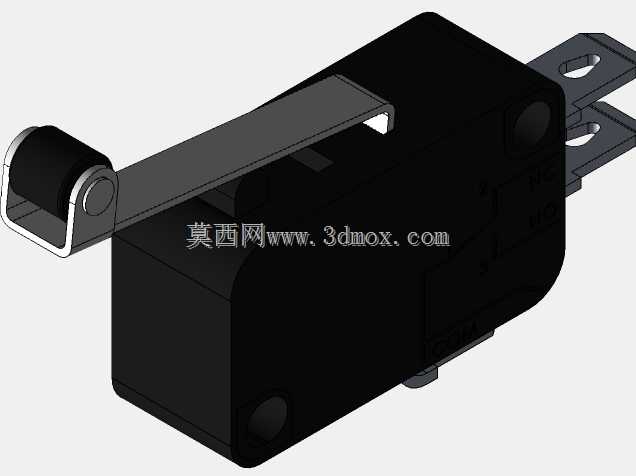

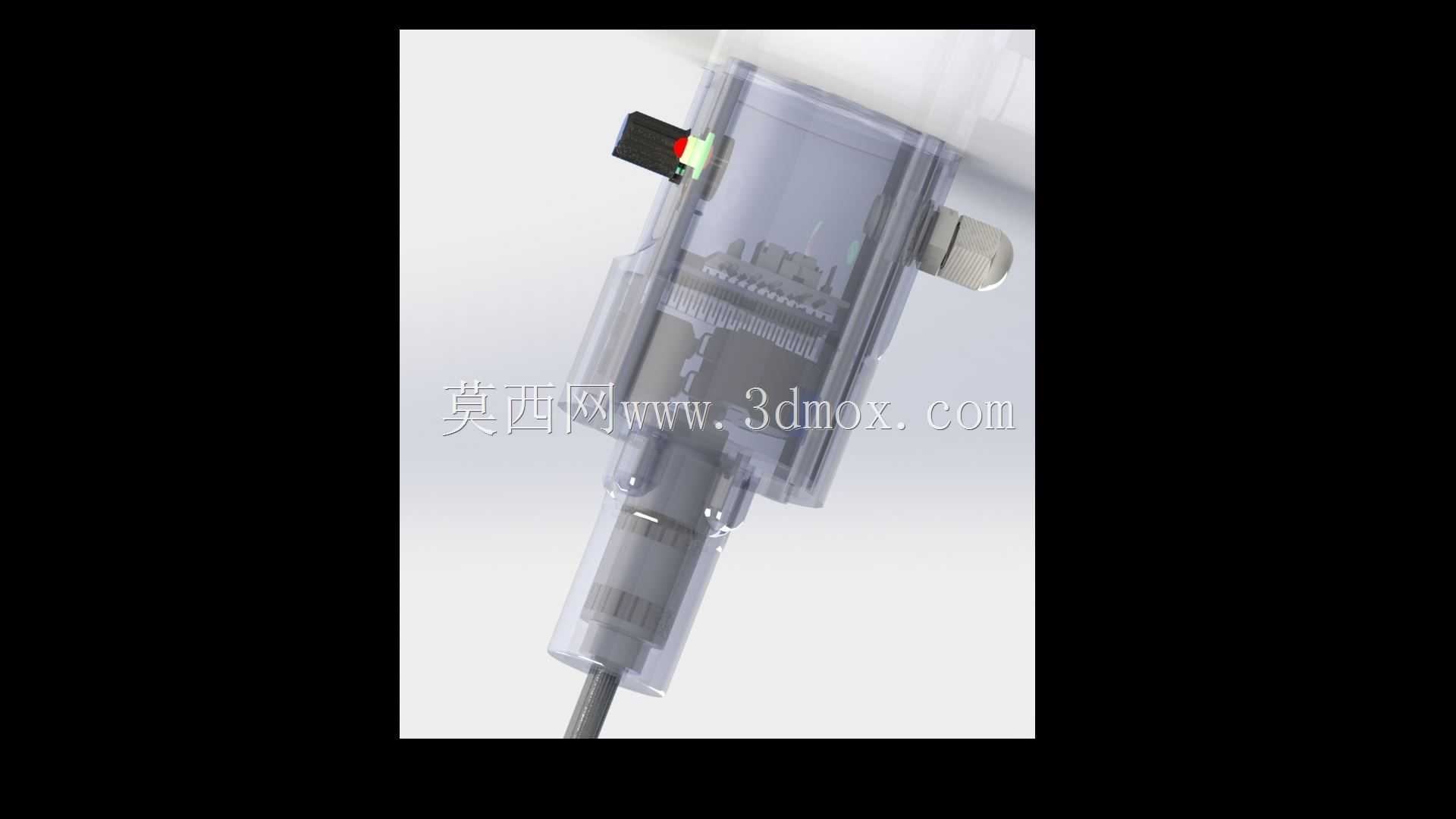

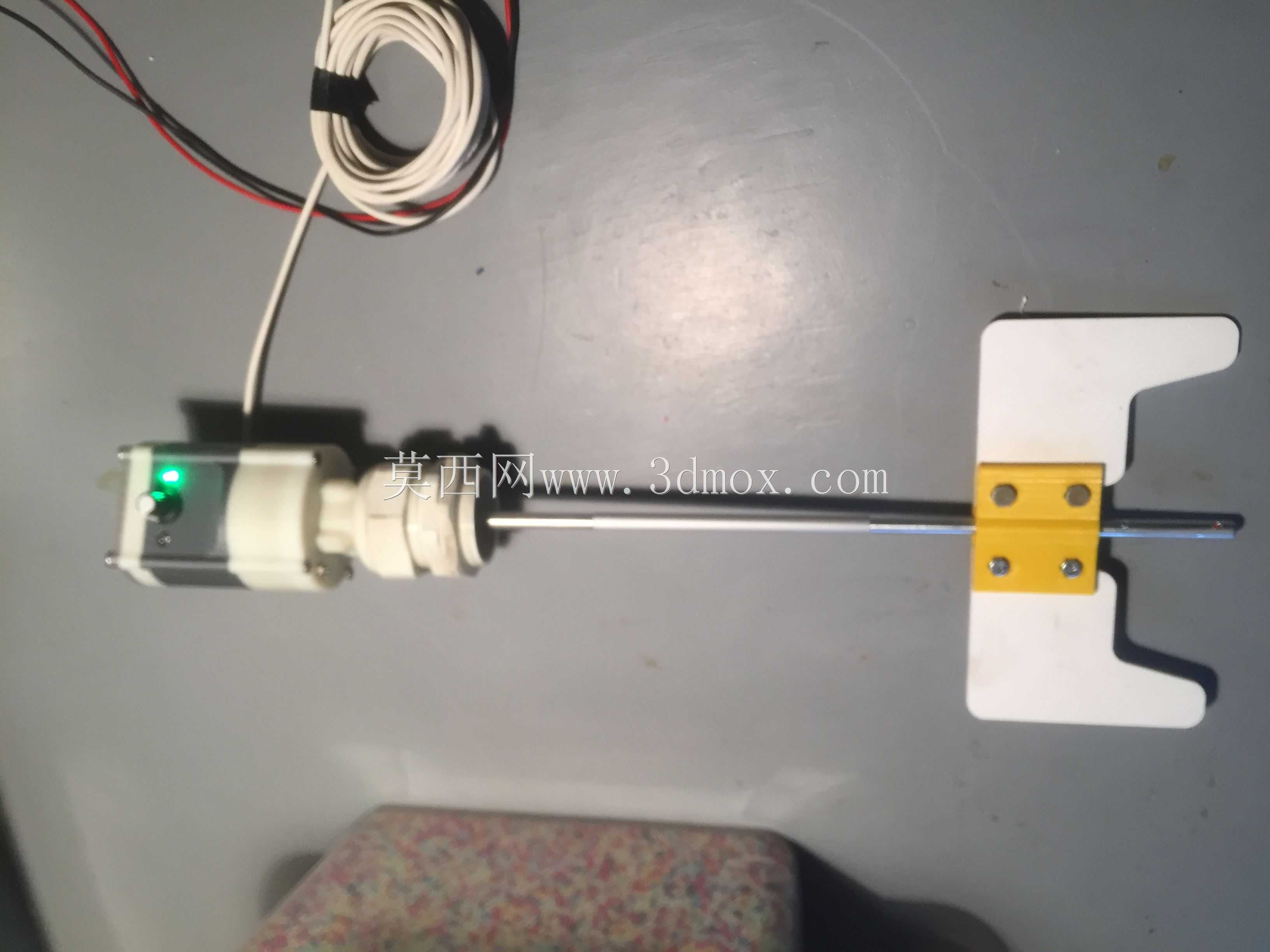

在散料存储与输送的工业场景中，料位的实时检测直接关系到产线连续运行的稳定性，这类旋转式检测装置常被部署在粉料、颗粒料存储料仓的侧壁或顶部位置，也可适配小型喂料料斗的料位监测需求，避免出现空仓断料或者满仓溢料的生产故障。从实际使用逻辑来看，装置依靠前端旋转的桨叶结构接触物料，当料位上升至桨叶位置时，物料的阻力会阻滞桨叶转动，内部的检测机构随即触发开关信号，向控制系统传递料位到达的反馈；当料位下降后，桨叶失去物料阻力恢复旋转，信号复位，整套动作无需复杂的光学或超声元件，对粉尘、潮湿的散料存储环境适配性更强，日常维护成本远低于非接触式检测方案。设计过程中优先考虑了安装场景的通用性，长杆结构可根据料仓壁厚调整插入深度，杆体采用刚性结构避免长距离传动出现的形变抖动，前端桨叶采用叉形开口结构，既保证接触物料时能获得足够的阻滞力矩，又不会因为物料堆积卡滞造成机构损坏；后端的控制壳体做了规整的方形结构，预留了标准的安装法兰位，可直接匹配现有料仓的常规安装开孔，无需额外做安装位的改造。壳体表面设置的状态指示点位，可让现场巡检人员快速判断装置的工作状态，不用拆解设备就能排查运行异常。考虑到不同工况的安装边界，杆体长度可根据实际料仓深度做适配调整，桨叶尺寸也可对应物料的颗粒度做选型，针对大颗粒物料可更换更宽的桨叶提升检测灵敏度，针对超细粉料则可减小桨叶面积避免物料附着造成的误触发。整套结构的传动部件做了密封处理，避免粉料渗入壳体内部造成传动卡滞，所有外露结构件都做了圆角过渡，没有尖锐的凸起结构，安装过程中不会划伤操作人员，也不会在料仓内勾挂纤维状物料造成误报。在做三维结构设计时，所有配合位都预留了合理的公差间隙，既保证转动部件的顺畅度，又不会出现过大的旷量影响检测精度，安装孔位的尺寸完全匹配工业现场的通用安装标准，可直接替换同类型的老旧检测装置，不需要对原有控制系统做程序调整，适配性覆盖绝大多数散料处理的生产场景，从粮食加工、塑料粒子输送到建材粉料存储的工况都能稳定运行。
