台式风扇台灯组合式桌面电器结构

　　这款桌面组合电器将送风与照明功能集成在同一套支撑结构上，主要面向个人办公、居家书桌这类小范围使用场景，解决桌面多设备摆放杂乱、占用空间的问题，单套设备即可覆盖桌面局部送风、近距离读写照明的双重需求，无需分别布置独立风扇与台灯，减少桌面走线与占位。

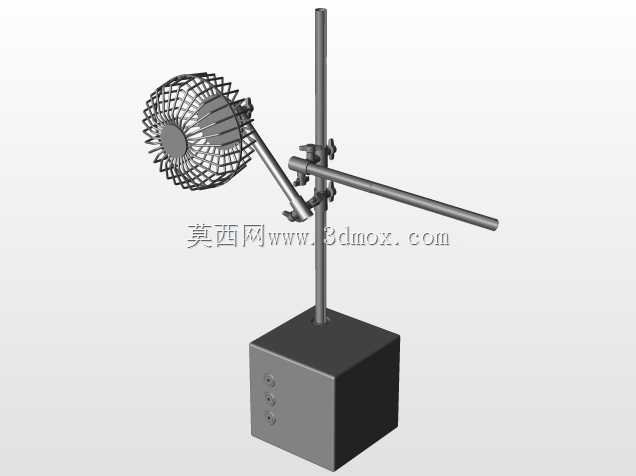

　　结构上采用立方体配重底座作为整体承载基础，底座内部预留电气元件安装空间，侧面设置功能调节按键，整体重心集中在下部，配合足够的底面接触面积，即便上部支架调整到最大伸展角度，也能保证整机放置稳定性，不会出现侧翻风险。垂直立杆固定在底座中心位置，作为整套可调机构的支撑主干，横向悬臂通过锁紧夹头与垂直立杆连接，夹头可沿立杆上下滑动调整高度，也可绕立杆周向旋转调整水平朝向，锁紧后即可固定悬臂位置，适配不同的使用高度与方位需求。

　　送风端采用网罩包裹的扇头结构，通过斜向支臂与横向悬臂末端连接，支臂与悬臂的连接节点同样设置可调锁紧结构，可调整扇头的俯仰角度，让送风方向精准对准使用者上半身区域，网罩采用密集格栅结构，既保证送风气流顺畅通过，也能避免异物接触扇叶引发安全隐患。照明模块集成在横向悬臂的末端杆体内部，沿悬臂延伸方向布置光源，光线投射方向与悬臂朝向一致，可随悬臂的位置、角度调整同步改变照明区域，无需单独设置灯头调节结构，简化了整体机构复杂度。

　　设计过程中优先考虑桌面使用的边界限制，整机最大伸展半径控制在桌面常规可用范围内，底座尺寸适配常规书桌的边角放置需求，不会过度占用桌面操作空间；所有可调节点的锁紧力经过匹配，调整时阻尼适中，既可以轻松扳动调整角度，调整到位后也不会因自身重量出现滑移、下垂问题。电气走线全部隐藏在立杆、悬臂的空心杆体内部，外部无裸露线材，既提升外观整洁度，也避免线材外露带来的勾挂、磨损风险。底座内部的配重块与电气控制板分层布置，控制板靠近侧面按键位置，缩短按键与电路板的连线距离，配重块布置在底座最下部，进一步压低整机重心，提升放置稳定性。扇头的动力部件与照明模块的供电线路通过杆体内部的过线孔连通到底座控制板，通过底座上的按键分别控制送风档位与照明开关，操作逻辑清晰，符合日常使用习惯。
