拖挂式柴油机排气DPF过滤装置设计

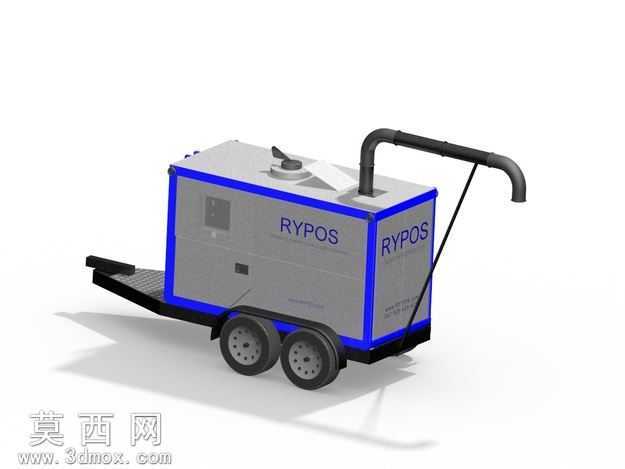

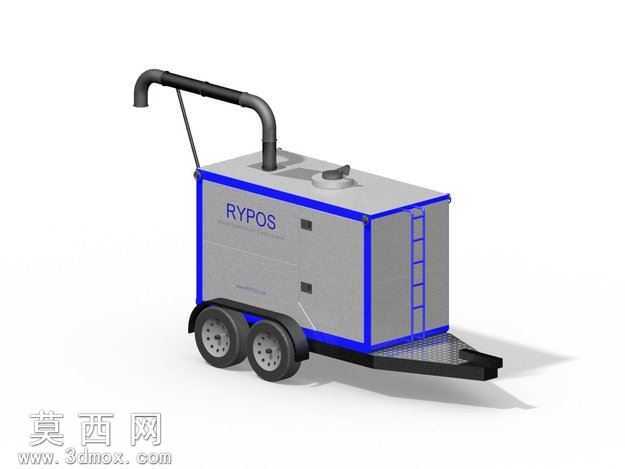

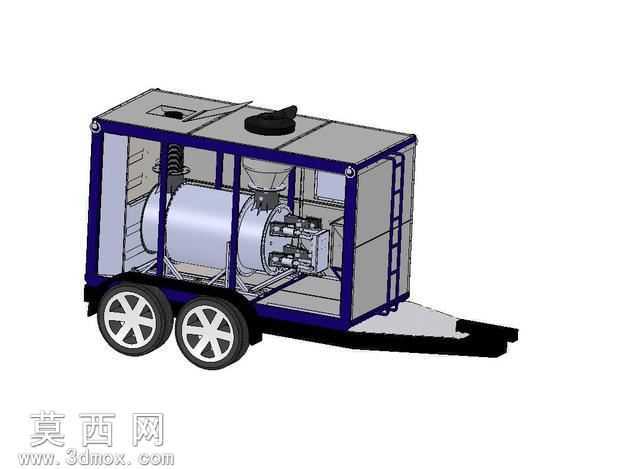

本作品为拖挂式柴油机排气DPF过滤系统的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐步拆分细化各个功能模块的零部件结构。首先针对拖挂移动的使用场景，确定了双轴轮式底盘的承载结构，底盘采用型钢焊接框架的设计逻辑，建模时精准还原了轮轴安装位、牵引连接结构的尺寸配合关系，确保拖挂行驶时的结构稳定性。箱体主体部分采用钣金建模逻辑完成，还原了大型钣金件的折弯、拼接工艺特征，箱体边缘的蓝色包边结构单独做了材质区分，建模时预留了检修门、爬梯的安装定位结构，侧面爬梯采用等距踏步的参数化建模方式，可根据实际尺寸需求快速调整参数完成适配。顶部的排气弯管采用扫掠建模方式完成，精准还原了管道的弯曲弧度与接口法兰的连接结构，顶部加注口、检修盖板的细节结构也逐一还原，保证模型的结构完整性。材质渲染阶段，箱体主体采用哑光磨砂金属材质模拟真实钣金喷漆效果，蓝色包边采用高光亮面烤漆材质形成视觉区分，轮胎采用黑色橡胶材质并还原了胎面的防滑纹理，金属爬梯、排气管道采用拉丝不锈钢材质，牵引底盘采用防滑花纹钢板材质，通过不同材质的粗糙度、反光度参数调整，让渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了设备的远程使用场景，整体结构采用模块化拆分设计，箱体内部预留了DPF滤芯的安装空间、排气导流通道的布局，轮式底盘的承载能力经过结构校验，可满足不同工况下的移动使用需求，牵引结构采用通用拖挂接口设计，可适配多数牵引车辆的连接尺寸，整体模型完整还原了该类移动排气过滤设备的全部结构特征，可用于产品展示、结构验证、工艺拆解等多个场景。
