双罐式散装物料运输半挂车三维设计

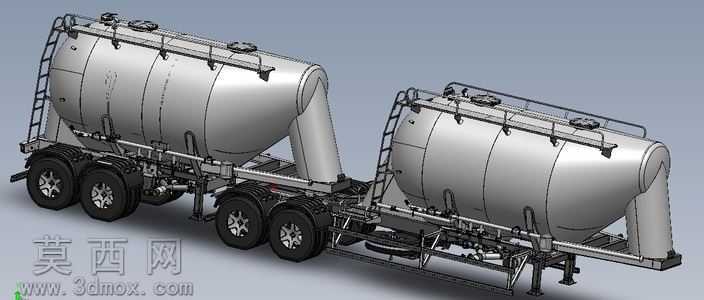

本作品为双罐串联布局的散装物料运输半挂车三维模型，采用SolidWorks完成全参数化建模，整体建模过程遵循实际专用车辆的生产设计逻辑，先完成整车骨架的基准搭建，再逐一对各功能模块进行细化设计。模型的罐体部分采用变截面锥筒结构设计，还原了真实粉料运输罐的承压外形特征，罐体表面通过金属材质参数调整，模拟出铝合金罐体的哑光金属质感，搭配边缘的圆角过渡处理，避免了生硬的棱角失真。罐体顶部的走台板、防护栏杆、进料口盖板均按照实际尺寸比例建模，爬梯结构细化到每一级踏步的防滑结构与侧边扶手的连接细节，还原了实车的登罐操作结构。车架部分采用纵梁加横梁的承载式结构设计，逐一对悬挂支座、车桥安装位、牵引销结构、支腿机构进行建模还原，车桥部分还原了多轴重载挂车的轮边结构、轮胎花纹、制动气室的布局，管路部分沿着车架纵梁排布，还原了粉料输送的卸料管路、气路管线的走向与固定卡扣结构。建模过程中对各部件的装配关系进行了严谨约束，罐体与车架的连接支座、侧防护栏、后保险杠等附属结构均按照实际装配逻辑设置配合关系，渲染阶段采用工作室环境光，突出金属部件的光影层次，既清晰展现了整车的结构布局，也还原了工业装备的厚重质感。设计思路围绕散装粉料运输的功能需求展开，双罐布局可实现不同品类物料的分隔运输，锥底罐体结构适配粉料重力卸料的特性，多轴车桥布局满足重载运输的承载要求，整体模型完整还原了该类运输半挂车的核心结构特征，可用于专用车结构教学、运输装备方案展示等场景。
