双锥段法兰连接式工业筛选器结构设计

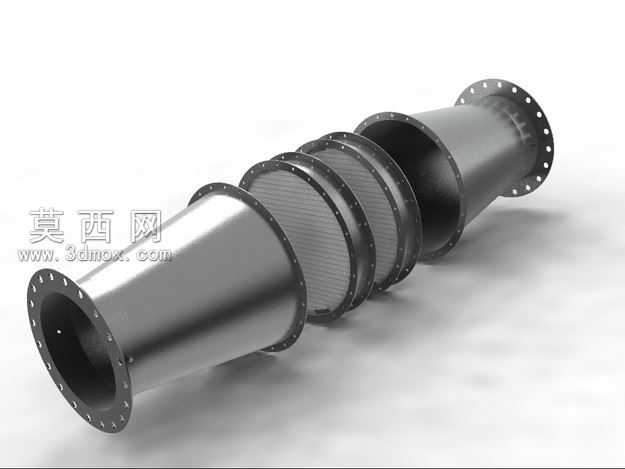

本作品为工业用双锥段筛选器三维建模成果，建模过程中采用参数化设计思路完成整体结构搭建，首先以中心轴线为基准绘制两端锥筒的截面轮廓，通过放样凸台命令生成两端对称的锥形筒体结构，筒体两端均设计带均匀螺栓孔的连接法兰，法兰盘上的安装孔采用圆周阵列方式完成排布，保证安装时的同轴度与连接密封性。中间段的多层筛网组件采用分层装配设计，每层筛框均设计与筒体法兰匹配的连接边，通过法兰压紧的方式实现筛网的固定，无需额外焊接结构，既保证了筛网的张紧度，也便于后期更换维护筛网部件。渲染阶段采用金属材质赋予筒体与法兰部件，调整材质的粗糙度参数模拟碳钢钣金的哑光金属质感，筛网部分采用半通透的金属网材质，通过调整透明度与反射参数还原筛网的多孔过滤特性，整体渲染采用柔和的工作室环境光，添加软阴影效果突出各部件的轮廓层次。爆炸视图的制作严格遵循实际装配顺序，将两端锥筒、中间多层筛框沿中心轴线方向依次错位排布，清晰展示各部件的装配关系与拼合逻辑，整体锥形结构的设计可使物料在筒内依靠锥面导向实现流速渐变，提升筛选分级的效率，法兰连接的结构设计可实现设备的快速拆装，适配不同精度的筛网更换需求，满足多工况下的物料筛选作业要求。建模过程中对所有钣金件的壁厚进行统一参数设置，保证加工时的板材厚度一致性，法兰盘的螺栓孔孔径与孔距均采用行业通用标准尺寸，确保模型可直接导出工程图用于生产加工，各部件之间的配合间隙经过合理设置，避免装配时出现干涉问题，整体结构无冗余设计，在保证结构强度的前提下尽可能降低设备自重。
