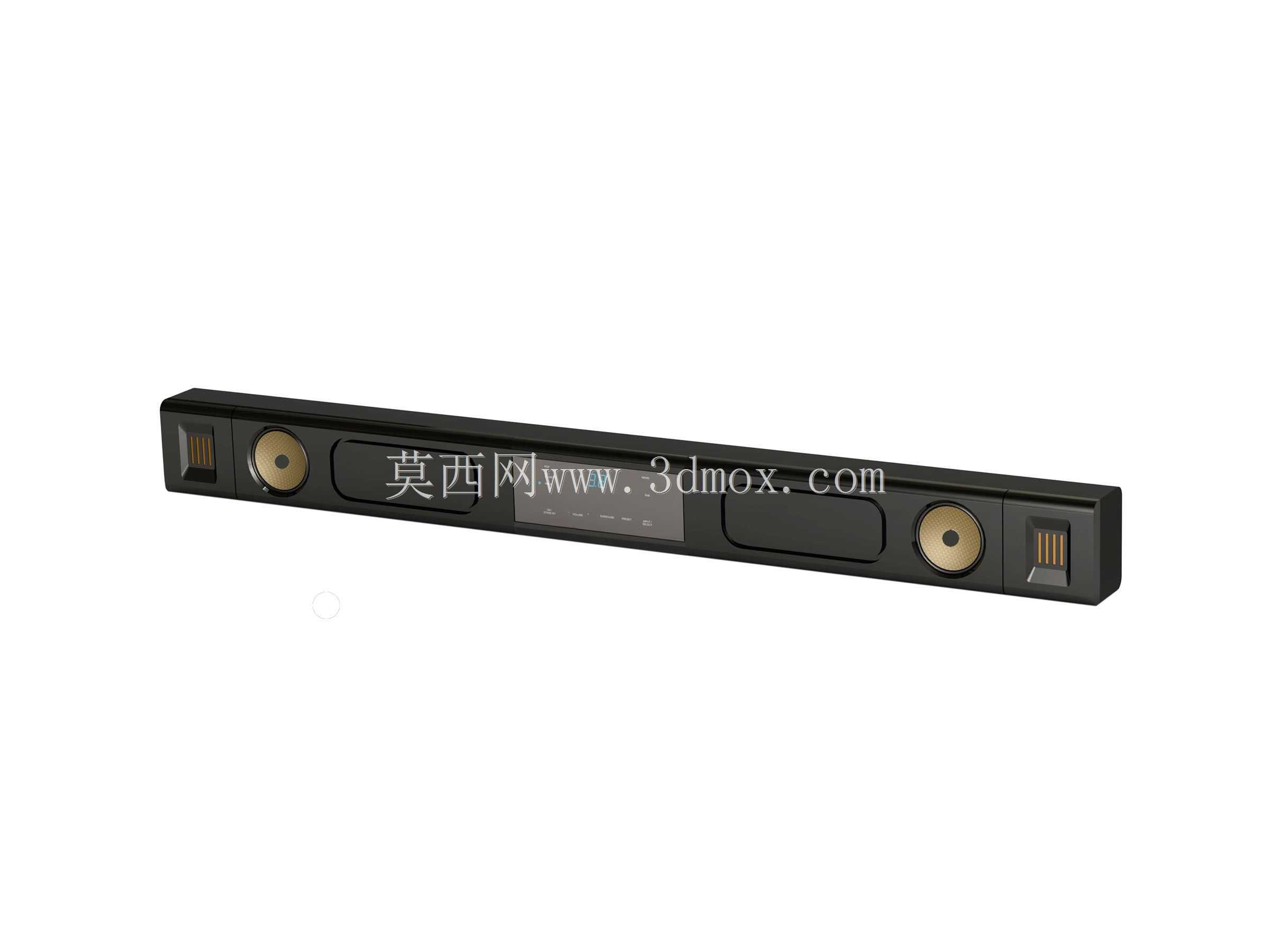

带凯夫拉单元被动散热长条回音壁结构

这款长条型音频重放设备的结构设计，首先围绕壁挂与桌面摆放的双重安装场景做了边界约束，整体采用窄长条形的一体化壳体，厚度控制在适配常规电视挂装间隙的范围内，长度匹配主流55-75英寸显示设备的底部宽度，安装时既可以通过背部预留的挂装孔位贴合墙面固定，也可直接放置于电视柜台面，不会遮挡显示设备的底部接口与红外接收区域。在声学单元的布局上，左右声道对称设置了凯夫拉材质振膜的全频发声单元，凯夫拉材料的高刚性特性可以降低大音量下的振膜分割失真，同时在单元对应位置的壳体上做了内凹的声学导向结构，减少声波在壳体表面的衍射干扰。设备中部靠后的位置集成了被动散热结构，该结构没有设置外露的散热鳍片，而是通过壳体内部的导热衬垫将功放电路板的热量传导至金属材质的壳体中框，依靠长条壳体的大表面积实现自然被动散热，完全规避了主动散热风扇带来的底噪问题，适配家庭影音场景下的低噪声使用需求。壳体的正面做了分段式的功能区域划分，除了左右两侧的发声单元区域，中部预留了状态指示与触控操作的隐藏式区域，表面采用与壳体同色的半透材质，非工作状态下保持外观的整体性，工作状态下可透出操作提示与状态灯光。在结构连接的细节上，上下壳体采用卡扣加隐藏螺丝的固定方式，所有外露的拼接缝隙都控制在0.1mm以内，既保证了壳体的结构强度，也避免了缝隙处产生的气流谐振影响音质。背部的接口区域做了内凹的走线槽设计，所有外接的音频线、电源线都可以顺着走线槽向两侧或下方排布，不会因为线材顶靠墙面导致设备安装不平整。从建模的细节来看，发声单元的安装位做了环形的减震胶圈预留槽，装配时胶圈可以隔绝单元工作时的振动传递到壳体，减少壳体共振带来的音染，被动散热对应的内部电路板安装位设置了定位柱与导热垫贴合间隙，保证热量传导路径的顺畅，同时不会因为装配公差导致电路板受压损坏。整体结构没有多余的外露装饰件，所有的外形曲面都服务于声学性能与安装适配性，既满足了家庭影音场景下的外观简洁需求，也在结构层面保障了音频重放的稳定性与长时间工作的可靠性。
