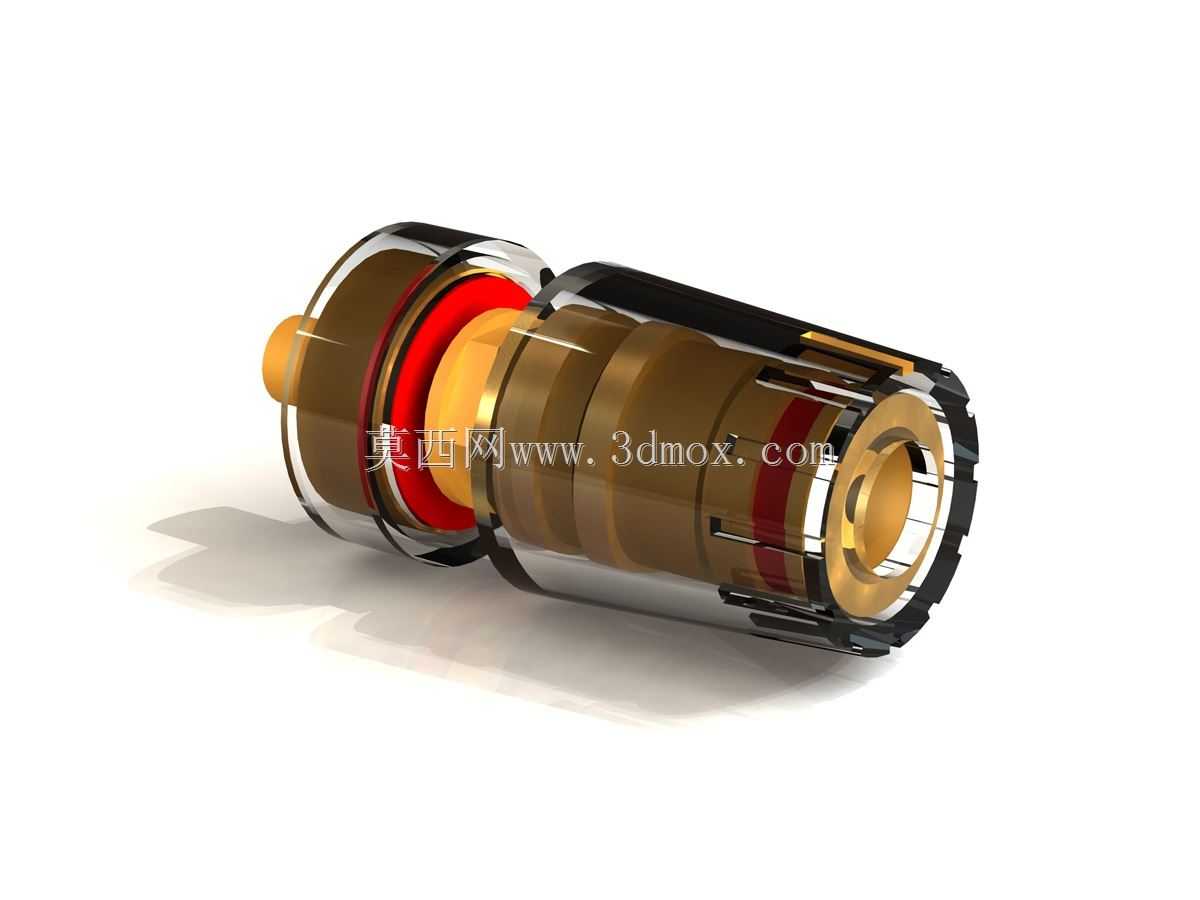

透明镜面效果同轴接线端子结构设计

该接线柱主要面向音频信号传输、弱电测试连接、小型电子设备内部接线场景设计，可适配同轴线缆的端接需求，在音频功放、测试仪器、射频小信号回路中承担导体接续、信号导通的作用，能够保证线缆连接后的接触稳定性，避免信号传输过程中出现接触不良、阻抗不连续的问题。设计过程中优先考虑了接触可靠性与装配便捷性，内部采用阶梯式腔体结构，预留了线缆芯线焊接、压接的容纳空间，中部设置的弹性接触环可在插接匹配端子时提供持续的径向压紧力，降低接触电阻，减少信号传输过程中的损耗。外层采用透明壳体结构，一方面可直观观察内部线缆的接入状态，排查装配时芯线虚接、线芯外露的问题，另一方面透明材质搭配金属嵌件的结构，可在设备外露接线部位兼顾辨识度与装饰性，金属外壳部分做了防滑滚花处理，手动旋拧接线时无需额外工具即可完成紧固操作，适合需要频繁拆装接线的测试场景使用。从安装边界来看，该接线柱为圆柱式轴向结构，整体径向尺寸适配常规面板开孔尺寸，安装时可通过尾部的螺纹结构配合锁紧螺母固定在设备面板上，轴向长度预留了面板厚度、接线弯折的操作空间，不会出现安装后与内部其他元器件干涉的问题。结构设计时将导电部件与绝缘部件做了分层隔离，内部绝缘衬套可将中心导电体与外层金属壳体完全隔开，避免出现短路风险，端部的限位结构可防止插接匹配端子时出现过插损坏内部接触件的问题。在实际选型应用中，该类接线柱可匹配标准规格的同轴插头，接触部位采用镀金处理的导电材质，可长期在弱电工况下保持稳定的导电性能，不会因为氧化出现接触电阻升高的问题，透明外壳采用耐温工程塑料制作，可满足常规电子设备工作温度范围内的使用需求，不会因为设备内部发热出现壳体变形、绝缘性能下降的问题。
