航模遥控信号接收模块结构设计

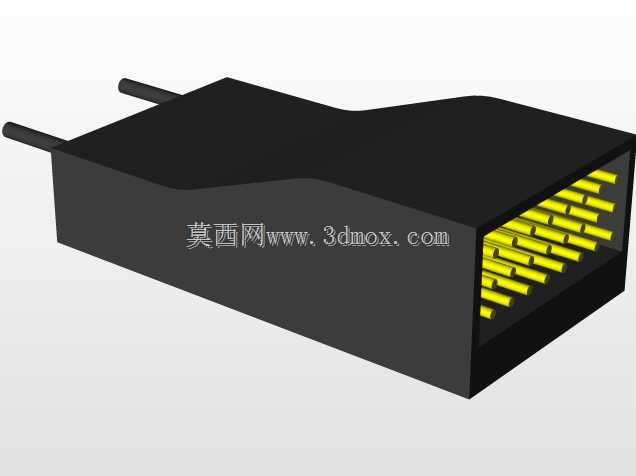

　　这款航模用双天线信号接收模块，是航模飞控系统里负责链路信号解调、指令传输的核心部件，日常多用于固定翼航模、多旋翼无人机、遥控车模等需要长距离稳定遥控信号传输的场景，承担着把地面遥控端发射的射频信号转换成飞控可识别的PWM、SBUS等控制指令的作用，直接决定遥控链路的抗干扰能力与可控距离。从结构设计来看，外壳采用带弧度的一体式注塑壳体造型，壳体侧面做了内凹的曲面过渡，既可以减少装机时与周边结构件的干涉，也能在模块受到轻微磕碰时分散应力，避免壳体开裂。模块一端伸出两根独立的射频天线，天线采用侧向出线的布局，装机时可以根据机身内部的走线空间调整天线朝向，让两根天线形成信号分集接收的角度差，降低机身碳板、金属结构件对信号的遮挡影响，

　　提升复杂飞行环境下的信号接收稳定性。模块另一端是双排排针接口，排针采用标准2.54mm间距设计，引脚做了镀金处理，既可以直接插装在飞控板对应的排母座上，也可以通过杜邦线延长连接，适配不同装机布局的接线需求；排针端的壳体做了平齐的端面设计，插装时可以让壳体端面与飞控板表面保持平行，避免排针受力歪斜导致的接触不良。从安装边界来看，壳体整体为长方体基础造型，除顶部的曲面凸起外，其余外轮廓均为直边结构，装机时可以直接用双面泡棉胶粘贴在机身内部的平整区域，也可以通过扎带穿过壳体两侧的预留间隙进行固定，不需要额外设计定制安装支架，能适配多数中小型航模的内部安装空间。结构设计阶段重点考虑了航模使用中的振动工况，

　　壳体内部的电路板与外壳之间预留了缓冲间隙，排针与电路板的焊接位置做了加强结构设计，避免飞行中持续振动导致焊盘脱焊、引脚断裂的问题；外壳的壁厚做了均匀化处理，注塑成型时不容易出现缩痕、翘曲等缺陷，量产时的尺寸一致性更好，能保证排针位置的公差控制在插装允许范围内。双天线的出线位置做了根部加厚处理，避免装机时反复弯折天线导致的线芯断裂，天线长度经过匹配设计，既保证射频信号的接收增益，也不会因为过长在机身内部与其他走线缠绕。模块的整体重量控制在较低水平，不会给小型航模带来额外的负载负担，外壳选用耐温的ABS材质，能适应户外高低温环境下的使用需求，不会因为夏季暴晒或者冬季低温出现壳体脆化的问题。
