埃利皮一号H3嵌入式核心控制板

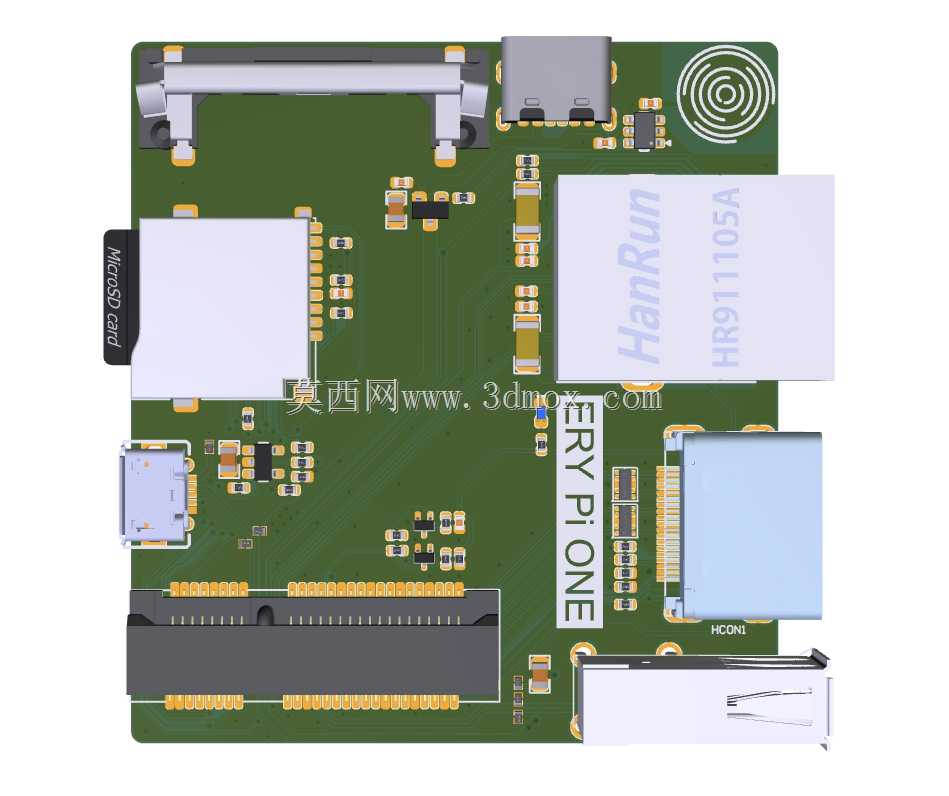

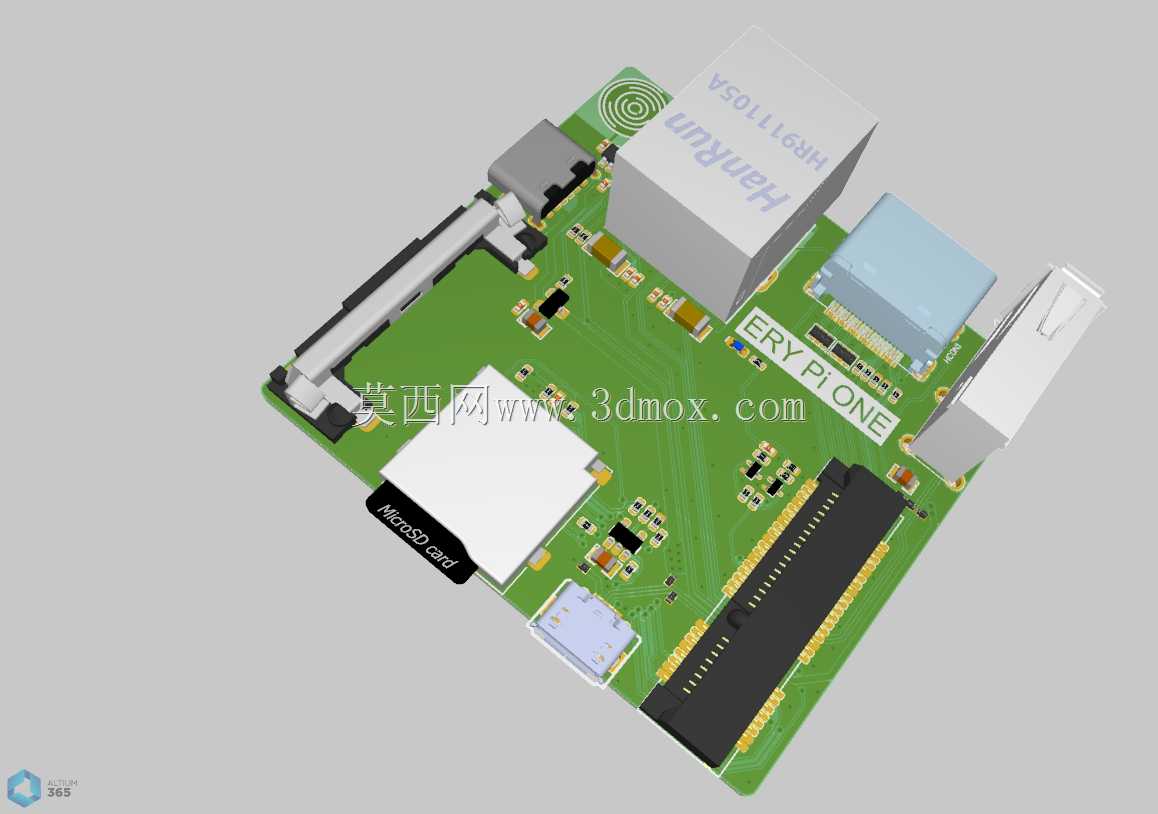

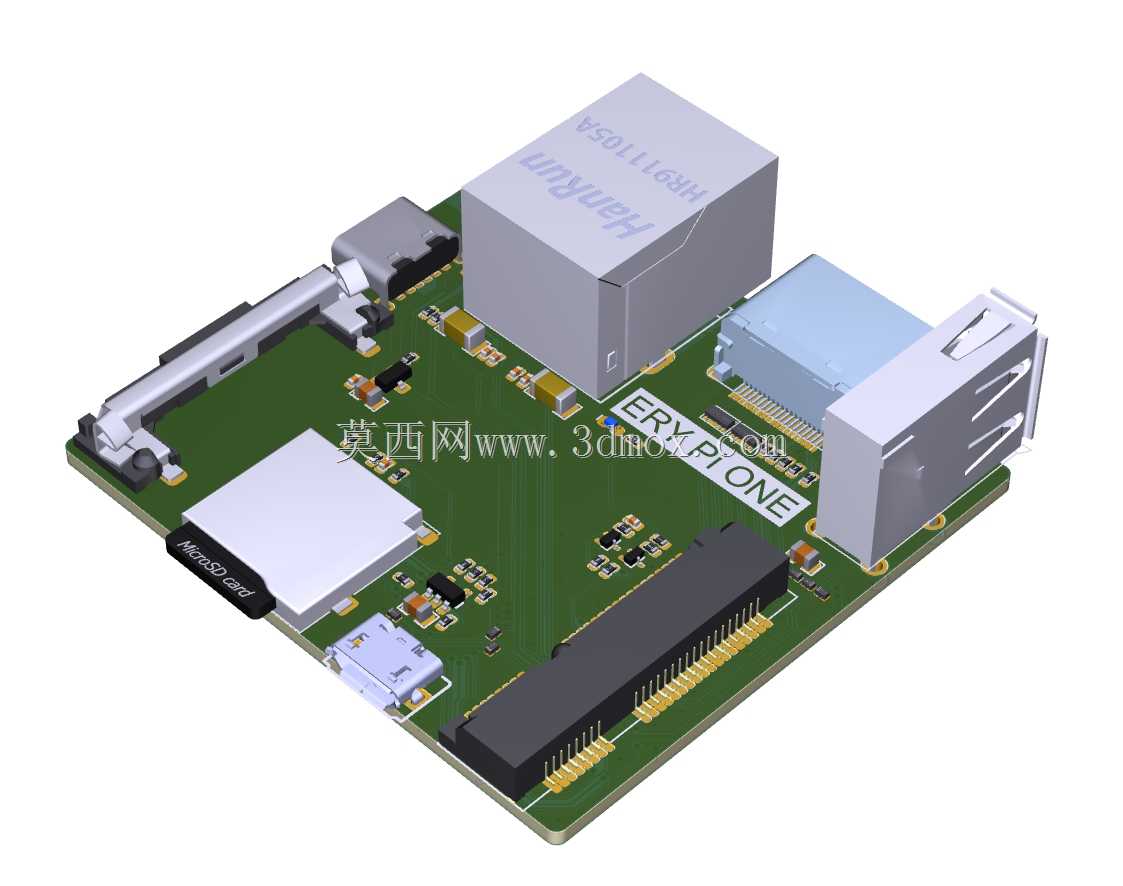

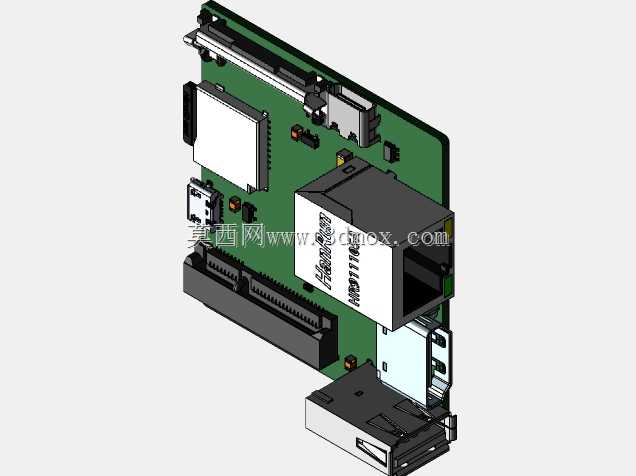

　　这款嵌入式核心控制板的设计，最初瞄准的是小型智能终端、简易物联网网关、轻量级人机交互设备的主控需求，在工业现场的小型数据采集节点、门店自助查询终端、教学实验开发平台这类场景中，能够直接作为核心主控单元搭载使用，无需额外搭建复杂的最小系统电路，大幅缩短下游开发者的硬件开发周期。板载集成的百兆以太网端口，可直接接入现场局域网实现数据上传与远程指令接收，端口处做了金属屏蔽罩设计，能够降低工业现场电磁干扰对网络通信稳定性的影响，网口的安装位置贴合板边，在装入设备外壳时可直接与外壳上的RJ45开口对齐，无需额外延长转接线材。HDMI输出接口可直接连接常规显示设备，输出交互界面内容，适配常规的显示分辨率输出需求，接口同样采用板边贴装设计，

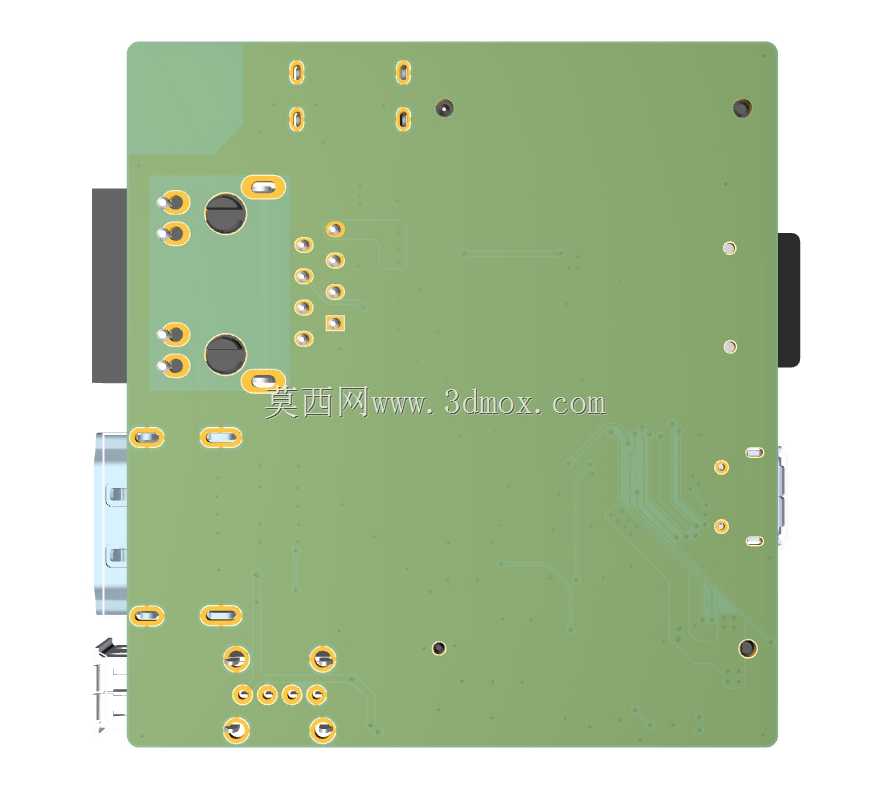

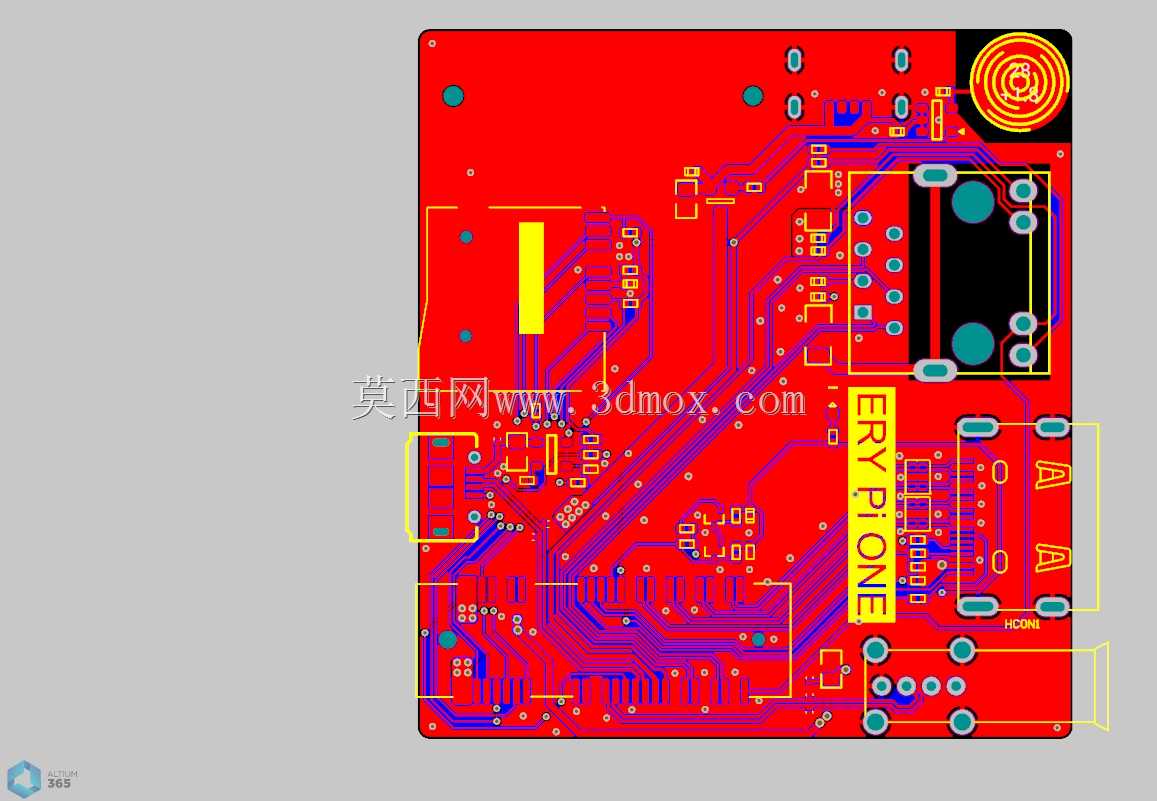

　　安装时的对位公差控制在0.2mm以内，能够适配绝大多数通用外壳的接口开口尺寸。板载的触摸开关电路可直接外接触摸感应模组，实现设备的触控交互输入，无需额外搭载触摸控制芯片，减少外围电路的布线复杂度。存储部分预留了Micro SD卡插槽，支持外接存储介质扩展本地数据存储容量，插槽位置避开了板上的高频信号走线区域，避免存储读写过程中与核心芯片的高速信号产生串扰。核心供电电路部分做了分区铺地处理，数字电路与模拟电路的接地路径分开布设，降低电源纹波对核心芯片运行稳定性的影响。整板采用四层PCB布线设计，顶层与底层走信号线路，中间两层分别做电源层与完整接地层，既能够提升板卡的结构强度，也能优化信号完整性，降低高频信号的辐射干扰。

　　板对板连接器采用长排针座设计，可直接插接到底板载板上，引出所有剩余的IO引脚，方便开发者根据自身需求扩展外围功能模块，连接器的插拔寿命满足常规工业场景的多次拆装维护需求。整板的外形尺寸控制在嵌入式小型设备的常规安装范围内，板上的固定孔位置按照通用开发板的孔距标准设置，可直接匹配市面上常见的开发板固定柱与外壳安装位，安装时无需额外打孔改装。板上的所有接口高度都经过统一核算，装入外壳后所有接口端面与外壳表面的齐平度误差不超过0.3mm，既不会出现接口内陷导致插头无法插到底的问题，也不会因为接口突出过多影响外壳装配的贴合度。在布线过程中，高速差分信号走线做了等长处理，保证HDMI与以太网信号的传输质量，电源走线的宽度根据载流需求做了加宽设计，避免大电流供电时出现线路过热压降过大的问题。
