便携式急救重症呼吸机结构设计

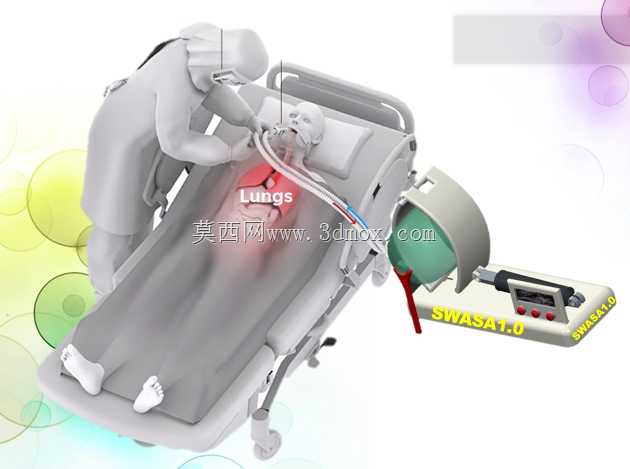

这款通气设备的三维结构设计，核心围绕临床多场景的实际使用需求展开，没有冗余的装饰性结构，所有外部轮廓、内部组件排布都服务于功能落地与场景适配。从临床应用场景来看，该设备可覆盖重症监护室床旁持续通气支持、家庭长期呼吸护理、院前急救转运、麻醉手术术中通气支持多个场景，不同场景对设备的安装边界、操作逻辑、组件兼容性要求差异极大，设计阶段做了针对性的结构适配。

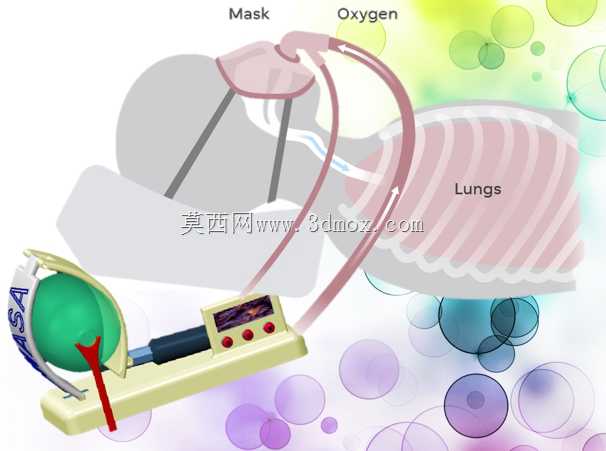

设备的核心功能是通过可控的气路循环，将符合氧合要求的可呼吸气体送入患者肺部，再将代谢后的废气引出，替代或辅助患者完成自主呼吸动作，针对无自主呼吸、呼吸肌力不足、氧合障碍的患者提供生命支持。不同于大型固定式通气设备，这款设备在设计时兼顾了微处理器自动控制与手动应急操作两套独立通路：日常临床使用时，内置的微处理器可根据预设参数精准调控送气压力、潮气量、呼吸频率、吸呼比等核心参数，气路内的传感组件实时反馈气道压力、气流流速数据，动态调整输出参数，避免气压伤等通气相关并发症；当遇到设备断电、气源故障等极端应急场景时，医护人员可直接接驳手动袋阀面罩组件，无需拆解设备结构即可快速切换手动通气模式，保障通气支持不中断。

外形尺寸与安装边界的设计上，设备采用紧凑化的卧式主机布局，主机外壳做了圆弧倒角处理，避免转运过程中剐蹭医护人员或周边医疗设施，主机底部预留了标准设备安装卡扣，可直接固定在急救床侧栏、转运担架支架、ICU床旁设备吊塔的通用导轨上，无需额外定制转接配件。气路接口全部采用行业通用的标准快插接头，可兼容常规的呼吸管路、面罩、人工鼻、呼气阀等耗材，无需匹配专用配件，降低临床使用的适配成本。

内部结构排布上，核心的气路控制组件、传感模块、动力模块做了分层隔离设计，气路组件靠近设备侧方的接口区域，缩短气路路径，减少气流延迟与压力损耗；控制模块与动力模块设置在设备下半部分，降低整机重心，提升设备放置与转运时的稳定性，同时在模块之间设置了减震缓冲结构，避免急救转运过程中的颠簸震动影响组件精度与设备运行稳定性。设备侧方的操作面板做了倾角设计，无论是设备放置在床旁平台，还是挂装在床侧导轨上，医护人员都能清晰观察面板参数、便捷操作按键，无需刻意调整视角或俯身操作，适配不同安装高度下的操作需求。

针对家庭护理场景的使用需求，设备的外壳做了密封处理，可阻挡日常使用中的灰尘、少量液体泼溅，日常清洁消毒时可直接使用医用消毒剂擦拭外表面，不会造成内部组件损坏；设备的提手结构整合在主机顶部，与外壳做一体化结构设计，承重冗余满足单人手提转运需求，提手表面做了防滑纹理处理，戴医用手套操作时也不会出现滑脱问题。
