带安装底座的导向滑轮装配结构

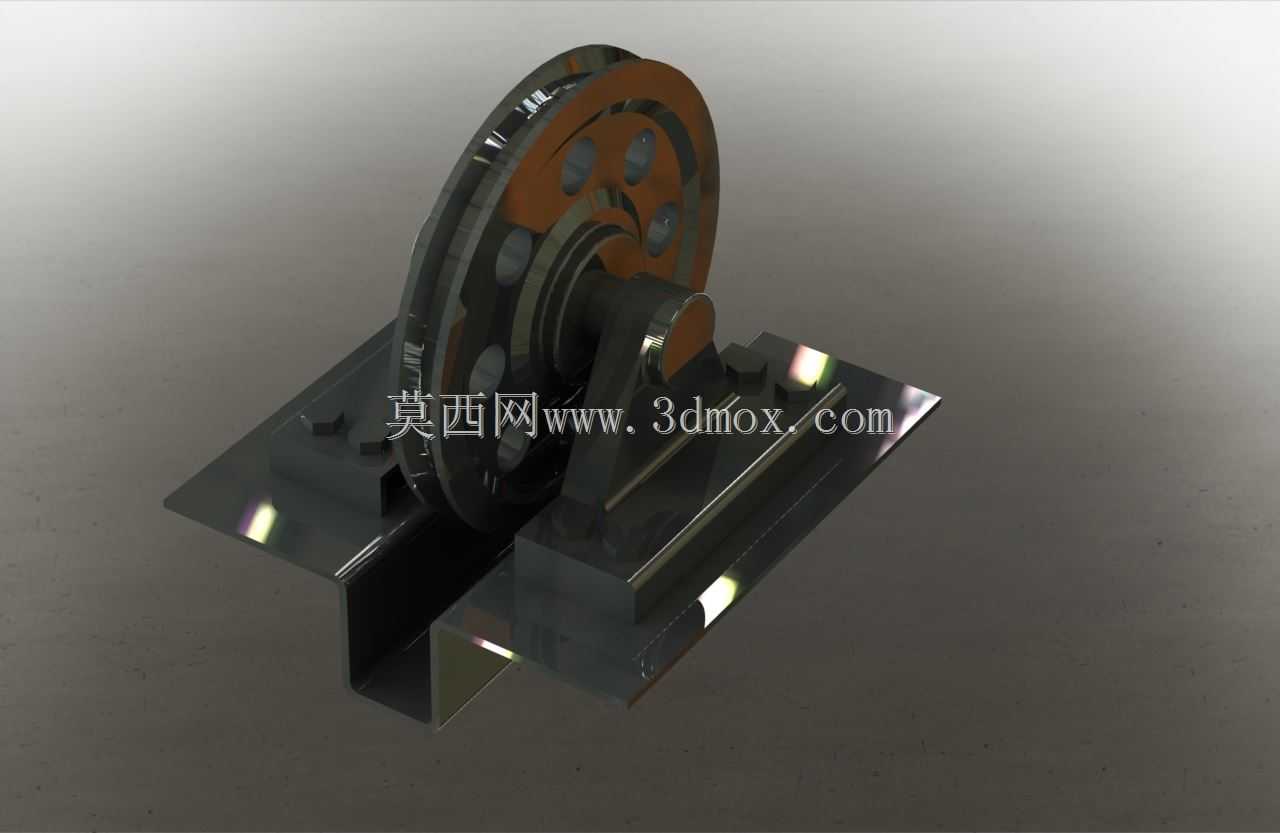

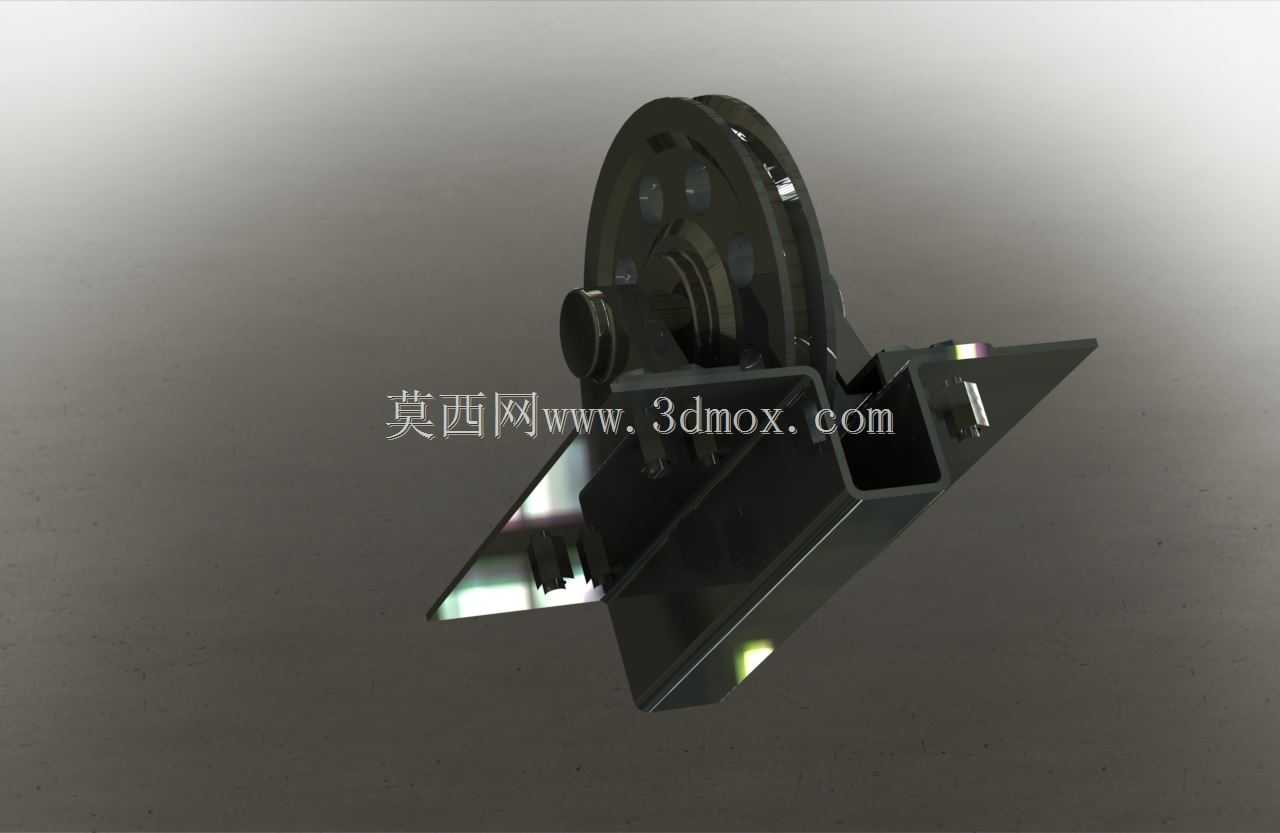

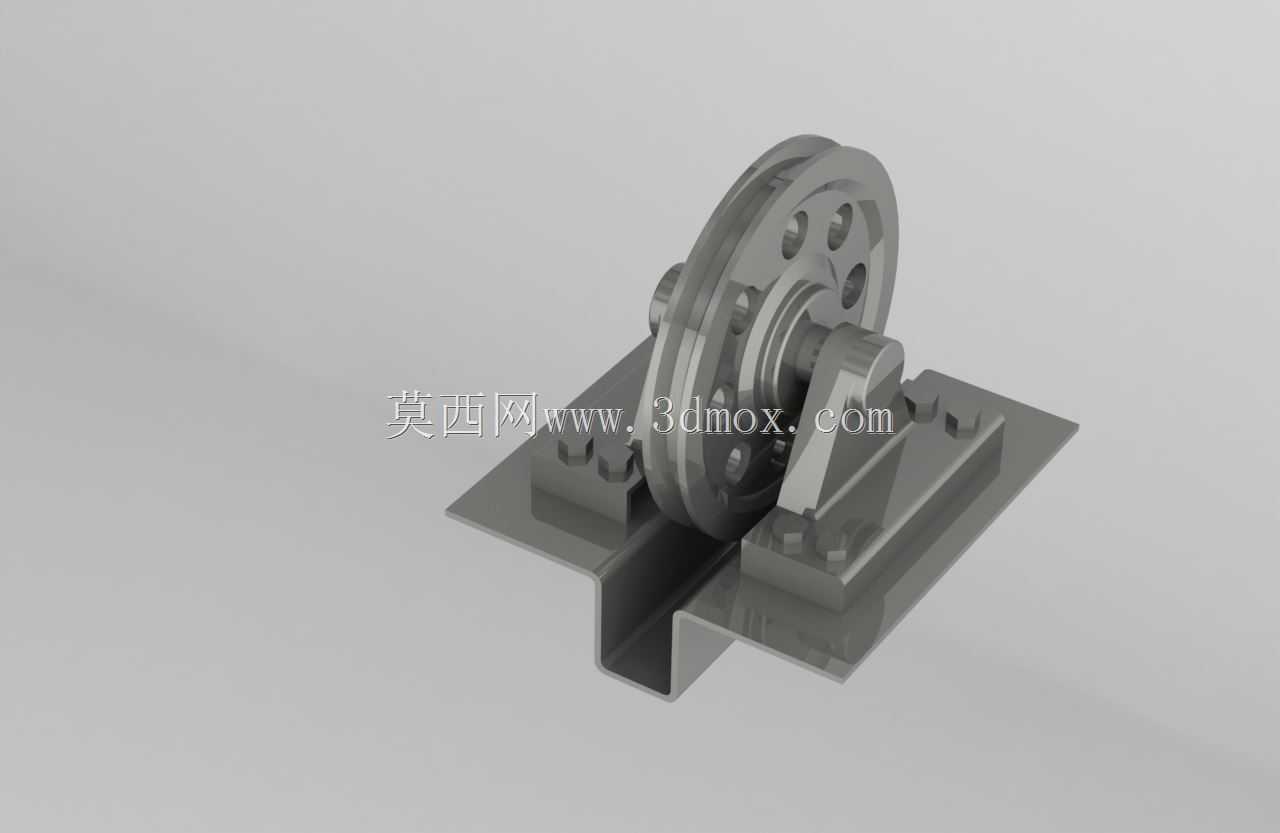

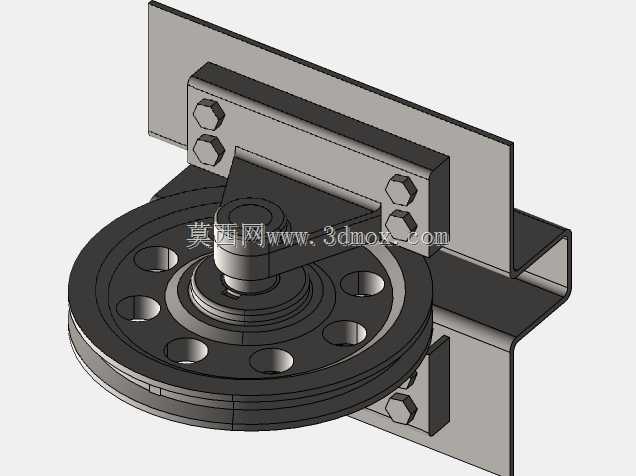

　　这类带安装底座的导向滑轮，常应用在车间物料吊运、小型起重设备的导向工位，也可嵌入自动化生产线的线缆牵引、轻型输送带张紧结构中，核心作用是改变柔索的施力方向，降低牵引过程中的摩擦损耗，避免柔索与设备刚性结构直接接触产生磨损。从结构设计来看，整套装配采用分体式组合思路，轮体部分通过中心销轴与两侧支撑立板连接，支撑立板直接焊接在底部的槽型安装底座上，底座预留的安装平面可直接通过螺栓固定在设备机架或者土建预埋钢板上，安装时需要保证轮体的中心平面与柔索的运行平面完全重合，避免柔索运行时出现偏磨、脱槽的问题。轮体的轮槽采用圆弧过渡设计，槽宽适配常规直径的钢丝绳或者尼龙牵引绳，轮缘做了加厚处理，能够承受长期运行中柔索的挤压与摩擦，

　　中心销轴位置预留了润滑注油通道，可定期加注润滑脂降低转动副的磨损，延长整体使用寿命。支撑立板的厚度经过载荷校核，能够承受额定牵引载荷下的侧向力，避免轮体运行时出现支撑变形，底座的槽型结构一方面提升了自身的结构刚性，另一方面也留出了螺栓安装的操作空间，现场安装时不需要额外加工焊接支架，可直接通过螺栓完成固定，大幅缩短现场装配的工时。在实际选型应用中，需要根据现场的牵引载荷、柔索直径、安装空间尺寸匹配对应规格的滑轮装配，安装时要保证底座的安装平面水平度误差在允许范围内，销轴的轴向固定要可靠，避免运行过程中销轴窜动导致轮体脱落。日常运维中需要定期检查轮槽的磨损情况，当轮槽壁厚磨损量达到原厚度的一定比例时需要及时更换轮体，

　　同时检查润滑通道是否通畅，避免转动副出现干磨卡滞的问题，这类滑轮结构相比无底座的散装滑轮配件，集成度更高，现场安装调试更便捷，能够适配多种需要改变柔索走向的工业场景，在轻型起重、物料输送、设备牵引等工位都有广泛的应用。
