带触摸控制功能的微型USB充电接头结构

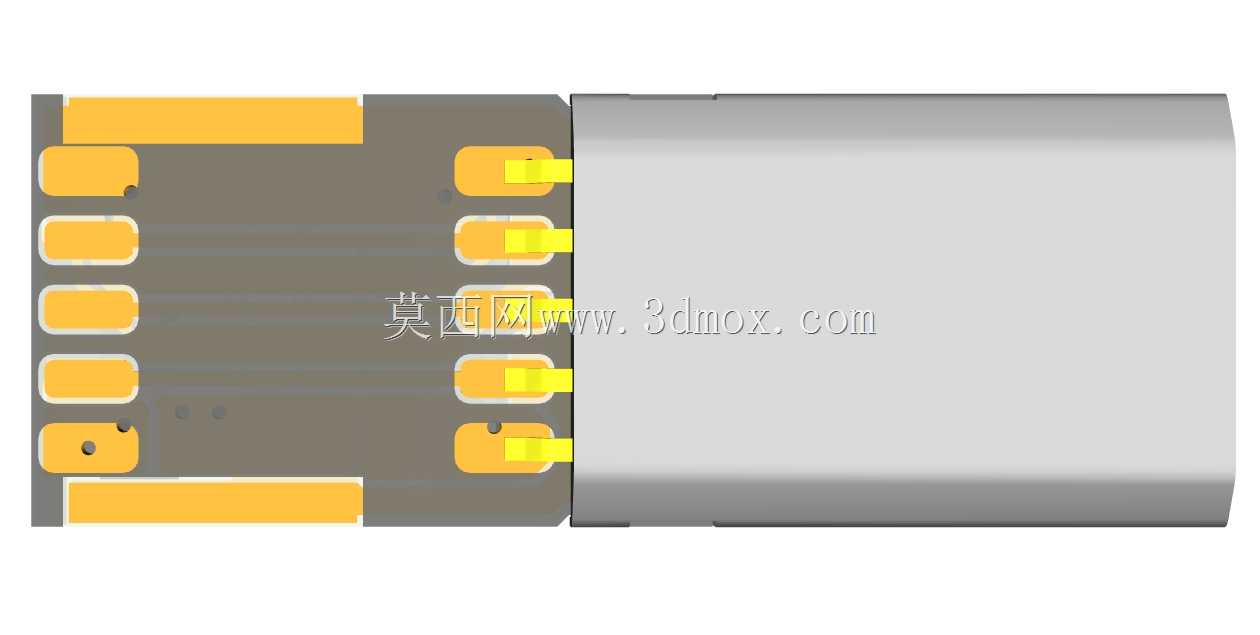

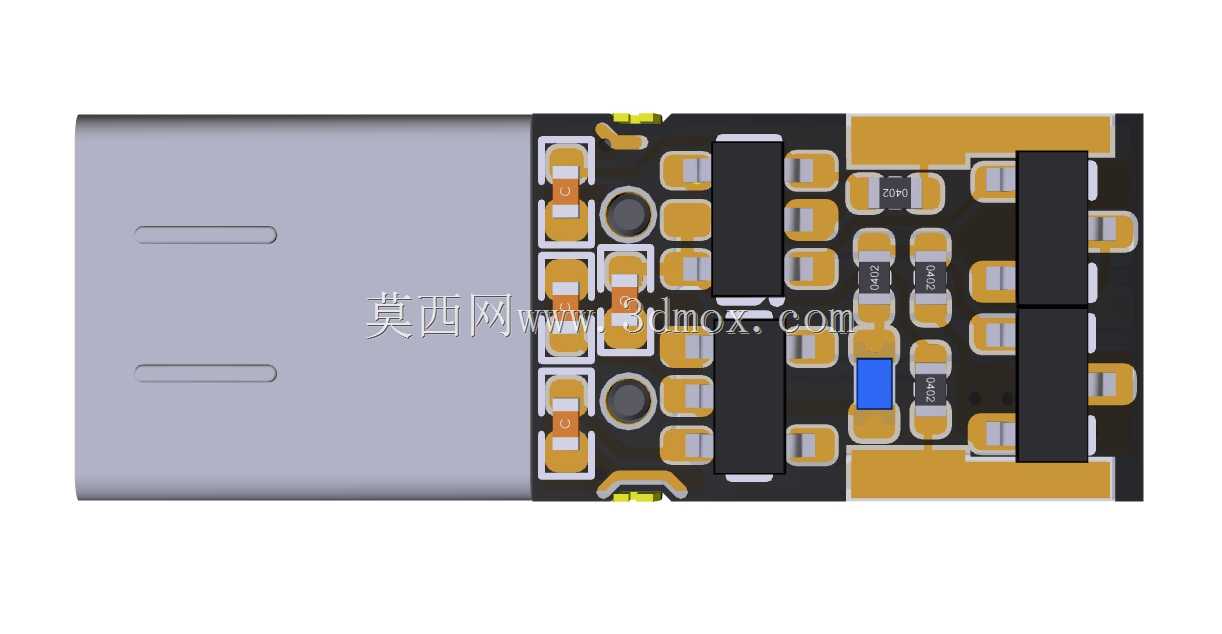

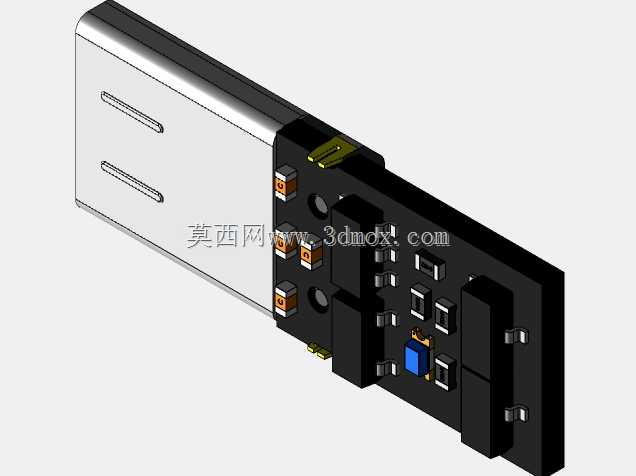

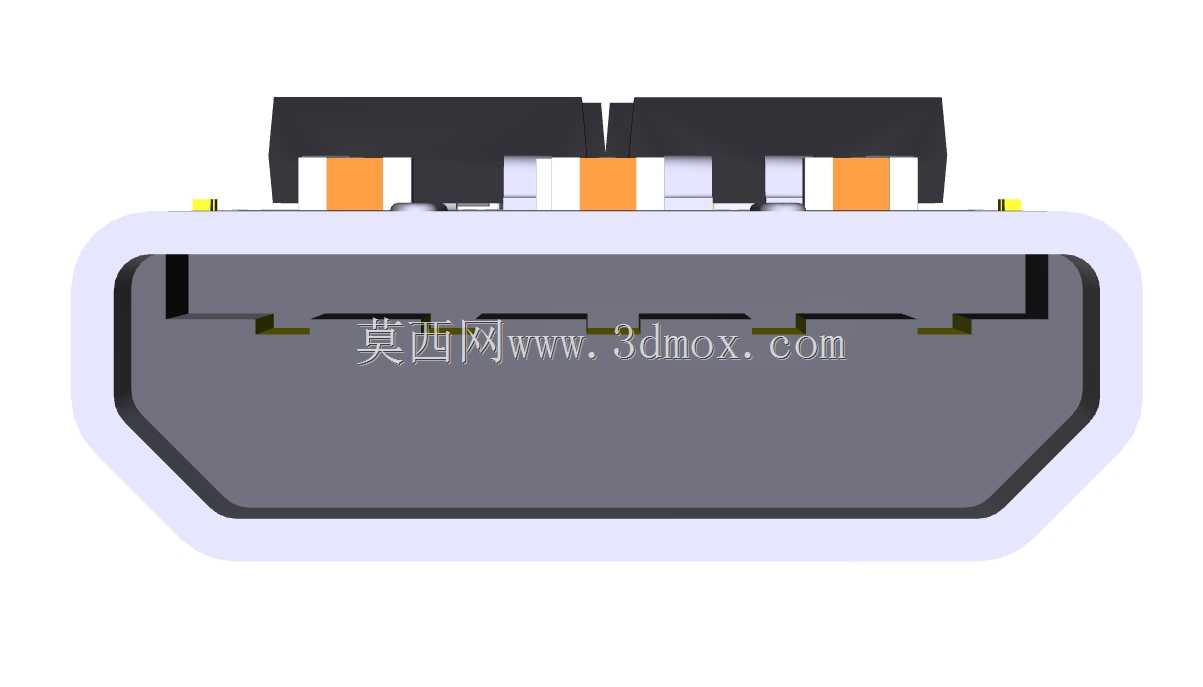

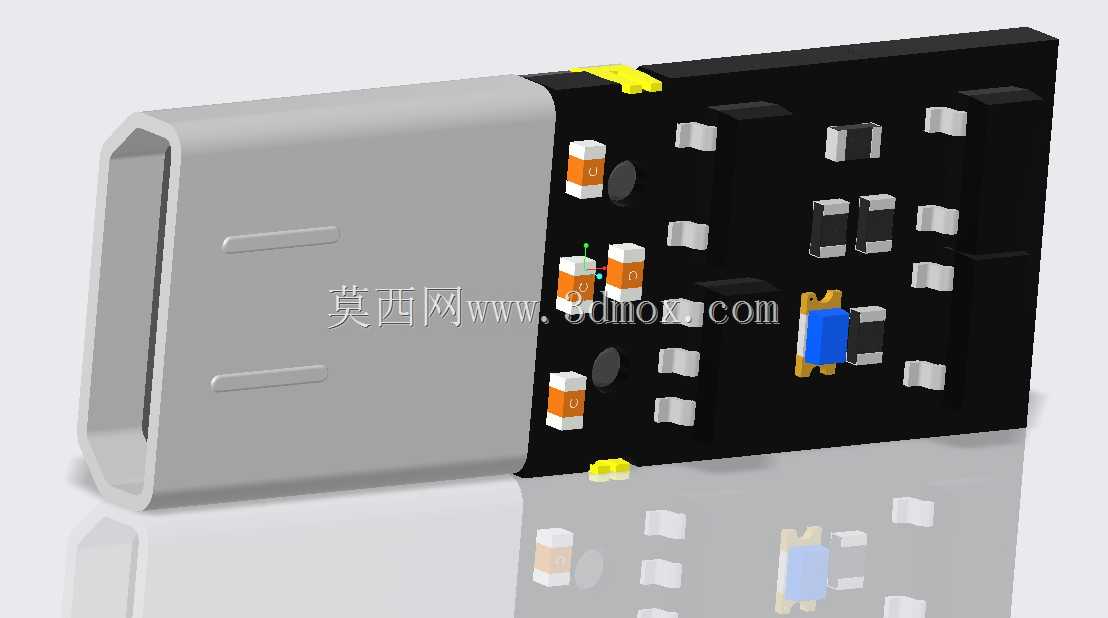

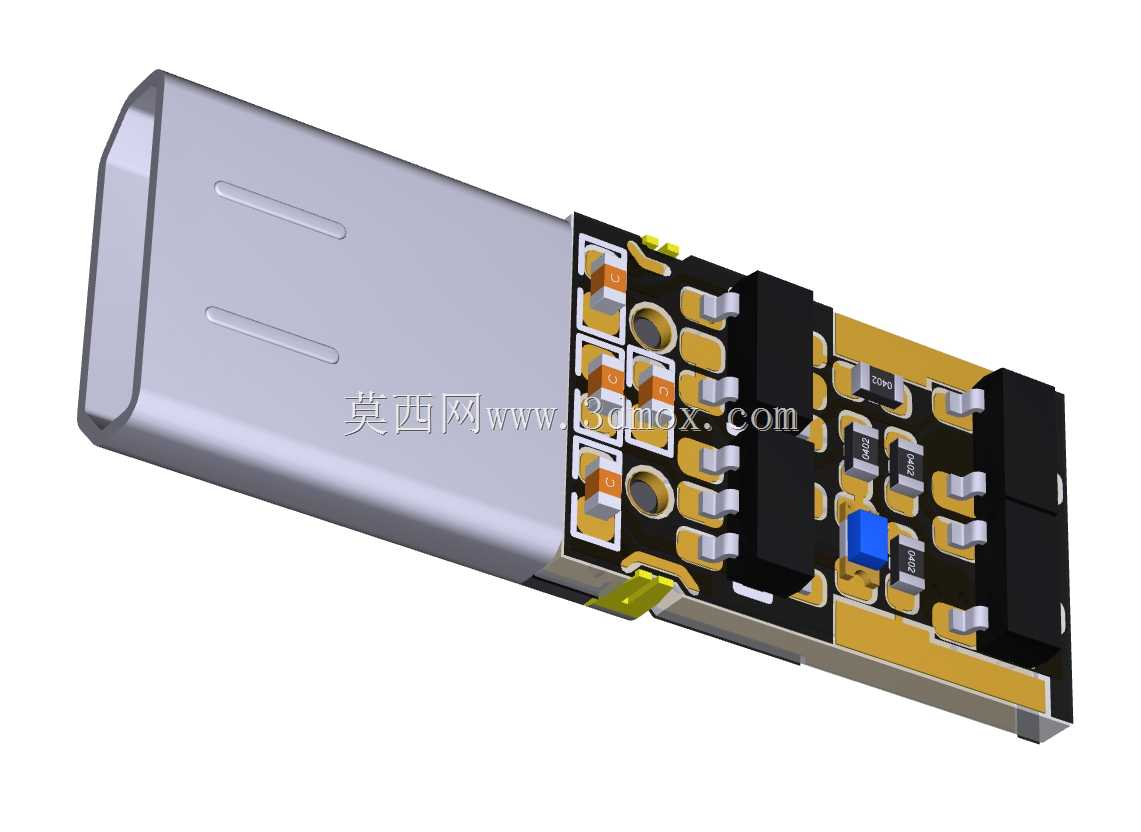

该结构为USB充电线缆的端接部件，日常应用场景覆盖消费电子充电配件、小型便携设备供电连接、定制化充电线束开发等领域，作为充电链路的末端接插单元，承担设备端电力传输、充电状态控制的核心作用。不同于常规无控制功能的USB公头结构，这款接头内置了触摸感应控制回路，可通过外部触摸操作实现充电通断的切换，无需额外在充电线缆上加装物理开关，能有效降低线缆外置开关带来的结构凸起、易磕碰损坏的问题。板载的蓝色指示灯可在充电激活、充电通断切换时给出明确光效反馈，方便用户在光线不足的场景下快速判断充电回路的工作状态，避免无效插接待机带来的空载能耗。从设计思路来看，整体结构采用金属屏蔽外壳+PCB载板的叠层布局，金属外壳采用标准Micro USB公头的外形轮廓，适配常规消费电子设备的Micro USB母座接口尺寸，接插段的公差控制符合通用USB接插件的配合要求，插拔行程、保持力均满足日常使用的机械性能需求。PCB板上集成了触摸感应电极、开关控制元件、限流元件与指示灯回路，所有贴片元件均布置在PCB板的非接插侧，避免接插过程中元件与母座内壁产生干涉，板边与金属外壳的间隙预留了绝缘层的安装空间，防止高压侧与金属屏蔽壳导通带来的漏电风险。安装边界方面，该接头尾部预留了线芯焊接的焊盘区域，焊盘间距适配常规24-28AWG的充电线芯，焊接完成后可通过常规USB接头的注塑包胶工艺完成尾部固定，整体外形尺寸与同规格常规Micro USB公头的外包胶尺寸兼容，无需重新开制包胶模具即可适配现有量产线缆的组装工艺。PCB板上的元件布局经过避让设计，包胶过程中熔融塑胶不会对贴片元件产生挤压偏移，触摸感应区域的位置对应包胶后的外壳触摸位，用户触摸包胶外层即可触发控制回路，无需裸露金属触点，兼顾了结构密封性与操作灵敏度。在结构可靠性设计上，金属外壳与PCB板之间设置了定位卡扣，组装时可快速完成两者的相对位置固定，避免长期插拔过程中PCB板与金属外壳产生错位导致的焊盘脱焊、线芯断裂问题，指示灯的出光位置对应外壳预留的透光孔位，光效发散角度经过调整，用户从接头侧方即可清晰观察到指示灯状态，无需正对端面查看。
