便携式快速夹紧台虎钳结构设计

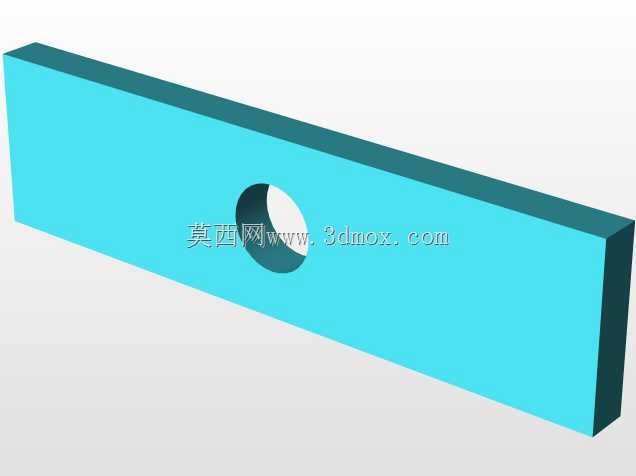

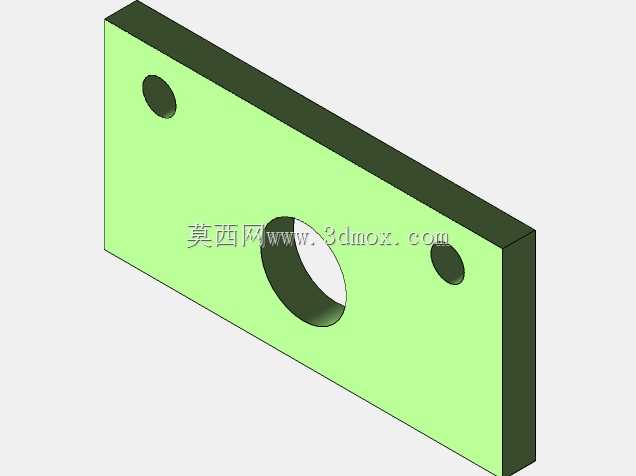

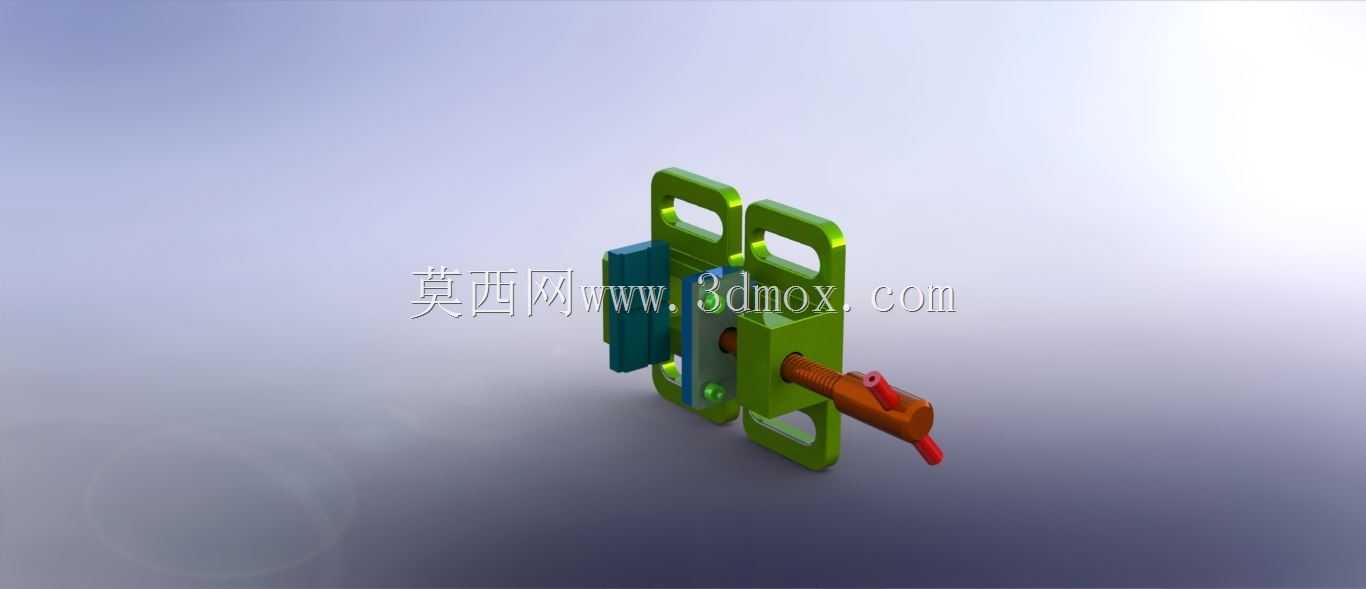

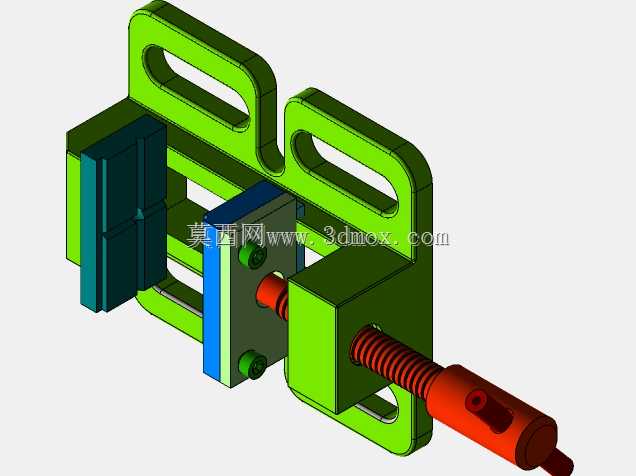

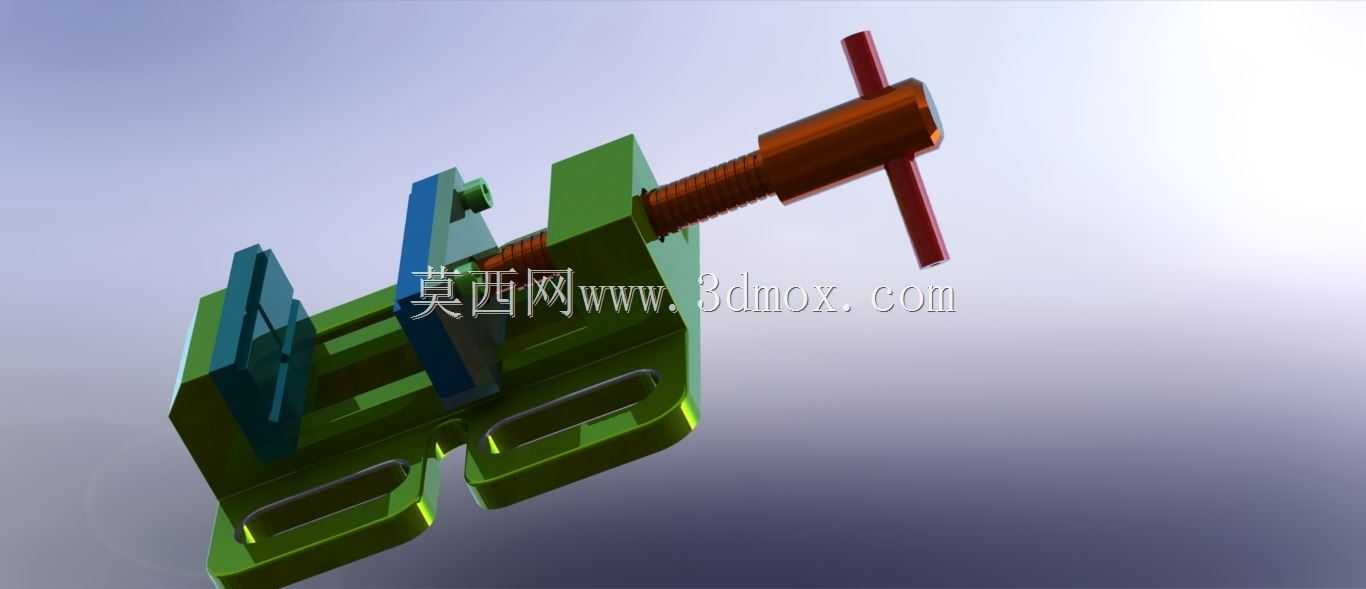

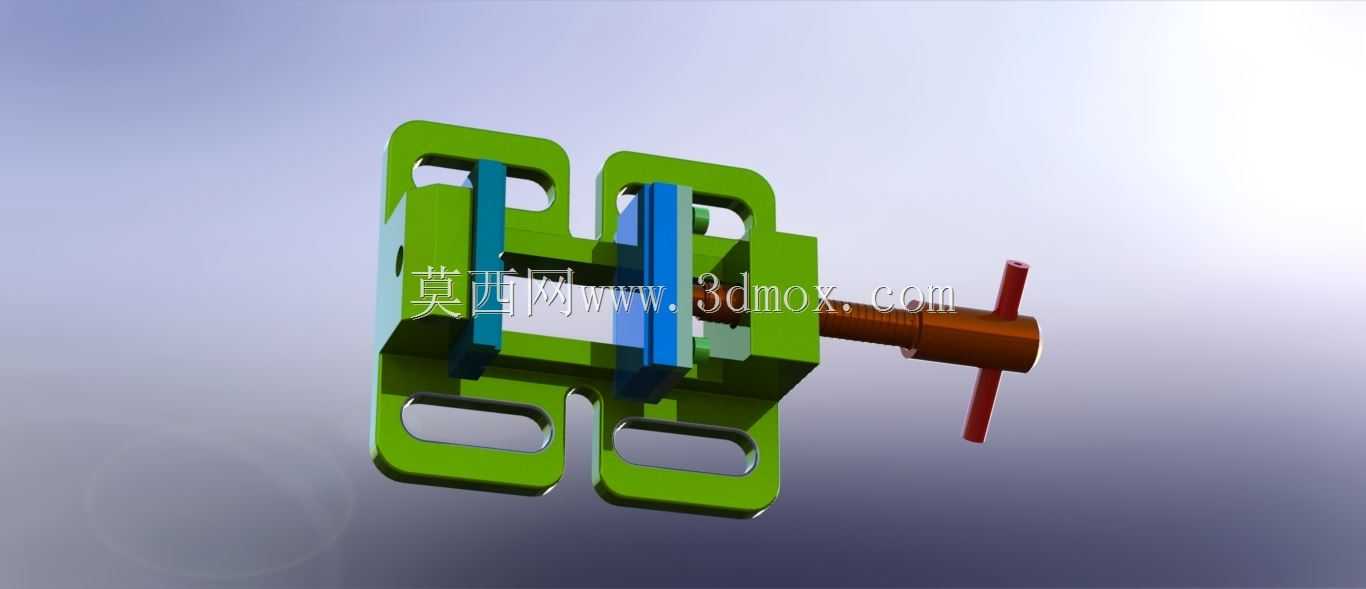

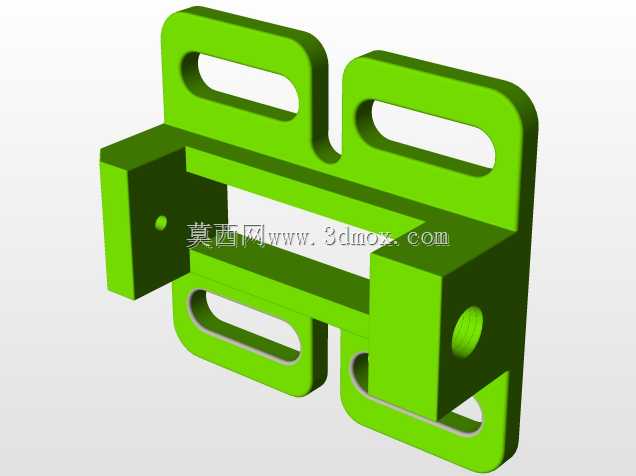

　　这款手动夹紧夹具的结构设计，核心围绕小型工件装夹的便携性与操作效率展开，区别于传统固定式台虎钳的厚重结构，整体采用分体式基座设计，底部预留的两个镂空握持槽，可满足作业人员在临时工位、户外检修场景下的快速转移需求，无需依赖重型工作台的预埋螺栓固定，单人即可完成搬移与临时布设。从功能实现逻辑来看，夹紧力的传递依托梯形丝杠副完成，丝杠端部的T型转动手柄采用加长力臂设计，作业人员无需借助额外加力杆，仅靠手部旋转即可输出足够的轴向顶紧力，可覆盖常规钳工修磨、小型零件钻孔、线束端子压接、薄壁件粘接固定等多场景的装夹需求，钳口的活动块与固定块之间预留了100mm以内的开合行程，可适配不同外形尺寸的小型工件装夹，活动钳身与基座之间采用滑动导轨配合，

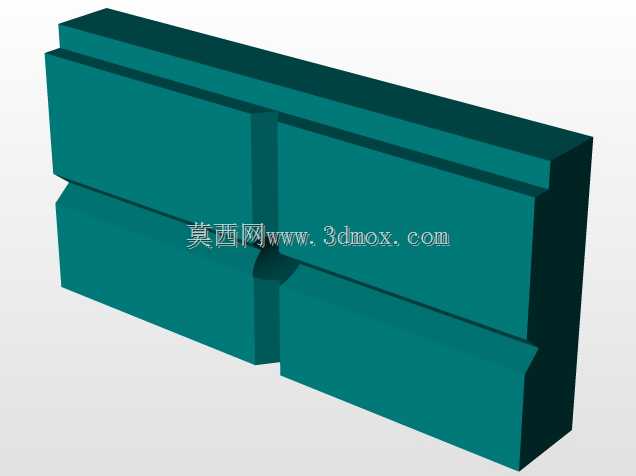

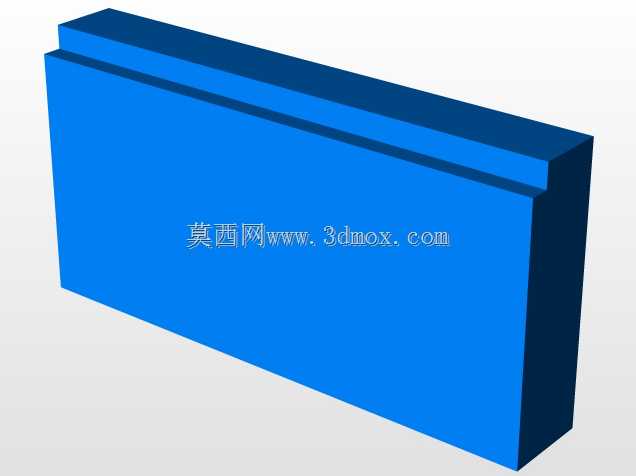

　　间隙控制在0.1mm以内，避免夹紧过程中出现钳口偏斜、工件翘起的问题。设计过程中针对钳身的受力分布做了针对性优化，固定钳身与基座采用一体化结构成型，丝杠安装座位置做了加厚加强筋处理，可承受最大1500N的轴向顶紧力而不发生塑性变形，钳口位置预留了可更换钳口板的安装槽，后续可根据作业需求更换光面、齿面、V型槽等不同形式的钳口板，适配方形、圆形、异形等不同截面的工件装夹。从安装边界来看，这款夹具的整体外轮廓尺寸控制在长180mm、宽120mm、高100mm以内，既可以直接放置在常规工作台面上临时使用，也可通过基座底部预留的四个沉头安装孔，配合螺栓永久固定在钳工台、生产线辅助工位上作为固定装夹工位使用，整体重量控制在2.5kg以内，

　　搬移过程中不会造成过多的负重负担。在实际作业场景中，这类小型夹紧夹具可填补大型固定式台虎钳无法覆盖的作业空白，比如设备现场检修时的小型零件拆装修配、教学实训场景下的学员实操练习、小型加工门店的临时工件装夹，甚至是手工DIY场景下的工件固定，相较于传统重型台虎钳，其结构更紧凑，操作更便捷，不需要复杂的安装调试流程，拿到作业现场即可投入使用。丝杠与螺母之间采用间隙可调的结构设计，长期使用出现磨损间隙后，可通过调整螺母端的紧定螺钉消除传动间隙，保证夹紧过程中的进给精度，避免出现空行程过大、夹紧力不足的问题，钳身表面的棱角位置均做了R2-R3mm的圆角处理，避免搬移和操作过程中划伤作业人员，整体结构没有冗余的复杂零件，后期维护仅需定期在丝杠传动位置涂抹润滑脂即可，不需要复杂的拆解保养流程。
