按动式活动铅笔精细结构三维数模

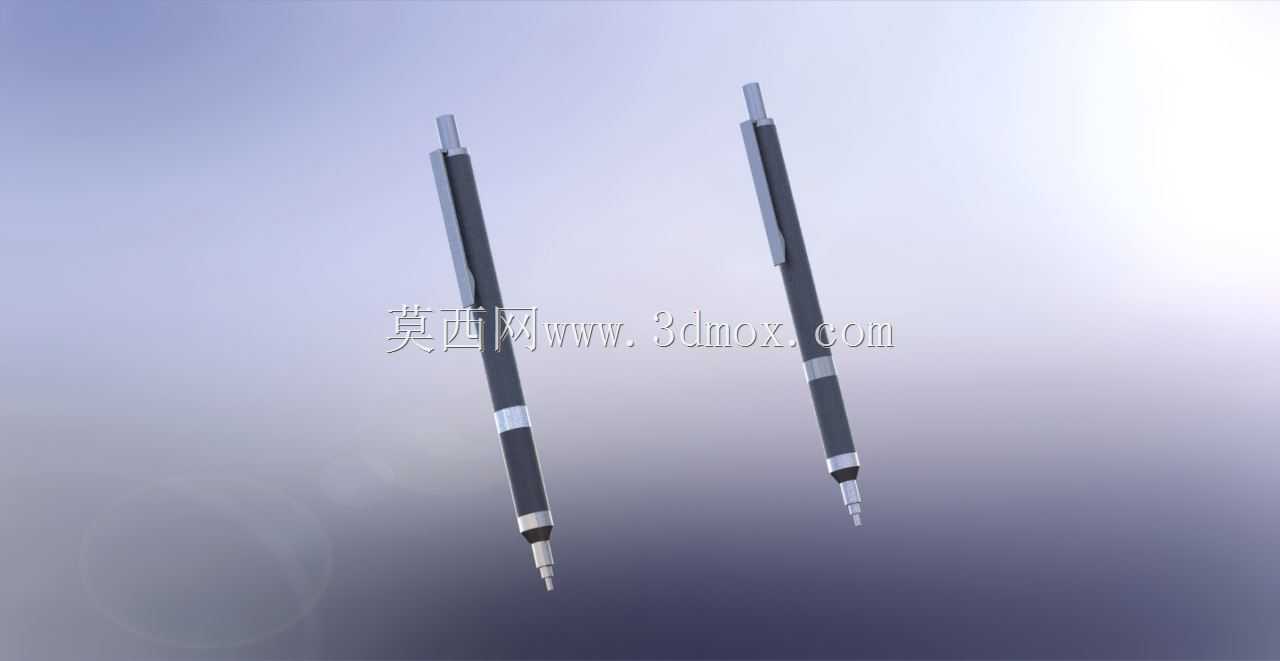

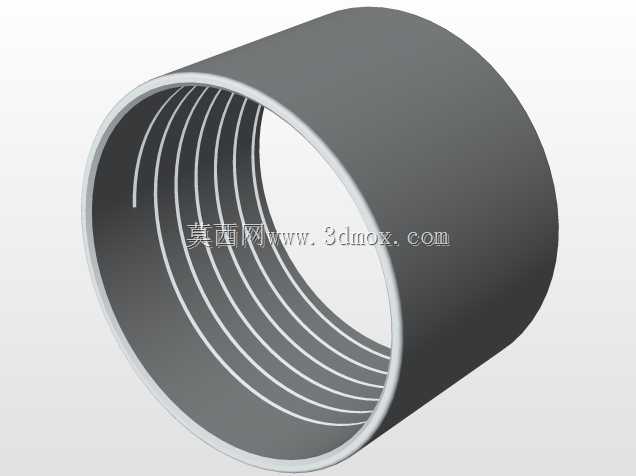

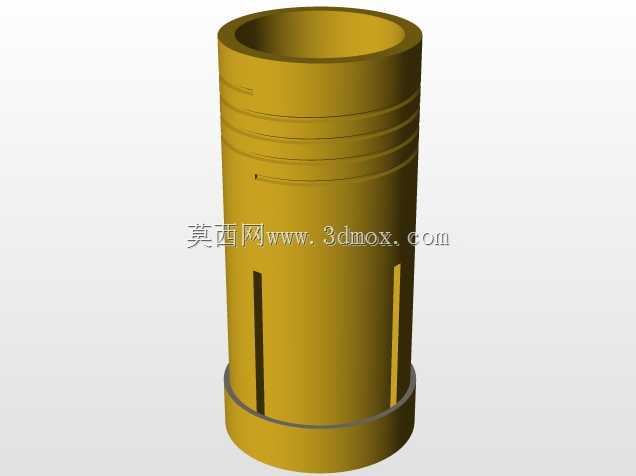

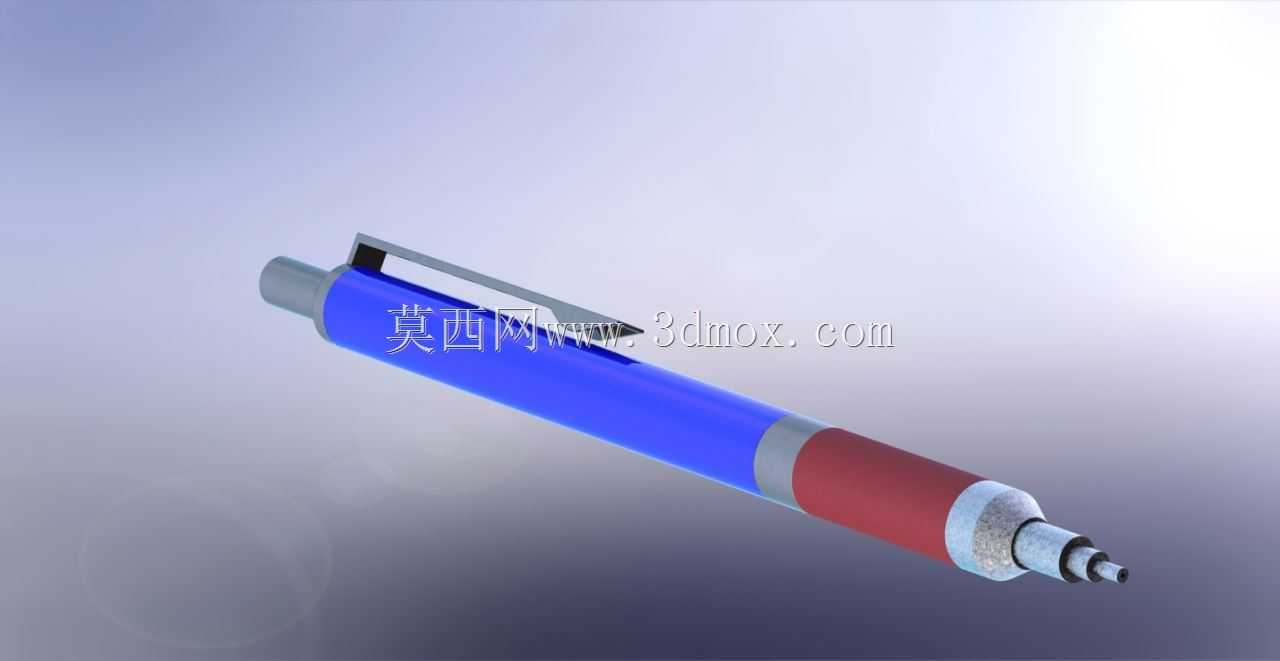

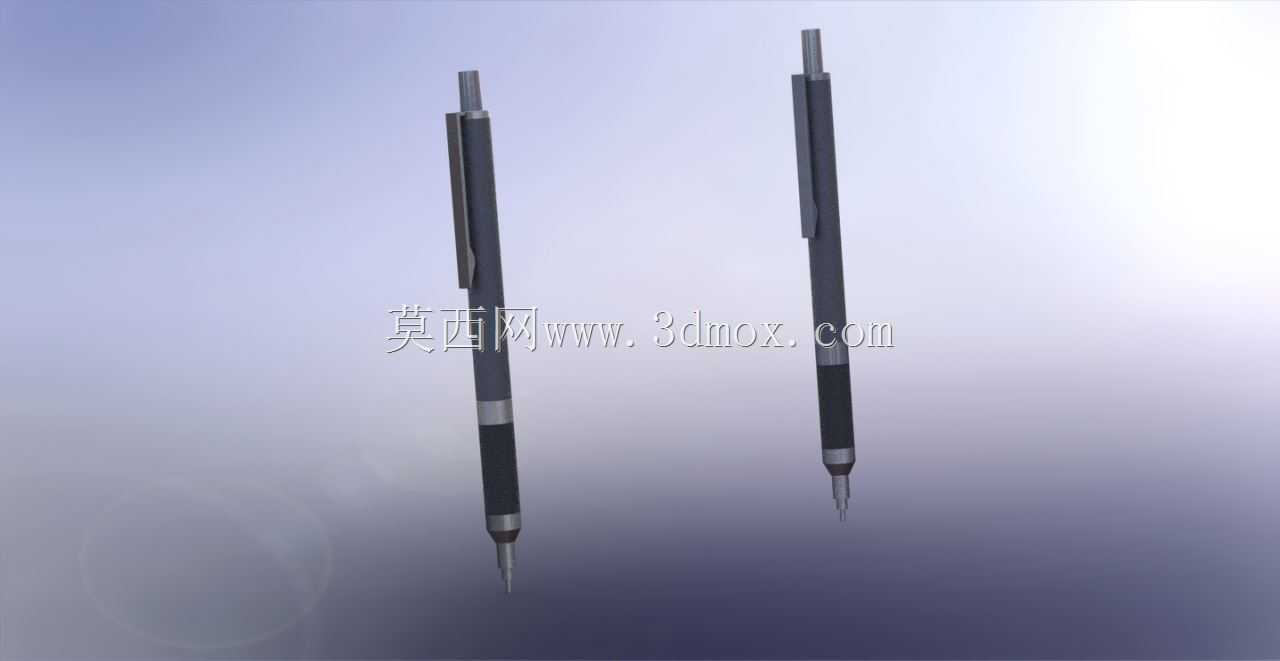

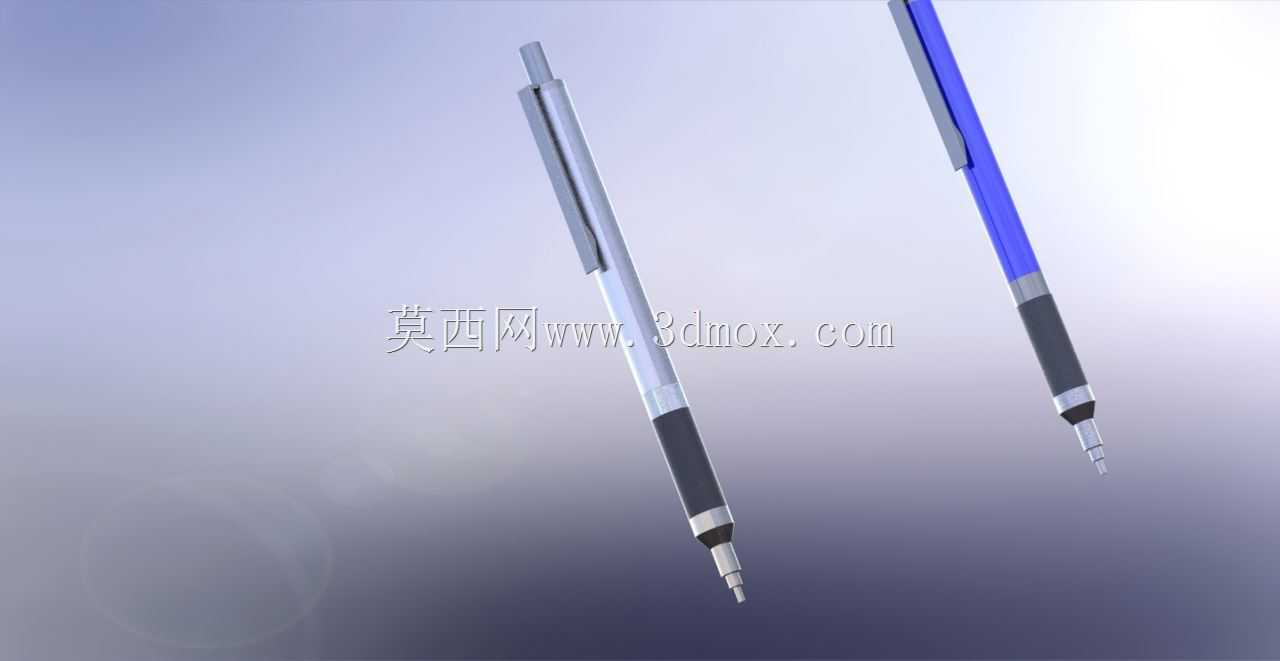

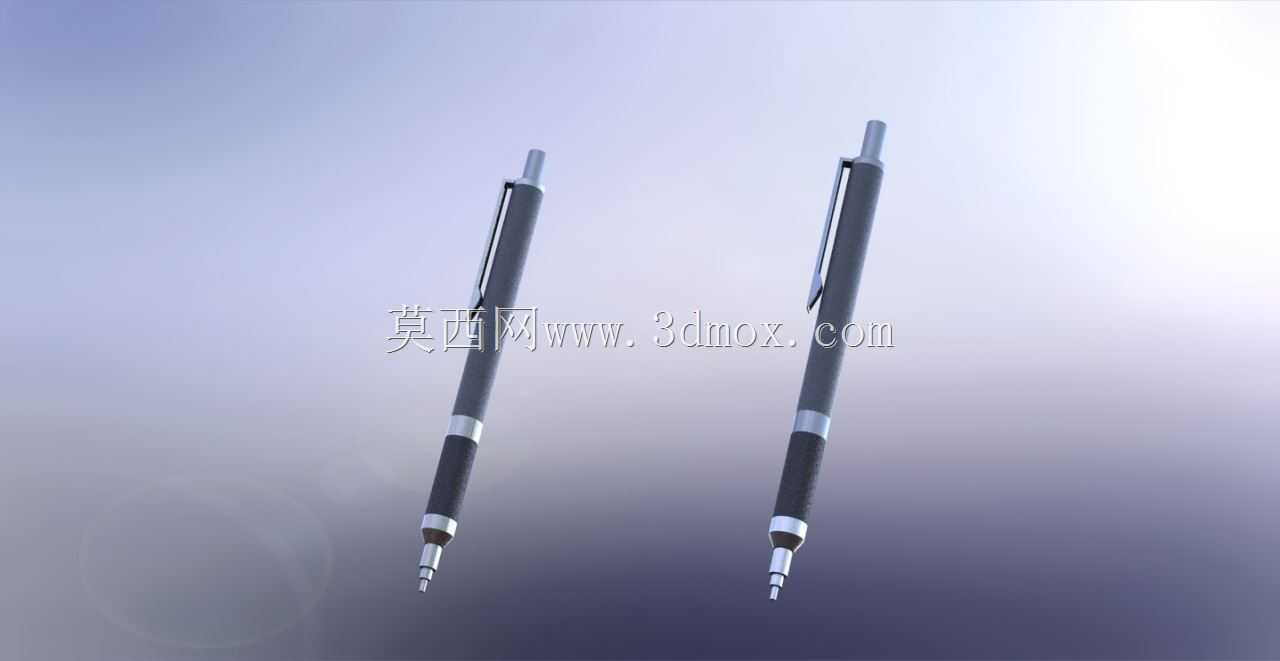

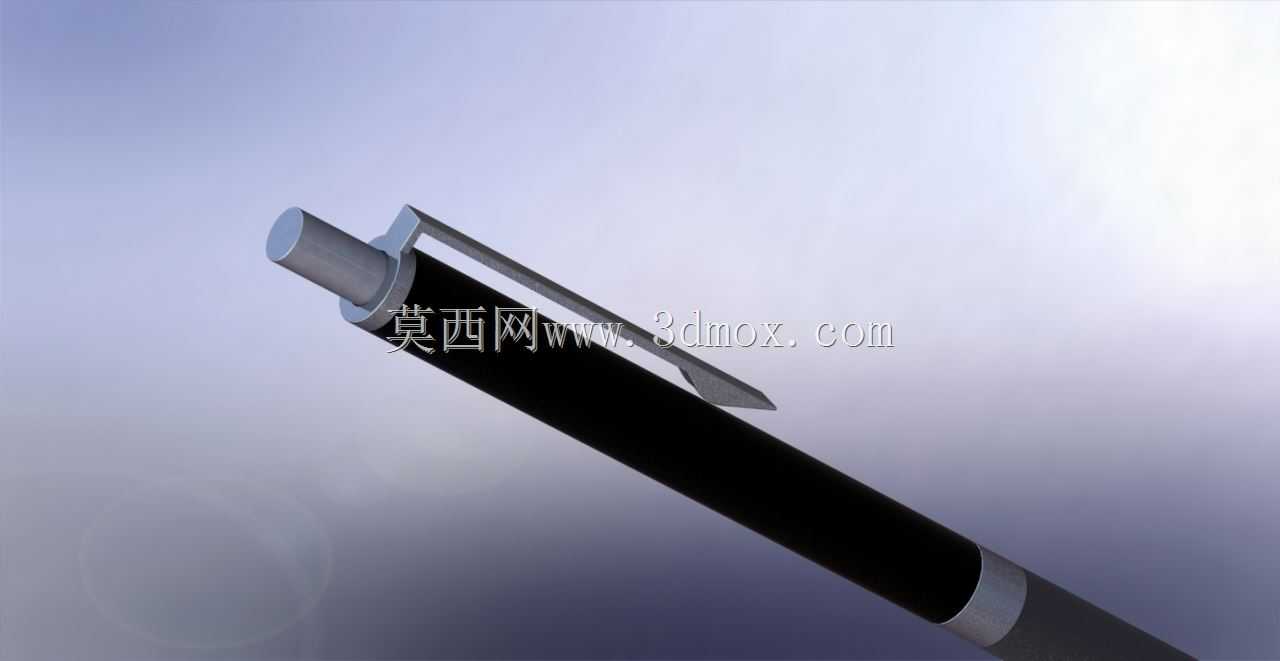

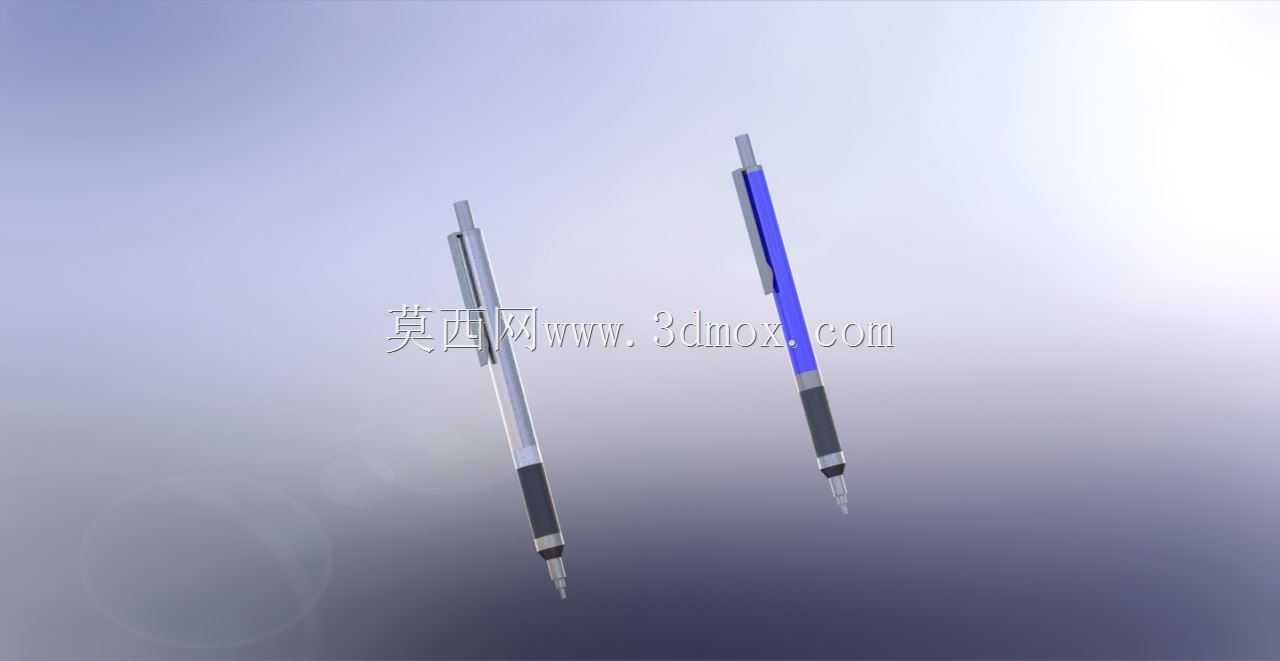

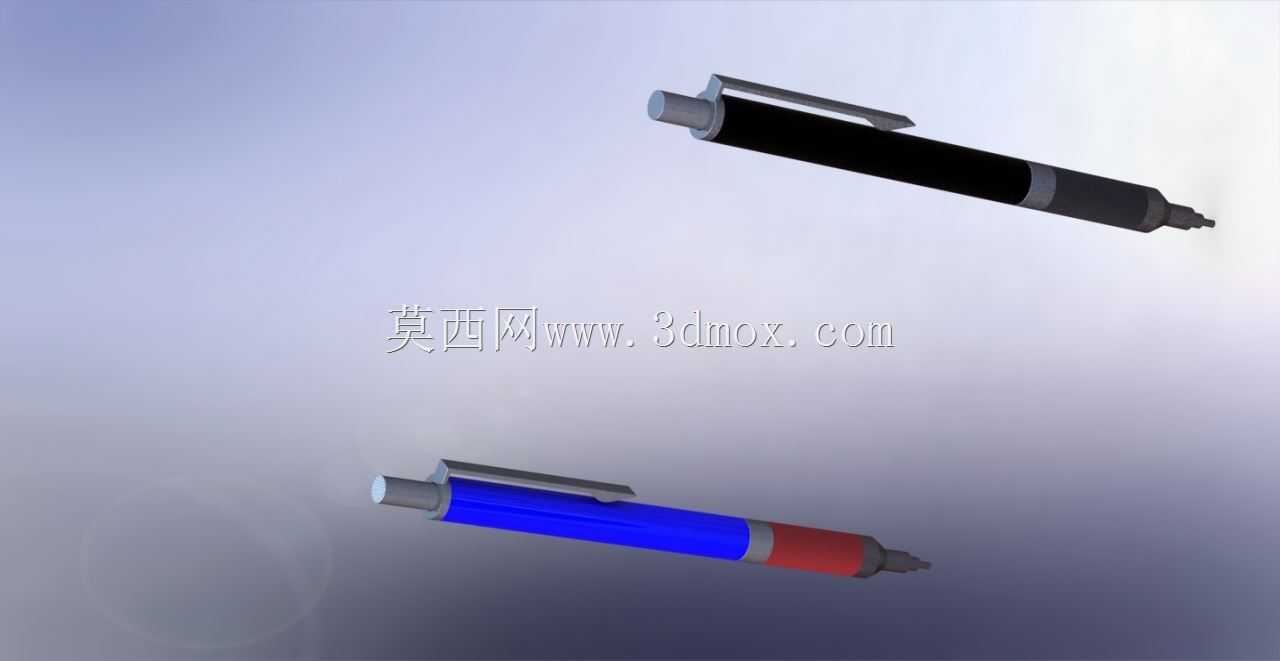

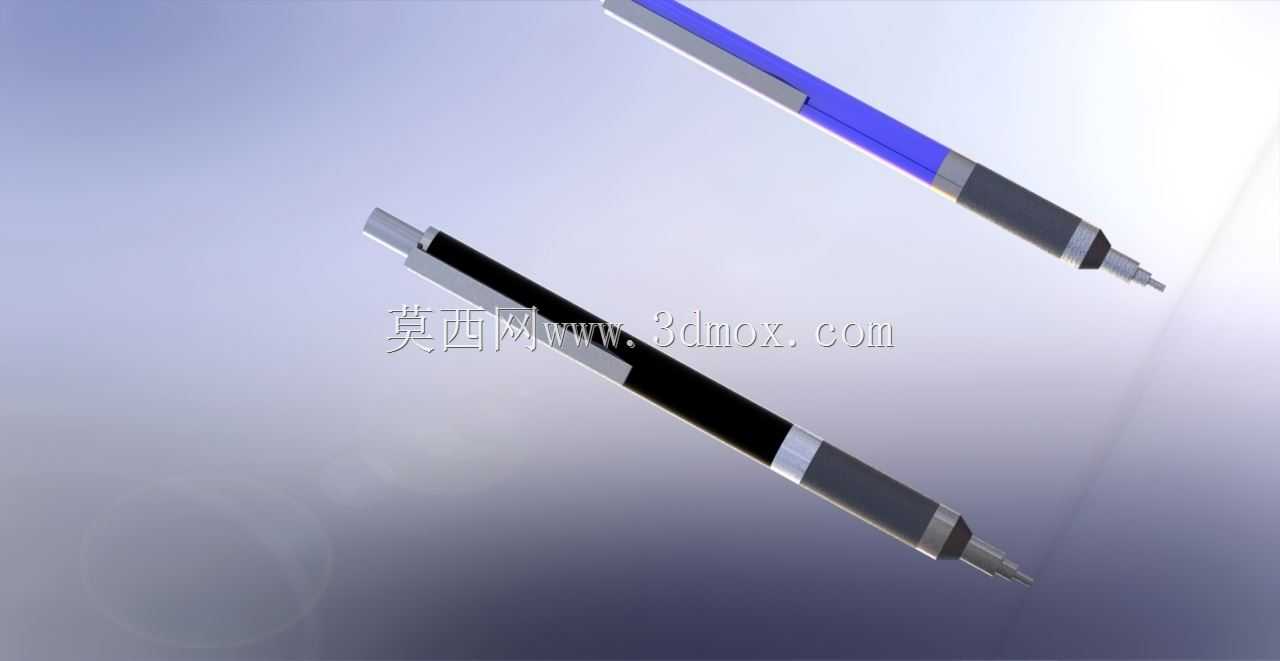

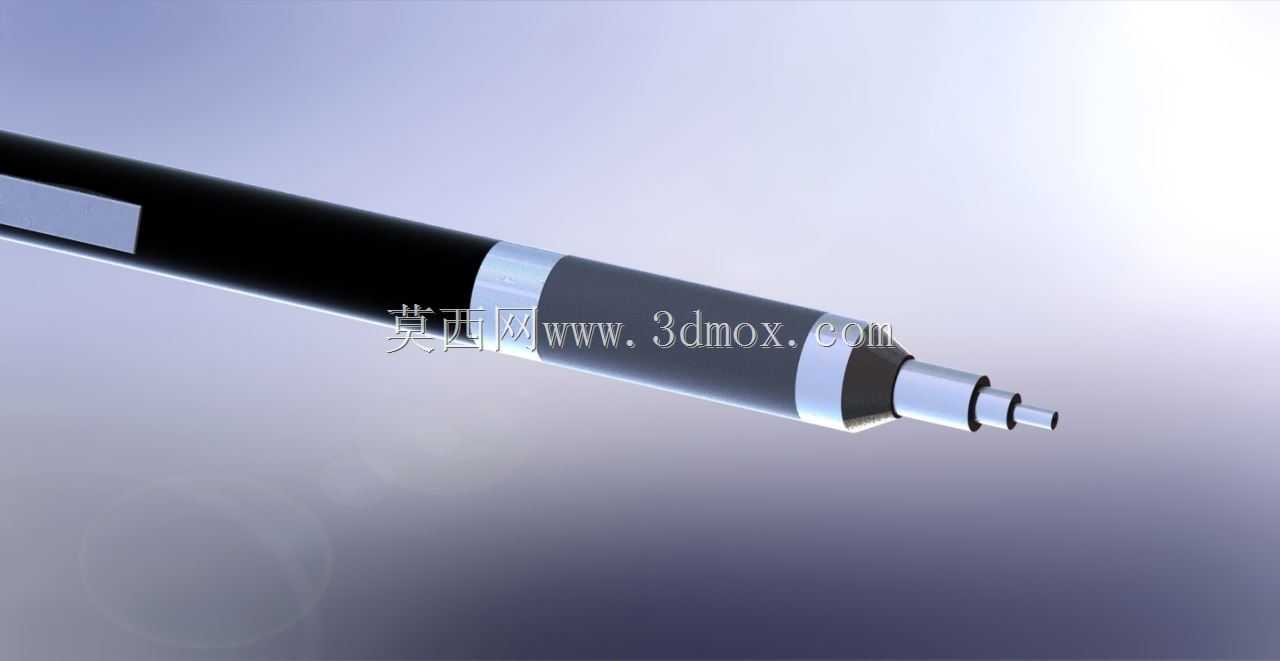

这款按动式活动铅笔的三维结构设计，首先围绕日常书写、工程制图标注等高频手持使用场景展开，建模过程中优先还原了笔身的人机握持尺度，整体笔身直径控制在8-10mm区间，适配多数成年人的指腹握持弧度，笔杆总长度控制在145mm左右，既满足常规笔袋、工装胸袋的收纳边界，也避免过长导致的携带弯折风险。从功能结构来看，数模完整还原了按动出芯的整套传动逻辑：顶部按动帽的下压行程控制在4mm，匹配内部卡头的锁芯开合角度，每一次按动可稳定输出0.5mm规格的铅芯，出芯长度误差控制在0.1mm以内，避免单次出芯过长导致铅芯断裂的问题；笔身中段设置的橡胶握持圈，建模时做了细微的环状防滑纹理，对应实际使用中长时间握持的防滑需求，笔夹部分采用弹性悬臂结构，夹持厚度适配0.5-3mm的工装口袋、笔记本封皮厚度，夹持后不会轻易滑脱。设计思路上没有做多余的装饰性结构，所有外观曲面都服务于功能实现：笔杆的分段式结构对应内部储芯管、卡头组件、弹簧复位件的装配顺序，各零件的配合公差在建模时预留了0.02mm的装配间隙，既保证零件组装时的顺畅度，也避免长期使用后结构松动导致的出芯卡顿。笔嘴部分做了内收的锥形导向结构，铅芯出口处的内孔直径仅比铅芯直径大0.05mm，保证书写过程中铅芯不会出现径向晃动，适配工程制图时的精细线条绘制需求；内部储芯管的内径设置为3.2mm，单次可容纳12根左右的0.5mm铅芯，满足日常一周左右的使用储量，不需要频繁补充铅芯。整套数模的各零件都做了拆分可装配设计，对应实际生产中的注塑、金属件加工工序，笔身的塑料零件壁厚统一控制在1.2mm，避免注塑成型时出现缩痕、翘曲等工艺缺陷，金属笔夹、按动头的零件结构也适配常规冲压、车削加工的工艺要求，没有出现无法落地的异形结构。
