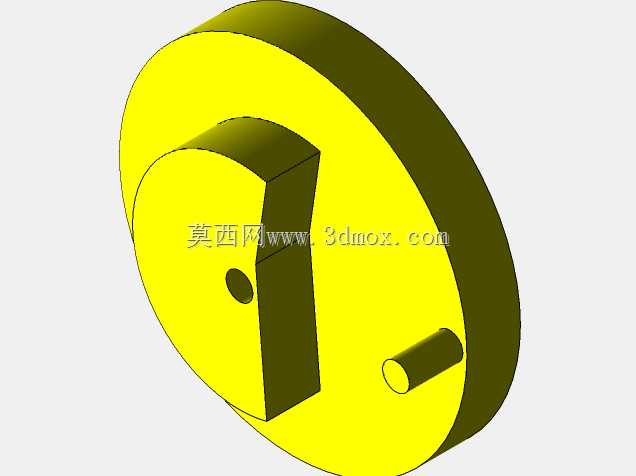

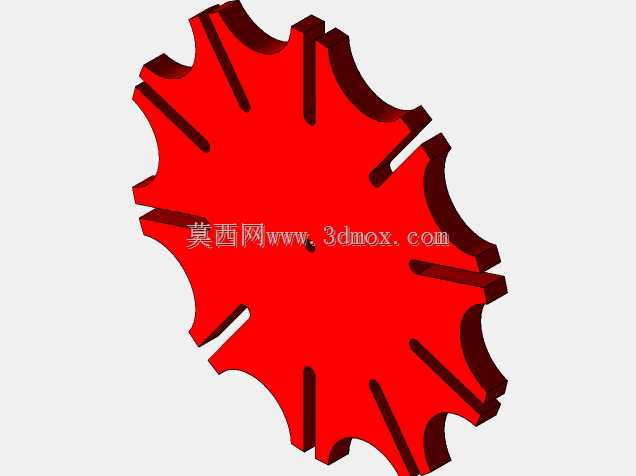

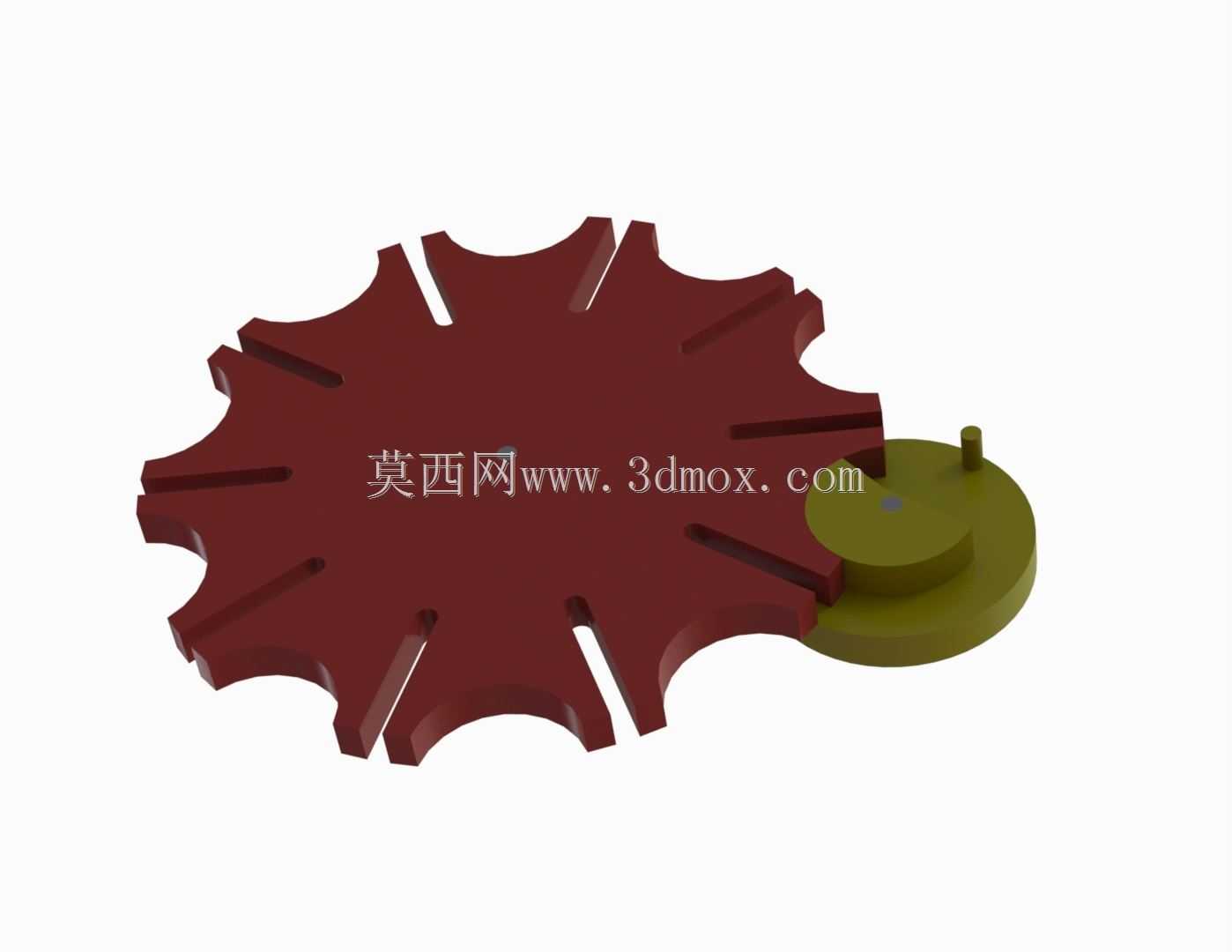

这套槽轮间歇传动结构,核心是通过带圆柱销的主动拨盘与带径向槽的从动槽轮配合,实现主动件连续转动到从动件间歇步进运动的转换,在多工位自动化设备里应用极广,像转盘式装配机、多工位检测台、胶片卷片机构、灌装生产线的转台工位切换,都靠这类机构实现固定角度的间歇送进,相比棘轮传动,它的传动平稳性更好,步进定位精度更高,工作过程中冲击更小,适合中高速的间歇传动场景。设计这套结构时,首先要确定槽轮的槽数,这里采用10槽结构,对应每次步进36度的转角,槽数选择直接关系到机构的动停比——也就是槽轮运动时间和停歇时间的比值,10槽结构的动停比相对更小,停歇时间占比更高,适合需要工位停留时间较长、加工动作较多的多工位设备,比如需要在每个工位完成压装、
检测、下料多个工序的转盘设备,足够的停歇时间能保证工序动作稳定完成。主动拨盘的圆柱销直径、拨盘回转中心到槽轮回转中心的中心距,是设计时的核心尺寸边界,安装时必须保证两个回转中心的平行度,以及中心距的公差控制,否则会出现圆柱销卡滞、槽轮磨损加剧的问题,甚至会出现传动卡死的故障。槽轮的径向槽宽度要和圆柱销直径做间隙配合,间隙量控制在0.02到0.05毫米之间,间隙过小会导致装配困难、运转摩擦阻力大,间隙过大则会导致步进转角出现误差,影响工位定位精度。槽轮的外凹锁止弧和拨盘的凸锁止弧是配合设计的,当圆柱销脱离径向槽的瞬间,锁止弧刚好贴合,保证槽轮在停歇阶段完全锁止,不会因为外力或者惯性出现转动,这部分的配合面粗糙度要控制在Ra1.6以下,
减少锁止和解锁过程中的摩擦磨损。整个机构的安装边界要预留拨盘和槽轮的回转空间,槽轮的最大外圆直径决定了机构的径向安装尺寸,轴向尺寸则由两个构件的厚度叠加,加上轴承端盖、锁紧螺母的安装空间确定,设计安装支架时要在两个回转轴位置设置轴承安装位,一般选用深沟球轴承即可满足中低速传动的支撑需求,转速较高的场景可以考虑选用角接触轴承提升回转稳定性。这类槽轮机构的传动比固定,一旦槽数和拨盘销数确定,步进角度就固定,相比凸轮分割器成本更低,结构更简单,维护也更方便,适合对定位精度要求不是极高、成本控制较严的自动化设备场景,设计时还要注意槽轮的槽口位置做微小倒角,避免圆柱销进入槽口时出现刚性撞击,延长构件的使用寿命。
