工业电气柜用DIN导轨卡扣式固定件

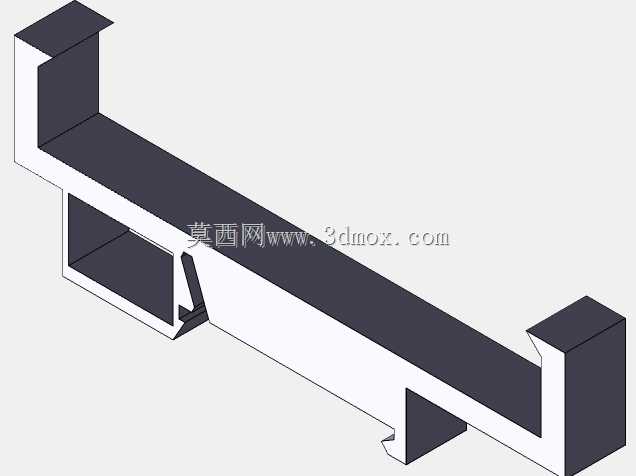

在工业电气控制柜、自动化设备布线模组、分布式IO安装工位的现场施工中，DIN导轨的固定连接件是决定元器件安装稳定性、后期运维便捷性的核心小部件，很多现场调试出现的端子排松动、传感器模块偏移问题，追根溯源往往是导轨固定件的结构设计不合理，或是安装边界没有匹配标准导轨的尺寸公差导致的。这款固定件采用单侧卡扣卡接、双侧限位挡边的结构设计，整体为一体式弯折成型结构，没有额外的拼接部件，安装时不需要额外的紧固件，只需要将固定件的卡槽对准标准DIN导轨的侧边，顺着导轨槽推入到指定位置，卡扣结构会自动卡入导轨的卷边凹槽内，形成垂直于导轨安装面的方向锁止，避免固定件沿着导轨长度方向窜动。从安装边界来看，这款固定件的卡槽宽度完全匹配标准TS35 DIN导轨的截面尺寸，卡槽内侧预留了0.2mm的公差余量，既可以适配市面上不同厂商生产的导轨因轧制工艺带来的尺寸偏差，也不会因为间隙过大导致固定件安装后出现晃量。固定件的两个端部设置了垂直于导轨平面的挡边，挡边高度刚好覆盖导轨安装元器件的底部限位槽，当端子排、继电器、小型断路器等元器件卡装到导轨上之后，两端的固定件挡边可以牢牢抵住元器件的侧边，就算设备运行过程中产生持续振动，或是现场施工时拉扯接线端子，元器件也不会沿着导轨发生滑移，更不会出现从导轨端部滑脱的问题。设计过程中特意优化了卡扣的弹性形变区间，卡扣的根部做了圆弧过渡处理，避免多次拆装之后出现应力断裂，同时卡扣的卡接深度控制在1.5mm，既保证了足够的锁止力，也可以在后期需要调整固定件位置的时候，用一字螺丝刀轻轻撬动卡扣就能轻松解锁，不会因为卡接过紧导致拆卸时损坏导轨或是固定件本身。固定件的安装面做了平整化处理，和电气柜安装板贴合时没有凸起间隙，就算是在安装板上紧贴着走线槽布置，也不会和线槽的侧边产生干涉，整体的结构厚度控制在2mm，不会额外占用导轨上方的元器件安装空间，对于柜内空间紧张的小型控制箱来说，这种紧凑的结构设计可以最大化利用柜内的有效安装面积。在实际的设备组装场景中，这类固定件往往会配合导轨两端的堵头使用，相比传统的螺丝固定式导轨挡块，这种卡扣式固定件不需要在安装板上提前打孔攻丝，也不需要在导轨上钻孔，大幅减少了现场安装的加工工序，尤其是在小批量定制设备的组装过程中，可以根据柜内元器件的排布灵活调整固定位置，不需要提前规划安装孔位，有效缩短了电气装配的作业周期。同时固定件的结构没有尖锐的边角，所有棱边都做了小倒角处理，安装和拆卸过程中不会划伤操作人员的手部，也不会刮破线缆的绝缘层，符合电气设备装配的安全规范要求。
