带滚轮杆式机械限位开关结构设计

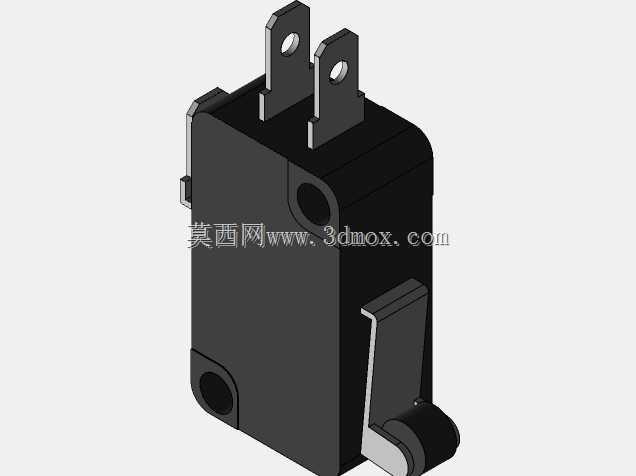

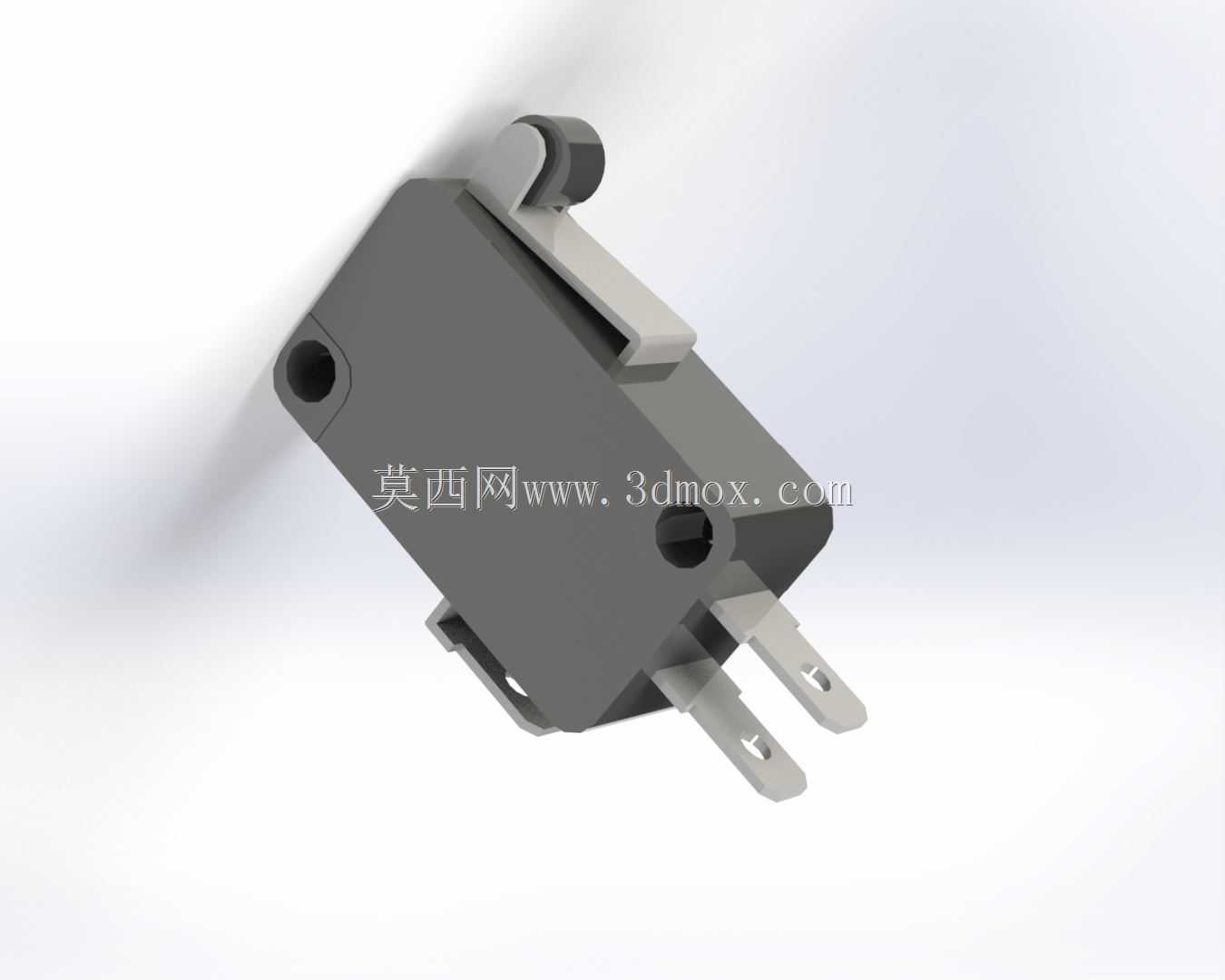

这款带滚轮杆的机械限位开关，是自动化产线、小型机电设备里极为常用的位置检测元件，日常在轻工包装设备、小型输送线、家电电控结构、工装夹具的到位检测场景中随处可见，核心作用是通过机械接触的方式反馈运动部件的位置信号，触发后续电路的通断逻辑，相比非接触式的光电、接近开关，它不需要额外的信号调校，抗粉尘、油污干扰的能力更强，在工况相对复杂的普通工业场景里可靠性表现十分稳定。从结构设计来看，主体采用阻燃级热塑性壳体，侧面预留的通孔是标准的面板安装孔位，安装时可通过M3规格的螺钉直接固定在设备支架或安装板上，插片式接线端采用标准间距设计，适配常规的快插接线端子，不需要额外焊接，现场装配接线效率很高。顶部的滚轮杠杆是触发执行端，滚轮采用低摩擦的工程塑料材质，运动部件触压滚轮时，杠杆绕内置转轴转动，触发内部的瞬动触点机构，这种瞬动结构能保证触点快速通断，避免缓慢施压时的触点拉弧问题，延长触点的电气使用寿命。设计时需要重点关注安装边界的预留：滚轮的触发行程有明确的有效区间，安装时要保证运动部件的触压位置落在滚轮的有效接触面上，避免偏载导致杠杆受力变形，同时要预留足够的杠杆摆动空间，不能让周边结构件干涉杠杆的复位动作，开关本体的安装面要保证平面度，避免锁紧螺钉时壳体发生形变，影响内部触点的动作精度。这类开关的触发力经过调校，既不会因为触发力过小导致设备运行中的振动误触发，也不会因为触发力过大对运动部件造成额外的运行阻力，滚轮的圆弧面设计能适配不同角度的触压方向，哪怕运动部件是斜向接触滚轮，也能顺畅触发动作，不会出现卡滞问题。在实际选型应用中，这类开关常被用来做设备的行程极限保护、工件到位检测、夹具夹紧确认这类功能，因为是纯机械结构触发，不需要考虑信号遮挡、电磁干扰这类问题，在一些有金属切削粉尘、少量切削液飞溅的机加工辅助工位，也能稳定完成位置反馈的功能，内部的触点组件采用密封式结构设计，能阻挡一定量的粉尘侵入，日常维护只需要定期检查滚轮的磨损情况、接线端子的紧固状态即可，不需要复杂的校准操作。
