3D打印机挤出机冷却径向风扇固定支架

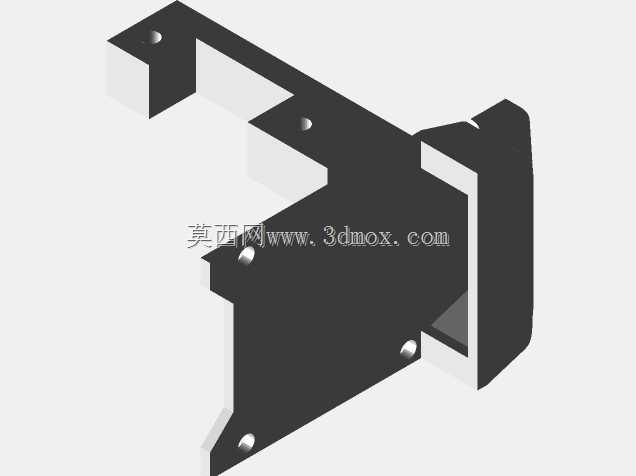

在桌面级FDM3D打印机的挤出端散热结构设计中，径向风扇的安装定位直接影响熔融耗材的冷却定型效率，这款支架正是针对挤出机冷却场景开发的专用固定构件。从实际装机适配来看，支架采用L型折边组合结构，一侧预留的多组沉头安装孔位，可直接与挤出机热端的铝制散热块端面贴合锁紧，孔位间距匹配主流E3D、泰坦等通用挤出模组的安装孔距，无需额外打孔改件即可完成装配。另一侧的框型夹持结构专门适配径向离心风扇的外轮廓尺寸，夹持边做了内凹让位设计，既可以完全包裹风扇侧边避免运行时产生共振异响，又能预留出风扇的进出风通道，保证气流可以精准导向喷嘴下方的耗材挤出区域，不会出现气流散逸导致的冷却不足问题。

设计过程中优先考虑了3D打印制造的工艺特性，所有壁厚均控制在2mm以上，无悬空角度大于45度的无支撑结构，打印时无需添加大量支撑即可一次成型，折角位置做了R1.5的圆角过渡，既避免打印时出现应力集中导致的层间开裂，也能减少安装时的锐边划伤风险。支架上的所有安装孔均采用沉头设计，锁紧后螺丝端面不会突出支架表面，避免与打印机运动过程中的其他管线、结构件产生干涉。从安装边界来看，支架整体装配完成后，突出挤出机热端的横向尺寸控制在35mm以内，不会影响打印平台的最大成型范围，纵向高度与散热块上沿齐平，不会干涉挤出机的Z轴运动行程，也不会触碰打印件的上层结构。

实际使用场景中，这款支架可以将径向风扇的出风方向精准约束在喷嘴下方5-15mm的耗材刚挤出区域，相比普通轴流风扇的直吹结构，径向风扇的风压更集中，在打印PLA、PETG等需要快速冷却的耗材时，能够让刚挤出的熔融耗材快速定型，减少打印件的拉丝、垂坠、层间错位问题，尤其是在打印悬空结构、薄壁件时，稳定的冷却气流可以大幅提升打印成品的表面质量与尺寸精度。支架的结构设计还预留了少量的位置调整余量，松开锁紧螺丝后可以小幅调整风扇的上下位置，适配不同长度的挤出喷嘴与不同厚度的打印平台，满足不同装机场景的微调需求。
