打印机用带弹簧连杆光学限位开关结构

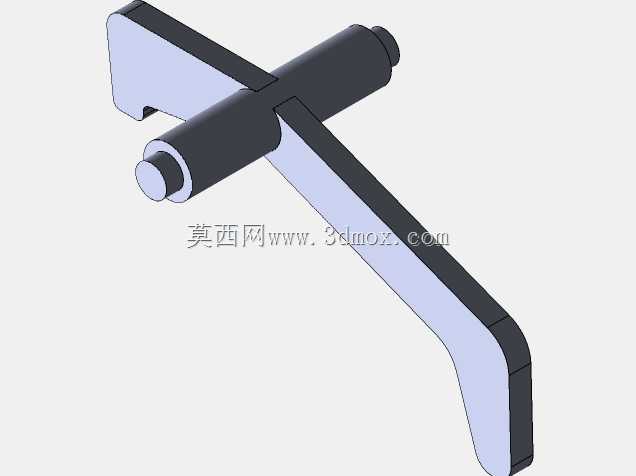

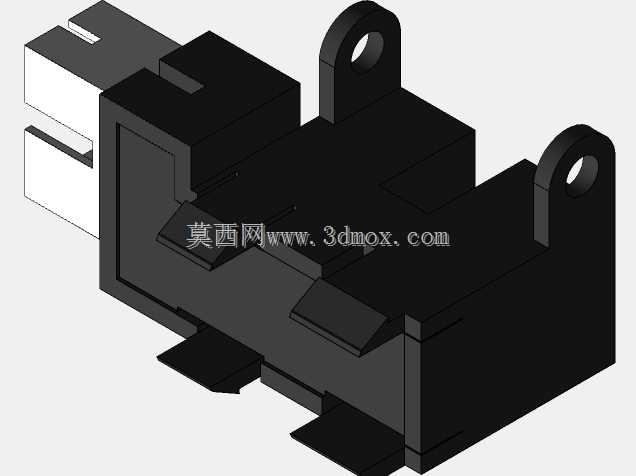

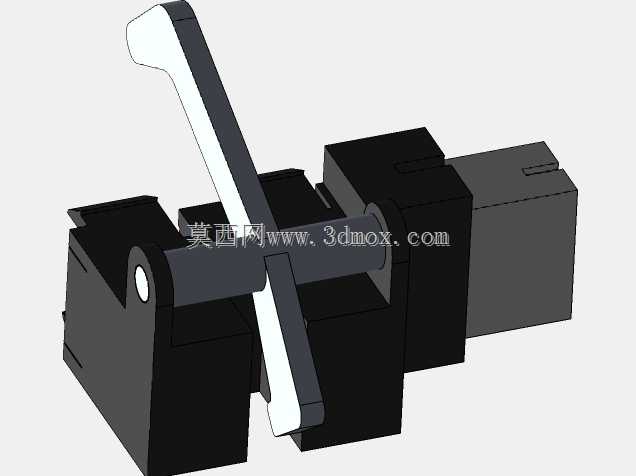

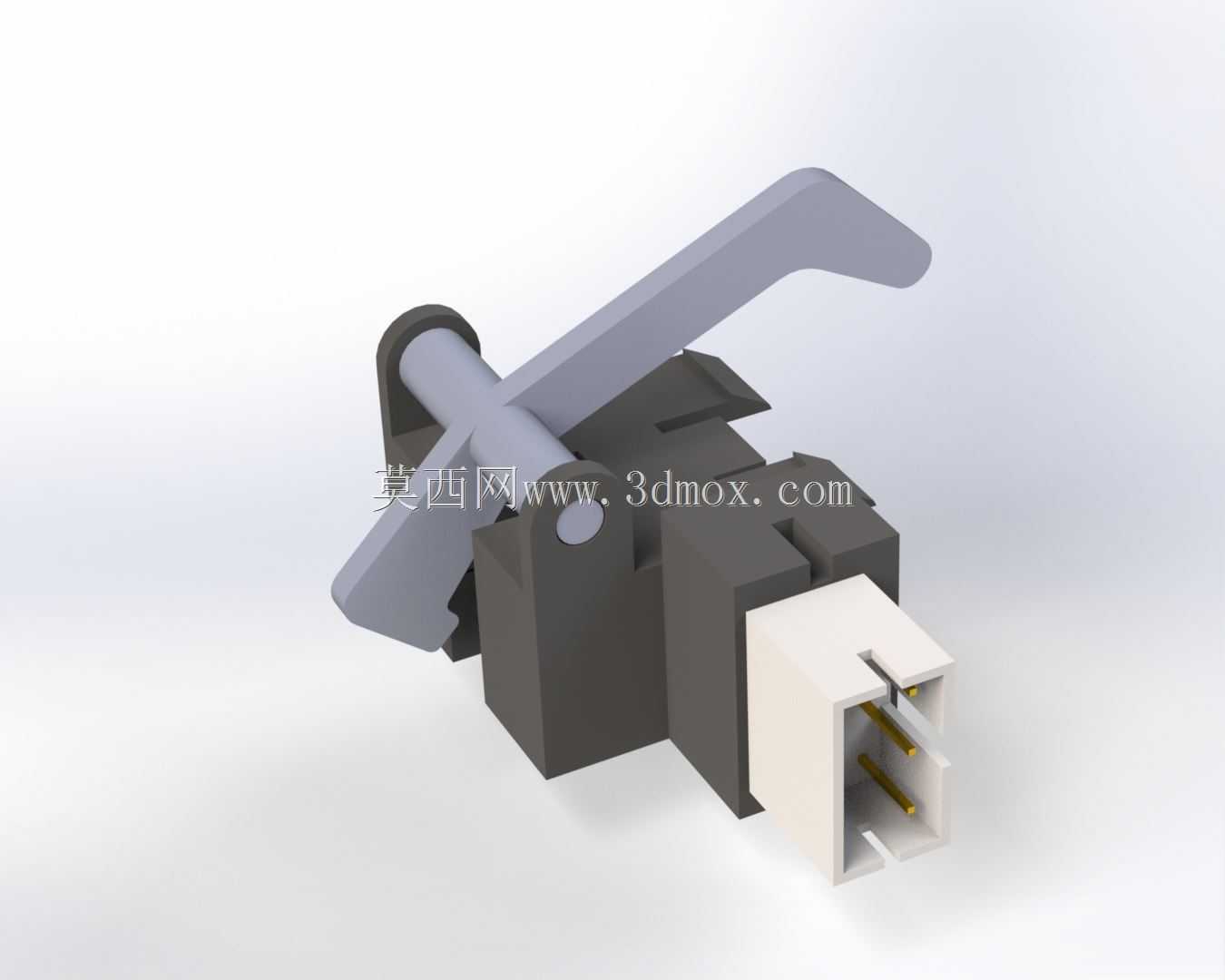

这款带弹簧连杆的光学限位开关，常见于桌面级3D打印机、小型办公打印设备的运动轴端位置检测场景，核心作用是为运动部件提供硬限位触发信号，避免运动轴超程撞击设备机架造成传动部件损坏。从结构设计来看，触发端采用弯折式杠杆臂结构，臂体与转轴之间预装复位弹簧，当运动轴的运动滑台触碰到杠杆臂端部时，杠杆会绕转轴转动，遮挡光学对射槽内的红外光路，光电元件接收到光通量变化后输出电平信号给设备主控板，完成位置触发动作；当滑台反向移开后，弹簧会带动杠杆臂快速复位，光路重新导通，设备恢复正常运动逻辑。设计时需要重点考虑几个安装边界：首先是本体的安装固定位，本体侧面预留了卡扣式安装槽，可直接卡入设备机架的1.5mm厚钣金卡槽内，无需额外螺丝固定，装配效率更高，安装时需要保证杠杆臂的触发方向与滑台运动方向同轴，避免侧向受力导致杠杆臂断裂。其次是触发行程的匹配，杠杆臂的有效触发行程为3mm，预压行程预留1mm，超程保护行程2mm，设计安装位置时需要计算滑台的极限运动位置，保证滑台接触杠杆臂后，在走完有效触发行程前主控就能接收到限位信号，同时预留超程量避免开关被压坏。接插端采用标准2.54mm间距的弯针插座，引脚定义为电源正、信号输出、电源地，可直接对接设备常用的杜邦线接头，接线时不需要额外做端子转接。本体的外壳采用黑色阻燃PBT材质，光学槽部位做了遮光挡边设计，可避免设备内部的杂散光干扰光电元件的检测精度，杠杆臂采用浅灰色POM材质，表面做了顺滑处理，长期反复触发摩擦不会产生明显的磨损碎屑，适配打印设备内部长期免维护的使用需求。在实际选型适配时，还要注意开关的安装高度，本体底部到杠杆臂最高触发点的高度差为12mm，安装平面需要与滑台的触发面保持平行，垂直方向的安装误差不能超过1mm，否则会出现触发不灵敏或者提前触发的问题。弹簧的扭力参数经过匹配，触发力度控制在0.8N左右，既不会因为力度太小导致设备运行振动引发误触发，也不会因为力度太大增加滑台的运动负载，影响传动皮带或者丝杆的使用寿命。光学对射元件的响应时间控制在1ms以内，完全适配打印设备每秒100mm以内的运动速度，不会出现信号延迟导致的超程问题。
