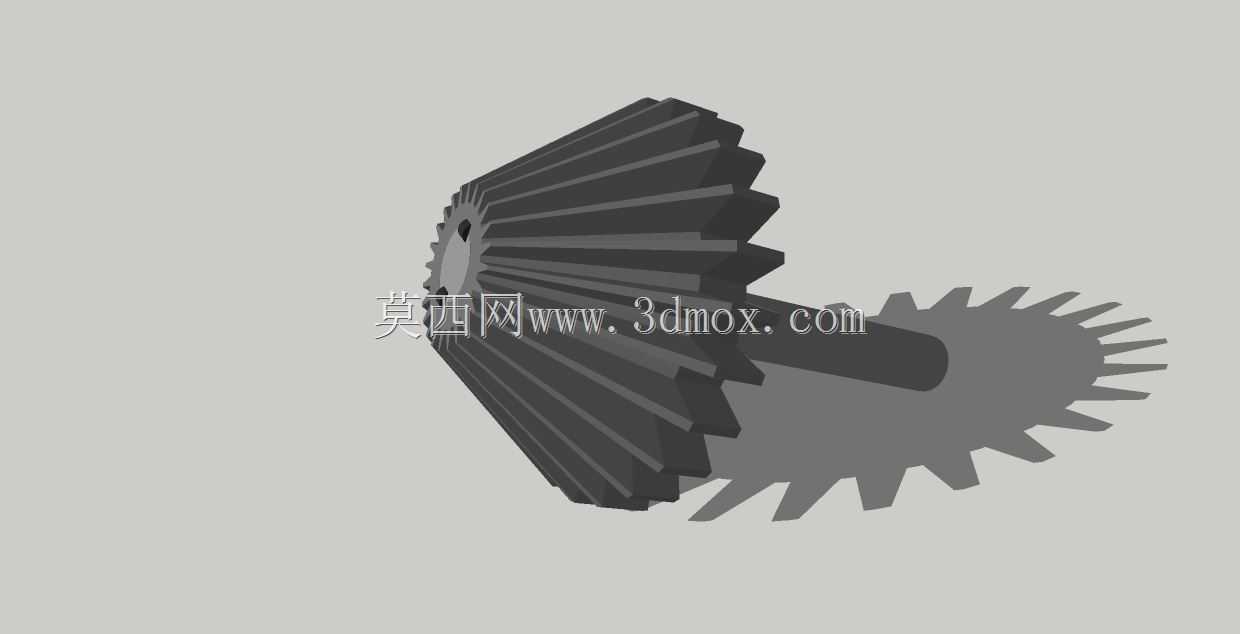

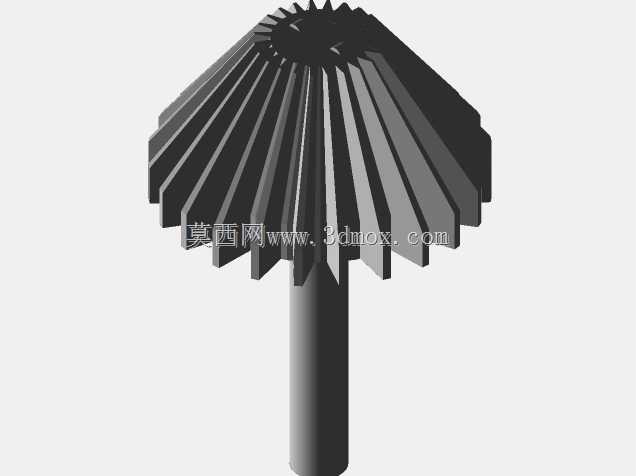

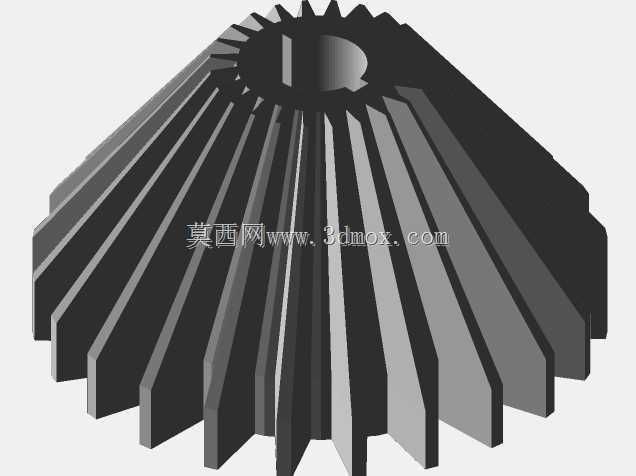

带轴双锥键锥齿轮传动结构

　　在各类相交轴动力传递场景中，锥齿轮是核心的传动执行部件，这套带轴与双轴键的锥齿轮结构，主要适配两轴轴线呈相交状态的传动工况，常见于小型机床进给箱、农业机械转向传动单元、轻工设备的动力换向机构中，区别于常规盘式锥齿轮需要额外配置轮毂与连接轴的装配形式，该结构将齿轮本体与传动轴做一体化设计，减少了装配环节的同轴度累积误差，也降低了多零件连接带来的传动间隙风险。从设计逻辑来看，齿轮部分采用等顶隙收缩齿的齿形走向，齿宽沿节锥母线方向均匀收窄，既保证了啮合过程中齿面接触应力分布均匀，也预留了足够的润滑脂存储间隙，避免高速运转时齿面出现干磨胶合的问题。轴段部分设置了两个对称分布的平键键槽，键槽的位置避开了轴肩的应力集中区域，

　　键槽侧壁与轴表面的过渡处做了微小圆角处理，能够有效降低交变载荷下的应力集中系数，适配正反转频繁切换的传动工况。安装边界上，轴段的配合直径按照基孔制过渡配合设计，可直接装入对应规格的轴承内圈，齿轮大端的背锥面与安装基准面的垂直度公差控制在IT7级，装配时无需额外调整垫片即可保证啮合侧隙处于合理区间，齿部的节锥角按照常用的90度相交轴传动参数设定，可直接与同模数的配对锥齿轮完成啮合，无需二次修配齿形。实际应用中，这种一体化轴锥齿轮能够省去轮毂与轴的连接紧固件，在安装空间受限的小型传动箱体内优势明显，双平键的连接形式相比单键连接可传递更大的扭矩，也能避免单键连接长期运行后出现的键槽磨损、轴与轮毂相对打滑的问题，齿部的齿顶高系数与顶隙系数均采用通用标准值，后期维护更换时无需定制特殊参数的配件，通用互换性较强。
