视频信号接收处理功能模块结构设计

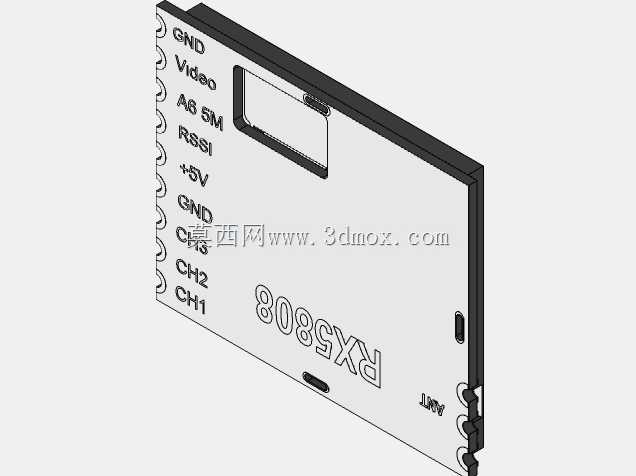

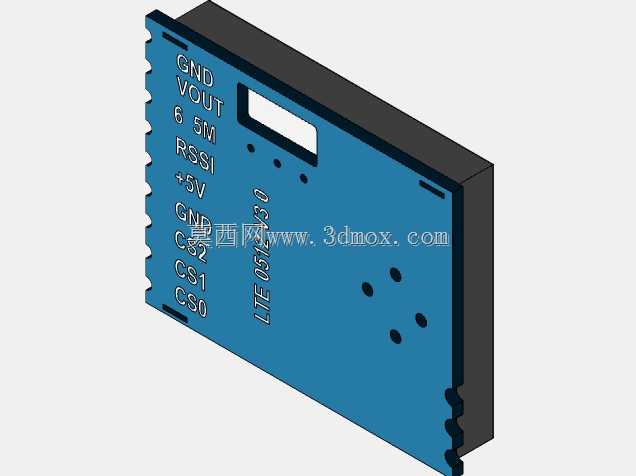

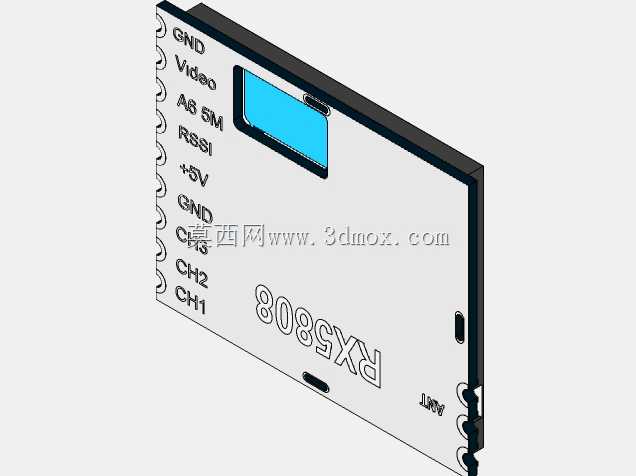

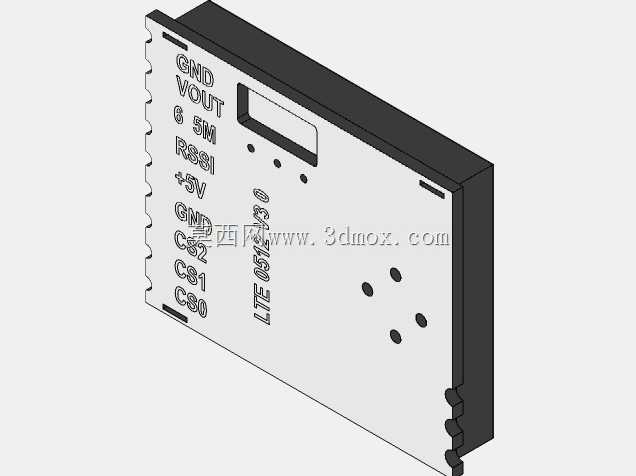

在安防监控、工业视觉采集、户外信号传输等场景中，视频接收模块是前端采集端与后端处理终端之间的核心衔接部件，负责将同轴、网线或者无线链路传输过来的调制视频信号做解调、降噪、初步格式转换，再输出给后端的存储、显示或者分析单元，其结构设计的合理性直接决定整套视频系统的运行稳定性。做这款模块的结构设计时，首先要考虑的是板载元件的布局避让，模块底部预留的焊盘引脚间距严格匹配通用主控板的接插件位置，安装孔位的公差控制在±0.1mm范围内，保证批量装配时不会出现对位偏差，不需要额外做扩孔修正。模块的外壳屏蔽罩采用卡扣加焊点的双重固定方式，既可以在生产环节快速装配，也能在长期震动的工业场景下避免屏蔽罩松脱，屏蔽罩表面预留的散热格栅位置刚好对应板上的主处理芯片与电源管理芯片，工作时产生的热量可以通过格栅直接对流散出，不需要额外加装散热片就能满足-20℃到60℃的工作环境温度要求。从安装边界来看，这款模块的整体厚度控制在12mm以内，边缘做了R2的圆角处理，不会在密集排布的设备仓内刮伤相邻的线材或者板卡，侧边预留的固定耳可以适配M2的自攻螺丝或者塑料卡扣两种固定方式，既可以用在标准机架式的视频处理主机内，也能嵌入到小型一体化的采集终端设备中。设计过程中特意将信号输入接口与输出接口分置在模块的两个对侧，避免输入输出的走线在板卡上方交叉产生信号干扰，接口的插拔高度做了统一限位，接插配套线材后不会突出模块上表面超过8mm，给上层的其他板卡预留足够的安装空间。模块上的状态指示灯位置做了导光柱结构设计，即使模块安装在设备仓内部，也能通过导光柱将指示灯的光线传导到设备外壳的显示位，方便运维人员不用拆开设备就能判断模块的工作状态。考虑到不同应用场景的供电差异，模块的电源输入回路做了宽电压适配的结构预留，板上的电源元件布局远离高频信号处理区域，避免电源纹波对视频信号质量产生影响，在户外露天使用的设备中搭载这款模块时，只需要在模块外侧增加一层防水胶圈的固定压条，就能满足IP65的防护要求，不需要重新设计整体结构。
