简易辊式输送机机架安装结构三维设计

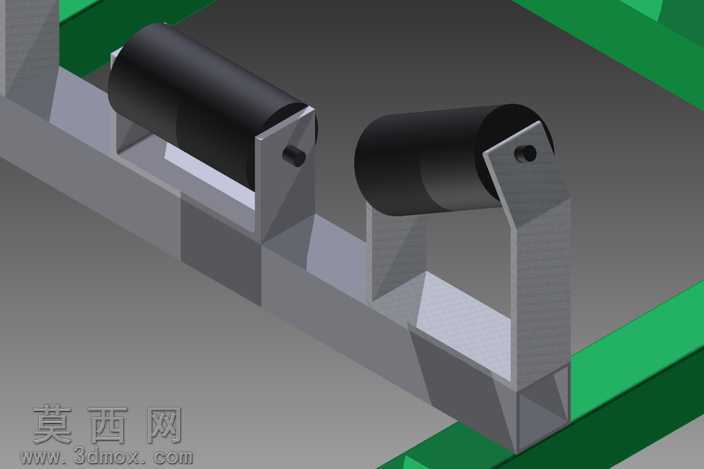

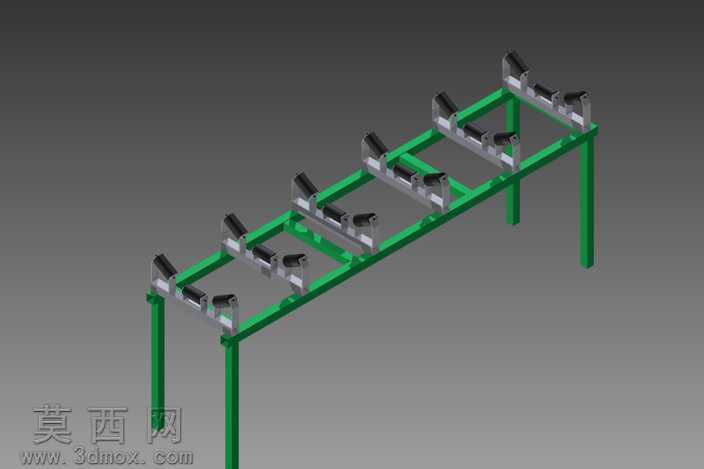

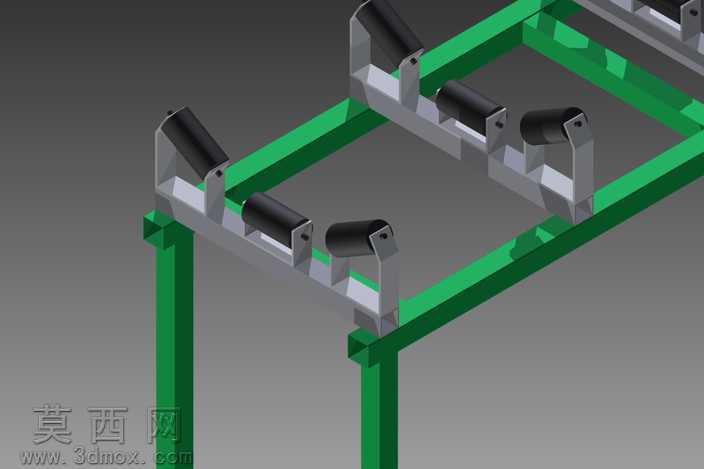

本模型为简易辊式输送机的安装装配结构，采用三维参数化建模方式完成整体搭建，建模过程遵循机械装配设计逻辑，先完成主体承载框架的基准定位，再逐一安装辊筒支撑组件，保证各部件的装配约束关系符合实际机械安装要求。主体承载框架采用绿色涂装的型材搭建，建模时对型材的拼接接口、支撑立柱与横梁的连接位置做了贴合实际的结构处理，还原了型材框架的直角拼接、立柱垂直支撑的结构特征，框架的横梁间距经过合理排布，为后续辊筒组件的安装预留了均匀的安装位。辊筒支撑组件采用银灰色金属质感材质渲染，每个支撑座都对应固定在横梁上方，支撑座的安装孔位、辊筒轴的卡位结构都做了清晰的建模表达，黑色辊筒部件与支撑座的装配位置准确，相邻辊筒的间距保持一致，符合辊式输送机的排布逻辑，能够为后续辊筒转动、物料输送的运动仿真预留装配基础。设计思路上优先还原输送机安装阶段的核心装配结构，暂未添加轴系传动与运动部件，重点呈现机架与辊筒支撑的安装定位关系，建模时对各部件的材质做了区分处理，框架部分采用哑光绿色工业漆材质，支撑座采用铸铝质感的哑光金属材质，辊筒采用黑色橡胶包覆金属内芯的材质表现，通过不同材质的渲染区分不同功能的部件，让整体装配结构的层级更加清晰。各部件之间的装配约束完全按照实际机械安装逻辑设置，支撑座与横梁之间采用贴合约束保证安装面完全贴合，辊筒与支撑座之间采用同轴约束保证辊筒的转动轴线与设计轴线重合，整体模型没有出现装配错位、部件干涉的问题，能够清晰展示辊式输送机安装阶段的结构组成，可作为输送机设计、安装教学的参考模型，也可在此基础上添加传动辊轴、驱动组件、护边等部件，扩展为完整的辊式输送机整机模型。
