螺杆驱动剪叉式电动升降工作台

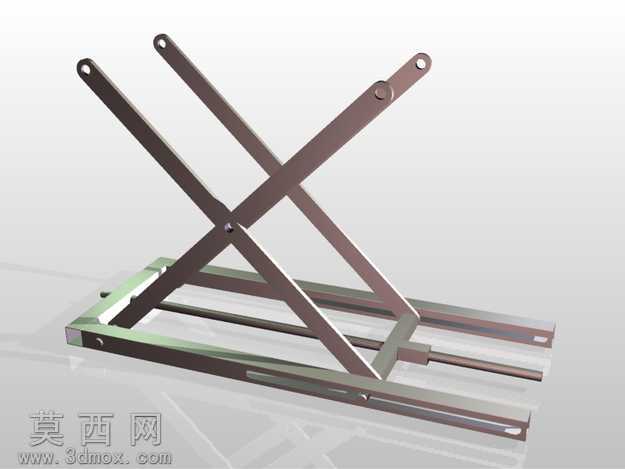

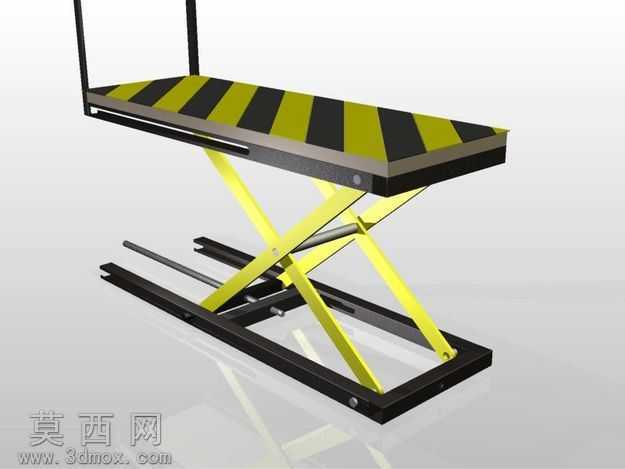

本作品为螺杆驱动的剪叉式电动升降工作台三维模型，建模过程严格遵循机械设计规范，先完成整体功能框架的草图布局，确定剪叉臂的铰接点位、行程范围与底座安装基准，再逐步细化各零部件的细节特征。建模阶段对剪叉臂的交叉铰接结构做了精准的参数化约束，保证升降过程中两组臂体的转动同步性无干涉，底部滑动导轨与剪叉臂下端的滑块配合公差做了合理预留，还原真实机械结构的装配间隙。驱动部分采用动力螺杆传动结构，建模时还原了螺杆的梯形螺纹特征、端部的动力连接座，以及与剪叉臂铰接点的传动推块结构，清晰展现螺杆转动转化为剪叉开合的动力传递路径。材质渲染上，工作台台面采用黄黑警示条纹的防滑金属材质，还原工业设备的安全标识规范，剪叉支撑臂采用亮黄色工业烤漆金属材质，突出承重结构的视觉辨识度，底座框架与底部导轨采用哑光黑色冷轧钢材质，还原设备底座的厚重稳定质感，传动螺杆采用抛光金属材质区分传动部件，手柄部分采用黑色防滑橡胶材质提升真实感。结构设计上，台面边缘做了加厚包边处理提升承重刚性，剪叉臂的铰接点均设置了轴套安装位，降低长期使用的铰接磨损，底座预留了地脚固定孔位，可满足工位固定安装的使用需求，整体结构紧凑，升降行程设计适配常规工位的物料举升、作业高度调节场景，建模时对所有运动部件做了运动仿真校验，确认全行程内无结构干涉，传动路径顺畅，各部件的连接关系完全符合实际机械加工与装配的工艺要求，可直接用于结构参考、原理演示或相关设备的二次设计开发。
