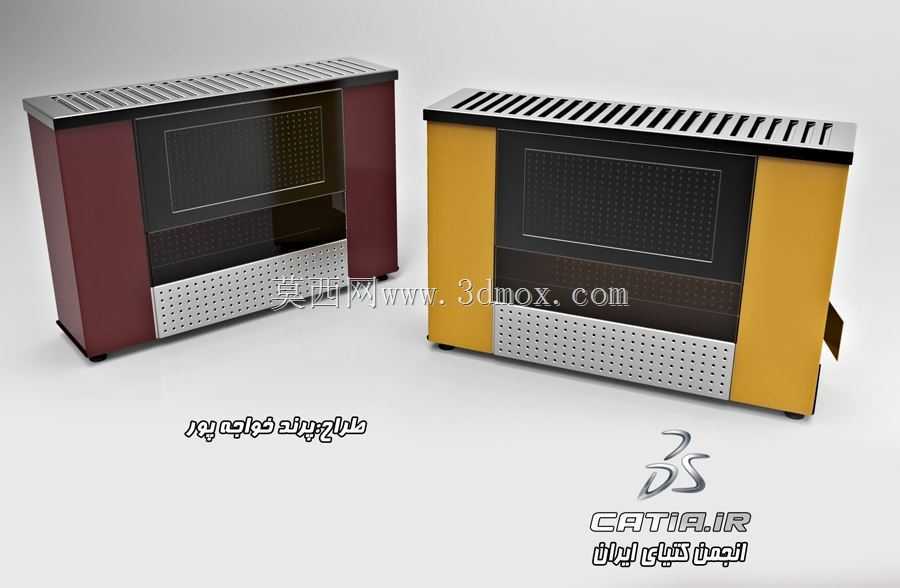

两款配色款民用采暖加热器结构设计

　　这款加热器的三维结构设计，主要面向小型民用空间的独立采暖场景，可覆盖15-25平米的封闭室内区域，适配临时办公点、临街商铺隔间、小型居家卧室等没有集中供暖覆盖的场景，也可作为集中供暖末端的补充采暖设备使用。设备的核心功能是通过内部电加热元件将电能转化为热能，再借助正面的对流散热结构与顶部的通风格栅形成自然空气循环，将热量均匀扩散到周边空间，相比传统裸露加热丝的采暖设备，这种带封闭外壳的结构能避免人员误触高温部件，降低使用过程中的安全隐患。

　　从设计思路来看，整体采用长方体落地式结构，底部预留10mm左右的支撑脚垫高度，既可以避免设备底面直接接触地面造成的磨损，也能让底部空气形成流通通道，配合顶部格栅形成完整的冷热空气对流路径，提升散热效率。外壳主体采用钣金折弯拼接结构，两侧的彩色护板为可拆卸式设计，方便后期维护时拆开检修内部加热元件与控制线路，正面下半部分的冲孔网板采用密集圆孔阵列设计，既可以阻挡大体积异物进入设备内部触碰加热元件，又不会阻碍热空气向外扩散，冲孔区域的开孔率经过测算控制在35%左右，兼顾防护性能与通风效率。

　　设备正面上部预留了控制组件的安装位，可嵌入温控调节旋钮、档位开关与温度显示模块，安装边界尺寸按照常规86型电气元件的通用规格预留，不需要额外定制非标控制件，能有效降低生产装配的物料成本。顶部的通风格栅采用斜向长条开孔设计，开孔方向朝向斜上方，既可以保证热空气顺利向上散出，也能避免上方掉落的细小杂物直接落入设备内部。两款不同配色的侧护板设计，可适配不同的室内装修风格，酒红色款偏向传统居家场景，明黄色款更适合工业风办公或者商铺场景，外壳的所有拼接棱边都做了R3圆角处理，避免钣金锐边划伤装配人员或者使用人员。

　　设备的整体宽度控制在550mm，高度420mm，深度220mm，属于紧凑型落地尺寸，不需要占用过多的室内摆放空间，背部预留了壁挂安装孔位，也可根据使用需求选择壁挂安装，壁挂安装时距离墙面的安全间隙预留不小于50mm，保证背部进风空间充足，不会因为进风不畅导致设备内部积热，影响加热元件的使用寿命。内部加热元件的安装位采用卡槽式固定结构，不需要额外打螺丝固定，装配时直接将加热模组卡入预设卡槽即可，能提升生产线的装配效率，也方便后期更换损坏的加热元件，降低设备的维护成本。
