通力起重机吊钩铸铁滑轮三维结构设计

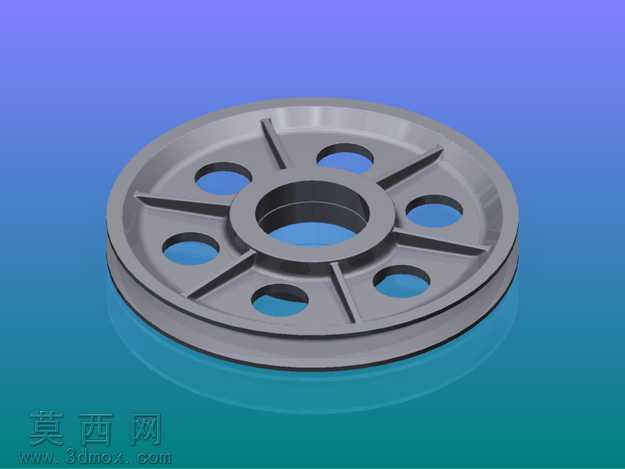

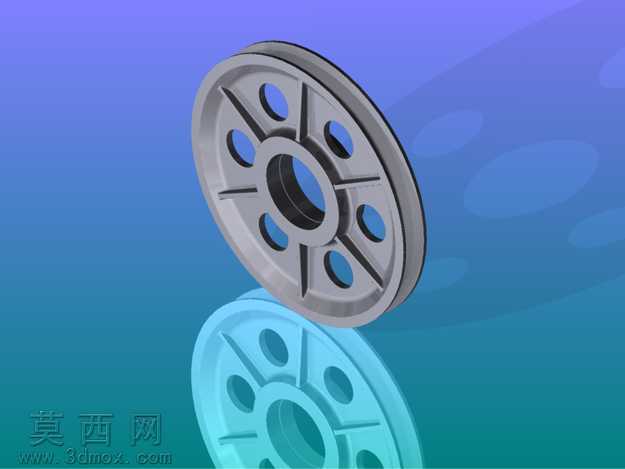

本作品为通力起重机配套的吊钩滑轮三维建模成果，整体建模过程严格遵循起重机械零部件的设计规范，以实际工况需求为核心开展结构设计。建模阶段首先依据574毫米的外径参数确定滑轮的基准轮廓，先绘制轮缘的截面草图，轮槽部分按照钢丝绳缠绕的适配弧度做精准约束，保证后续使用中钢丝绳与轮槽的贴合度，避免出现卡绳、偏磨的问题。轮体主体采用辐条式结构设计，而非实心轮体，在保证结构强度的前提下大幅降低零件自重，六条辐射状加强筋均匀分布在轮毂与轮缘之间，筋条的厚度、过渡圆角均经过力学考量，既能够承载起重作业中的径向载荷与侧向冲击力，也能减少铸造过程中的应力集中问题，适配铸铁材料的成型特性。轮毂部分做了同轴度约束，中心轴孔的尺寸按照吊钩组的装配销轴参数设定，孔壁与辐条的衔接处做了加厚处理，避免长期受载出现轴孔开裂的问题；轮体上均匀开设的六个减重孔，在不削弱整体结构强度的基础上进一步降低零件重量，同时也便于起重作业过程中的人工搬运、安装对位。材质设定阶段匹配铸铁材料特性，渲染时还原铸铁件的深灰哑光金属质感，对轮缘的工作接触面、轴孔内壁做了细微的粗糙度区分，还原实际机加工后的表面状态，加强筋与轮体的衔接处做了自然的圆角过渡渲染，还原铸造零件的工艺特征。设计过程中充分考虑了铸铁材料的化学成分与硬度参数，将碳、铬、硫等元素占比对应的材料力学性能融入结构校核，保证布氏硬度190到200HB的铸铁材质能够适配滑轮的耐磨需求，轮槽的工作表面硬度均匀，能够承受钢丝绳长期往复摩擦的损耗。整体模型的各部分结构参数完全匹配实际生产的尺寸要求，装配基准清晰，既可以用于起重机械吊钩组的装配模拟，也能够作为铸铁滑轮类零件的铸造工艺参考，辐条与减重孔的布局经过反复调整，在强度、重量、工艺性三者之间取得平衡，避免了结构冗余带来的材料浪费，也防止了结构强度不足带来的作业安全隐患，轮体的所有过渡位置均做了符合铸造工艺要求的圆角处理，避免出现尖角导致的铸造缺陷，提升零件的成品率与使用寿命。
