冷却塔立式垂直泵结构三维设计作品

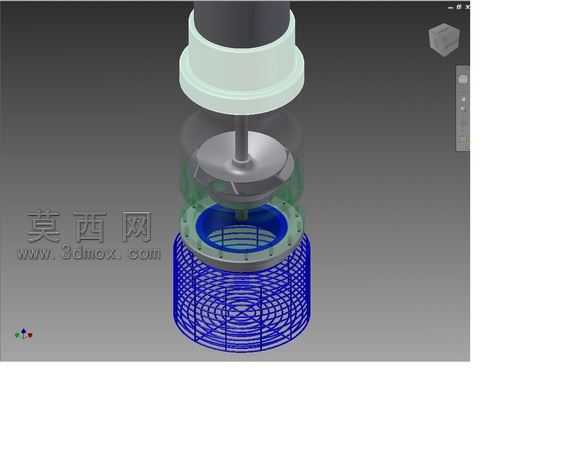

本作品为适配冷却塔工况的立式垂直泵三维建模成果，建模过程依托三维设计软件完成全参数化构建，从泵体的动力输入端到流体输出端完成1:1比例的结构还原。建模初期先梳理立式垂直泵的功能逻辑：该泵为长轴立式结构，顶部为动力连接端，用于对接驱动装置输出扭矩，长轴段沿垂直方向延伸，中间设置多道支撑与密封结构，底部为流体吸入与增压端，整体结构适配冷却塔的垂直安装空间，可减少横向占地同时保障流体输送的稳定性。建模过程中对各部件的装配关系做了精准约束：顶部驱动连接座采用金属蓝漆面材质，还原工业泵驱动端的防护涂层质感，表面做了安装法兰的螺栓孔阵列、定位凸台的细节刻画，保障与驱动单元的装配精度；长轴主体采用哑光灰金属材质，还原泵轴外护管的金属质感，轴段上的绿色密封环做了橡胶材质的质感区分，通过调整材质的粗糙度、反光度参数，区分金属护管与橡胶密封件的视觉差异，每道密封环的安装槽、定位卡箍都做了实体建模，未采用贴图替代结构细节；底部流体端做了滤网结构、连接法兰的细节还原，底部滤网采用格网结构建模，还原进水端的防护过滤结构，法兰盘的螺栓孔、密封面都做了公差适配的结构设计，保障与管路对接的密封性。渲染阶段采用工业产品展示常用的中性灰背景，搭配三点布光方案：主光源从侧上方打亮泵体整体轮廓，辅光源补全暗部细节避免结构阴影过深丢失细节，轮廓光勾勒泵体长轴的垂直线条，突出立式结构的修长感与各段部件的层次区分。设计过程中充分考虑冷却塔的使用工况：长轴结构可让驱动端位于冷却塔上方干燥区域，避免水汽侵蚀驱动部件，底部浸入冷却水中完成流体输送，多道密封结构可沿长轴分段阻隔流体上溢，提升设备运行的可靠性，各段连接法兰的位置均预留了检修拆卸的操作空间，符合工业泵的运维需求。建模全程对各部件做了干涉检查，确保转动件与固定件之间无结构冲突，装配约束符合实际设备的组装逻辑，可用于立式泵的结构展示、运维教学、安装模拟等场景。
