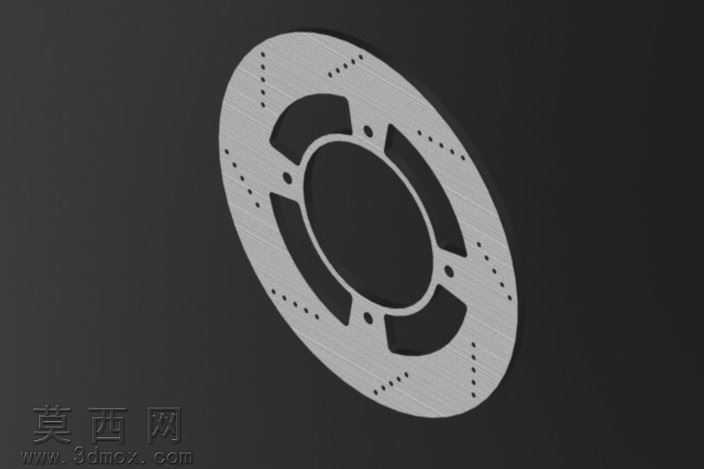

大学生方程式赛车220毫米盘式制动器转子

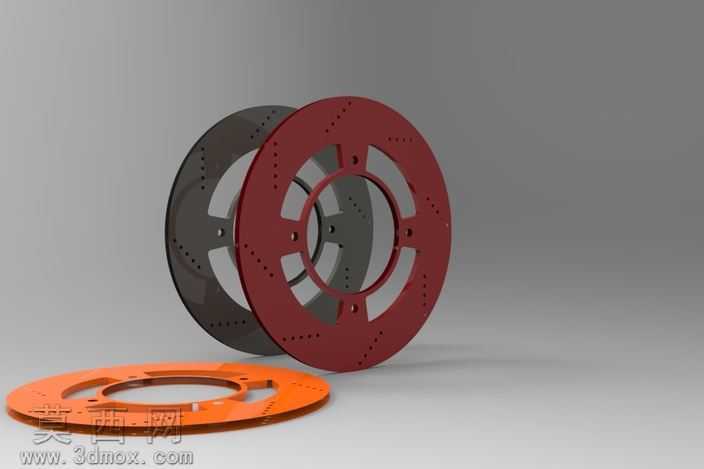

本作品为大学生方程式汽车大赛专用的220毫米规格盘式制动器转子三维模型，建模阶段严格遵循赛事规则与车辆制动系统性能要求，先通过参数化公式推导确定转子核心尺寸：外径220mm、中心安装孔匹配赛事标准轮毂轴承尺寸、通风槽布局兼顾散热效率与结构强度。建模过程中先绘制转子中心定位基准，依次构建内圈安装法兰、中部支撑辐条、外圈摩擦制动环三个核心结构，其中摩擦环表面均匀排布的散热小孔与通风槽采用阵列特征完成，保证孔位间距、槽道宽度的尺寸一致性，避免制动过程中出现应力集中问题。材质设定上，摩擦环区域选用高碳铸铁材质参数，匹配真实制动盘的耐磨、耐高温特性，中部支撑辐条采用轻量化铝合金材质参数，在保证结构刚度的前提下降低转子整体转动惯量，提升赛车制动响应速度。渲染阶段采用哑光金属材质表现转子的加工质感，通过环境光遮蔽效果突出通风槽、安装孔的结构细节，阴影参数调整为软阴影，还原金属部件在台架测试场景下的真实光影效果。结构设计上，该转子采用浮动式安装的预留结构，内圈法兰与外圈摩擦环之间的连接辐条做了圆弧过渡处理，可有效分散制动时产生的热应力与机械应力，避免高温工况下转子出现形变开裂；摩擦环表面的打孔设计一方面可以快速排出制动摩擦产生的粉尘，另一方面能够增加空气流通面积，提升连续制动工况下的散热效率，避免制动热衰减现象。设计思路围绕大学生方程式赛车的竞技需求展开，在满足赛事制动性能要求的前提下，尽可能优化转子的重量分布，减少非簧载质量，提升赛车的操控响应性，所有结构尺寸均经过公式校核，安装孔位、连接尺寸完全匹配赛事通用的制动卡钳与轮毂总成，可直接用于赛车制动系统的装配仿真与性能模拟。
